一、概述

电动石灰土无侧限压力仪、应变式无侧限压力仪、石灰土压力机用于测定饱和度较大的软粘土，在侧向不受限制的条件下所受到的轴向压力至试样破损时所受的力，以求得土的无侧限抗压强度。同时，无侧限抗压强度试验也用于确定土的灵敏度。（灵敏度为原状土与保持天然含水置的重塑土的无侧线抗压强度的比值）。

本产品内置微型打印机，可以打印数据流列表和试验结果。

二、技术参数

1、试验速度：0.01mm-5mm/min。可自行设定。出厂设置为2.4mm/min。            快速速度：15mm/min

2、试验力值：10kN     力值精度0.001KN

3、位移传感器：0-30mm　分度值：0.01mm   线性度：0.3%。

4、丝杠盘直径：Ф52mm

5、丝杠移动距离：50mm

6、试件尺寸：φ50X50  φ50X100  φ40*100 φ39.1*80

7、重量: 30kg

8、外形尺寸: 280x410x520(mm)

三、主要特点：

1、5寸彩色触摸屏显示，数据保存和打印。

2、同时支持两种国际标准（英标BS 1377-4、美标ASTM D1883）和国 内标准（国标T0134-1993）。

4、具有数据处理功能，可以自动计算应力值。

5、伺服电机控制，带软件速度反馈，加载速度无极调节。

6、内置微型打印机，可以打印数据流列表和试验结果。

7、可数据上传，便于管理与查找。

四、仪器使用方法：

1、打开电源开关

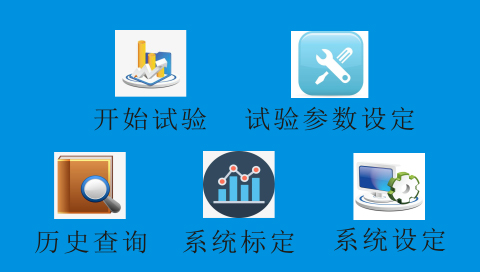

点击“试验参数设定”

设置好试件面积、预紧力等其它几项。

点击“系统标定”

点击“力值标定”安装标准测力计和力值传感器，受力时将测力计和标准力计的力值清零。然后将力值施加到传感器上，按“力值校准”键，输入标准测力计的力值即可完成校准。

点击“位移标定”将位移放在校准平台上，按“位移清零”键清除位移，然后垫下标准位移块，按“左位移标定”键标记输入标准位移块的位移。

点击“返回”键返回主界面。

点击“系统设定”

点击“历史查询”可查询试验结果，如图所示。

点击“开始试验”

点击上升使试件与压盘调整好距离，点击“力清零”“位移清零”然后点击“试验”方可开始试验。

五、试验方法

1、将原状土按天然层次方向放在桌上，用削土刀或钢锯削成大于式样的直径的土柱，放入切土盘的上下盘之间，再用削土刀或钢锯沿侧板自上而下细心切削，同时边转动圆盘，直至达到要求为止，取出式样，按要求的高度削平两端，端面要平整，且与侧面垂直，上下均匀，如试件表面因硕碱或其它杂质二成空洞时，允许用土填补。

2、试件的直径和高度应与重塑筒直径和高度相同，重塑筒直径40毫米，高为100厘米。

3、用卡尺测量切削好的试件的高度及上、中、下各部的直径，以下式计算其平均直径DP

           DP=（D1+2D2+D3）/4

            式中：DP~试件平均直径，厘米。D1.、D2、D3~试件上中下部分的直径（厘米）

4、在试件两端抹一薄层凡士林，如为水分蒸发，试件侧面液抹一层凡士林。

5、试件放在无侧限测定仪加压板上，点上升健，使其与上压板刚好接触后停止，位移计接触好下面的顶盘，旋转顶盘上面的螺丝使位移计出现读数，点击压力清零与位移清零，点击试验按键，试验完毕，取下式样描述破坏情况。

六、操作规程:

1. 将原状土按天然层次的方向安放在桌面上，用削土刀或钢丝锯切削成稍大于 试样直径及高度的土柱毛坯，放入切土盘的上下托盘之间，用钢丝锯或切土刀，沿侧板由上往下细心切削所需直径和规定高度，两端要削平整，并与侧 面垂直，上下均匀，然后立即称重，取切削下的余土测定其含水量。

2. 将试样两端及侧面涂以一薄层凡士林，置于压板中心，点击上升健，使试样与上加压板刚好接触，点击清零健，“试验”使电机以每分钟2.4mm推进加压板 ，直至土样破损，此时位移读数，计算轴向应力。

六、保养及注意事项

1、使用后，应将仪器擦拭干净，涂以薄层油脂，以防生锈。

2、注意压力传感器，位移传感器的保养
