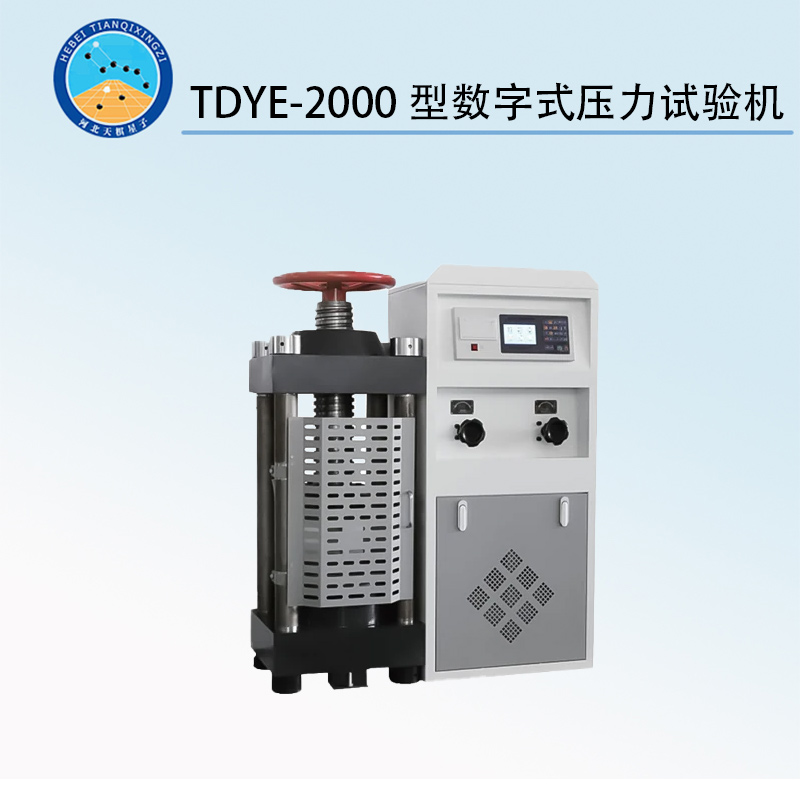

TDYE-2000型数字式压力试验机

一、产品简介

TDYE-2000型压力试验机主要用于测定砖、石、砼等建筑材料的抗压强度。是建筑、建材、公路桥梁等工程单位必.备的试验检测设备。

本机为电动液压手动加载、传感器测力。有加载速度显示、破型峰值保持，姜数据储存、打印、查询和抗压强度换算等功能。本机符合GB/T50081-2002《普通混凝土力学性能试验方法标准》。执行GB/T3159-2008《液压式万.能试验机》标准。

机体部分

试验机机体由四根立柱将缸体与上梁连接在一起，在试验机的上横梁上装有调节丝杠，大手轮及螺母丝杆可调整试验机的空载高度，丝杆下端装有球座与上压板。下压板置与油缸的活塞上，当试件与上压板接触时，上压板球座能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线，做试验时试件要对准刻线，下压板下面设有防尘罩壳，防止或减少活塞升降时粉尘进入油缸，损坏缸体或油封。活塞与油缸间设有密封装置，可以防油外泄，但使用时活塞仍有微量油外泄时，在缸体顶.端有环型油槽，并有泄油通道排出，流回大油箱

二、主要技术参数

1、Z大载荷：2000kN

2、试验机级别：1级

3、Z小分辨力：0.1kN

4、承压板间Z大距离：320mm

5、上、下压板规格：220×250mm

6、活塞直径zui大行程：250×30mm

7、电机功率：0.75kW

8、输入电压：~380V+10% 50Hz

9、外型尺寸：880x480x1400mm

10、净重、750kg
