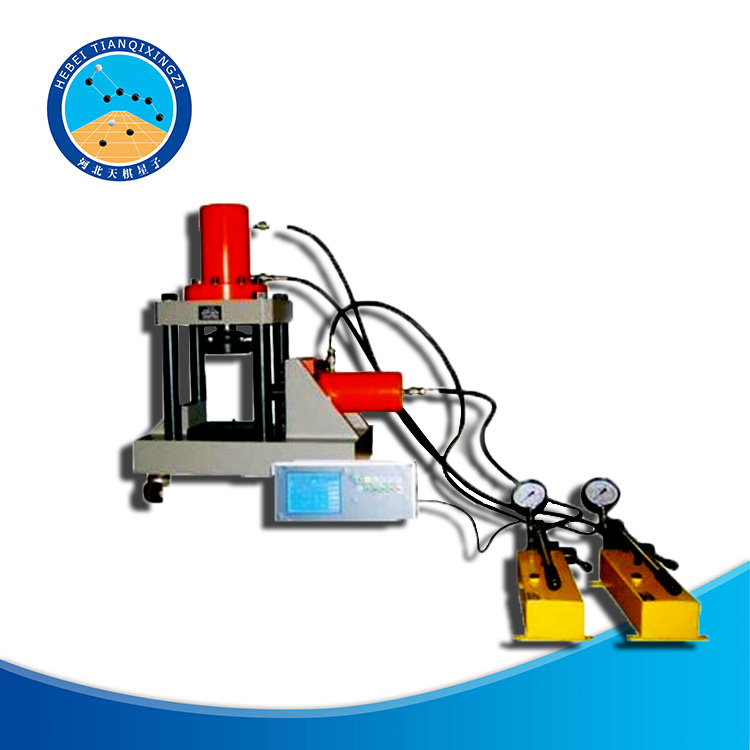

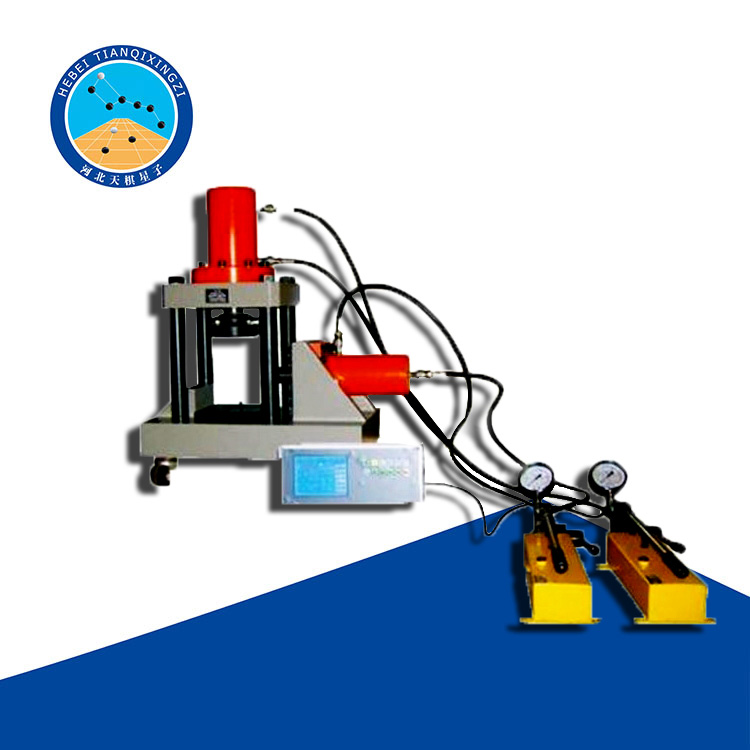

天检牌TD224-1型数显式岩石直剪仪（便携式）

一、产品简介

TD224-1型数显式岩石直剪仪（便携式）由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准T/CHES 29-2019《粗粒土试验规程》中T/CHES 29-2019《直接剪切试验》开发研制并生产的。
适用于岩块、结构面（如节理面、层里面、片里面、劈裂面等位置）和混凝土（或砂浆）与岩石接触面（胶结面）的直剪试验，以及混凝土与其他材料结合抗剪断强度试验。该机结构简单、轻便、直观、维修方便，可野外使用，试验数据数字显示，准确可靠。

二、技术参数

1、法向最大压力：500KN

2、示值精度：≤±1%（优于1级）

3、法向活塞最大行程：100mm

4、切向最大剪切力：300KN

5、示值精度：≤±1%（优于1级）

6、切向活塞工作行程：100mm

7、切向最大空间：160mm

8、法向最大空间：155mm（分级可调）

9、配置：手动加荷，液晶数字显示

10、直剪盒：标配（Φ50*50）
