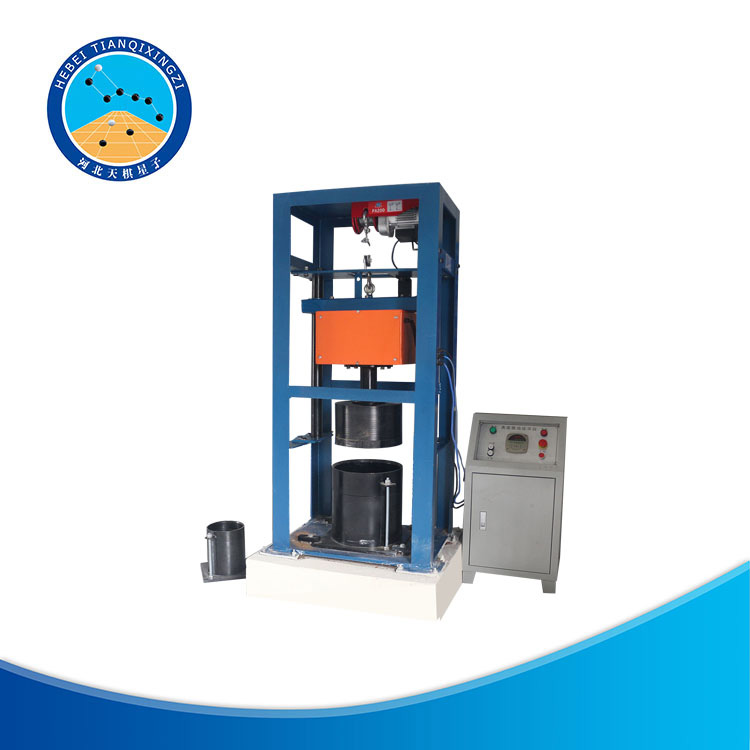

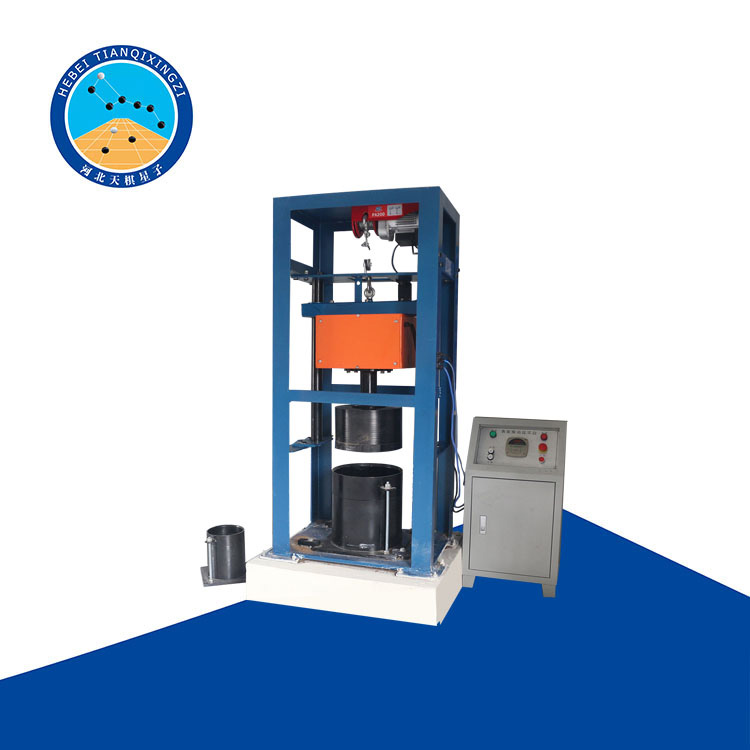

TD133-2型表面振动压实仪

一、产品简介

TD133-2型表面振动压实仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准T/CHES 29-2019《粗粒土试验规程》中T/CHES 29-2019《相对密度试验-表面振动法》开发研制并生产的。

对于无粘性自由排水土的最大干密度的测定。击实试验法德曲线型试验曲线是最多峰或无显著值，这表面该法对这类土已不是最合适方法了，而且击实法确定的最大干密度常常低于振动压实实验结果。新增了此法和振动台法，作为粘性粗粒土和巨粒土的最大干密度测定的基本方法，表面振动器法与振动碾压工况相似，操作简便，试样在振动压实过程中不易产生分离现象。

二、技术参数

1、静压力：1900N±10％（可调）

2、激振力：6800-6900N

3、振动频率：28-30HZ

4、圆柱体试件模具

钢模：内径152mm 高170mm 壁厚10mm

钢模套环：内径152mm 高50mm 壁厚10mm

5、梁式试件模具（选配）

钢侧板：长450mm 宽180mm 厚150mm

钢垫块：长450mm 宽100mm 厚25mm

三、TD133-2型表面振动压实仪原理：

振动夯板在试样表面做垂直振动压实被自上而下传播，颗粒菱角剪裁破碎后，颗粒位置重新排列，移动到相应于土工试验规格标准条件下的稳定位置，从而土体得到压实。
