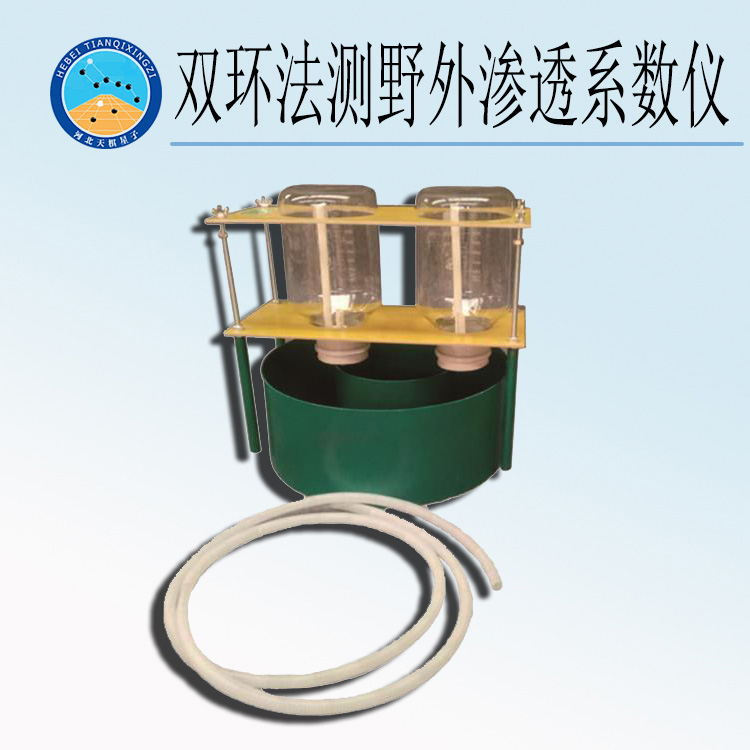

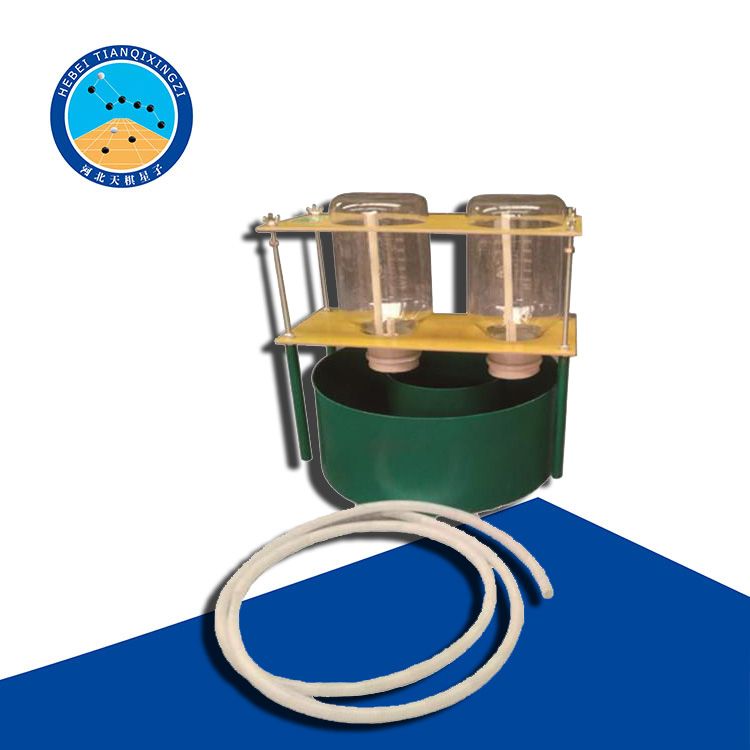

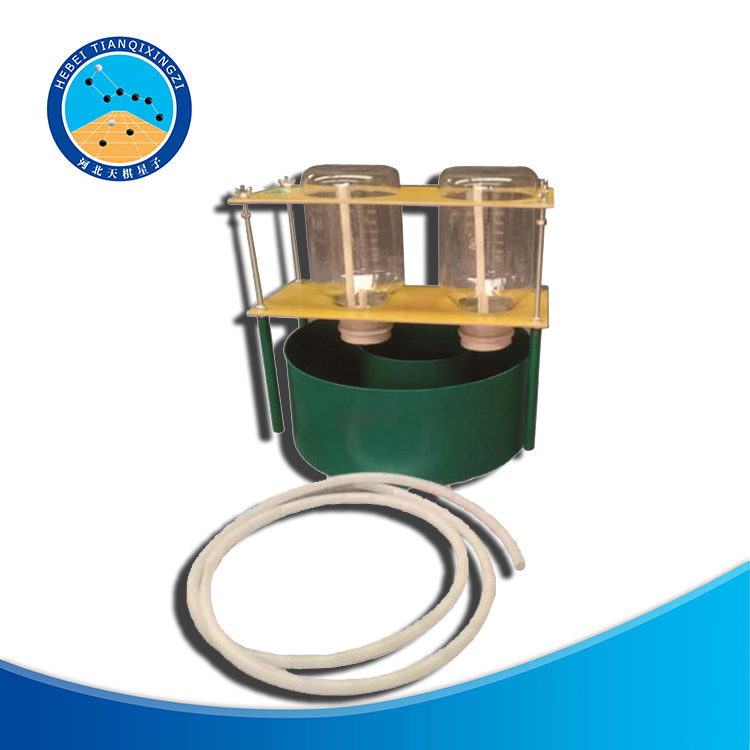

天检牌SK-500型双环法测野外渗透系数仪

一、产品简介

SK-500型双环法测野外渗透系数仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准T/CHES 29-2019《粗粒土试验规程》中T/CHES 29-2019《渗透及渗透变形试验-现场渗透试验》开发研制并生产的。

适用于野外测定包气带非饱和松散岩层的渗透系数的常用的简易方法，试验的结果更接近实际情况，利用这个试验，主要为研究区域性水均衡、水库、灌区、渠道渗漏量、山区地区地表水渗入量等进行的。

野外测定包气带非饱和松散岩层的渗透系数最常用的是试坑法，单环法和双环法。其中双环法的精度最高。

二、技术参数

（符合野外试坑双环注水渗透试验）

内环：内径25cm，高20cm。

外环：内径50cm，高20cm。

供水瓶：容量5000ml×2

（符合GB/T50123-2019双环注水渗透试验）

内环：内径25cm，高15cm。

外环：内径50cm，高15cm。

供水瓶：容量5000ml×2

（符合DL/T5356-2006水电水利工程粗粒土双环注水渗透试验）

内环：内径22.6cm，高15cm。

外环：内径45.2cm，高15cm。

供水瓶：容量5000ml×2

三、产品特点

实验原理在一定的水文地质边界以内，向地表松散岩层进行注水，使渗入的水量达到稳定，即单位时间的渗入水量近似相等时，再利用达西定律的原理求出渗透系数（K）值。

在坑底嵌入两个高约20cm，直径分别为0.25m和0.5m的铁环，试验时同时往内、外铁环内注水，并保持内外环的水柱都保持在同一高度，以0.1m为宜，由于外环渗透场的约束作用使内环的水只能垂向渗入，因而排除了侧向渗流的误差，因此它比试坑法和单环法的精度都高。

四、产品说明

实验步骤

（1）选择试验场地，最好在潜水埋藏深度大于5m的地方为好。如果潜水埋深小于2m时，因渗透路径太短，测得的渗透系数不真实，就不要使用渗水试验。

（2）按双环法渗水试验示意图，安装好试验装置。

（3）往内、外铁环内注水，并保持内外环的水柱都保持在同一高度，以0.1m为宜。

（4）按一定的时间间隔观测渗入水量。开始时因渗入量大，观测间隔时间要短，稍后可按一定时间间隔比如每10分钟观测一次，直至单位时间渗入水量达到相对稳定，再延续2～4小时即可结束试验。
