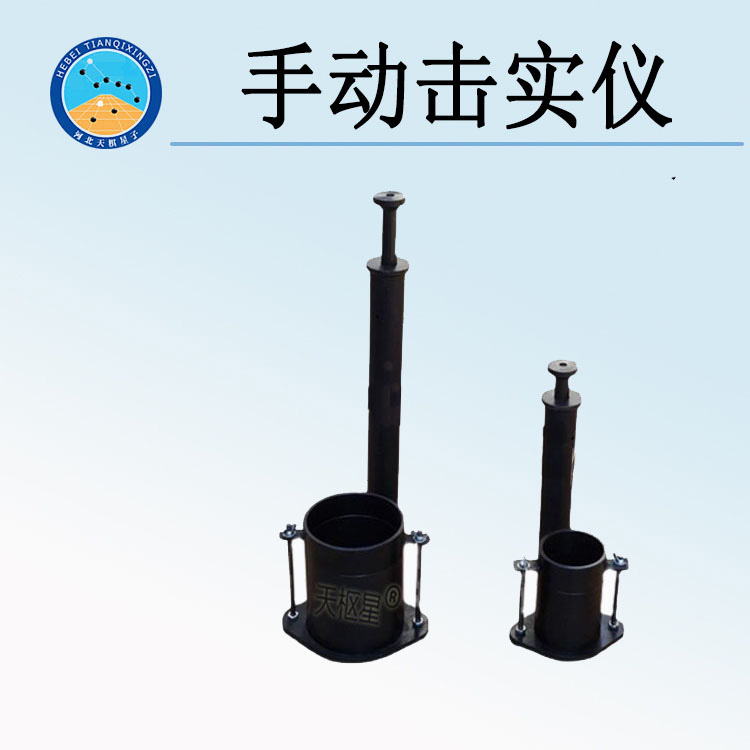

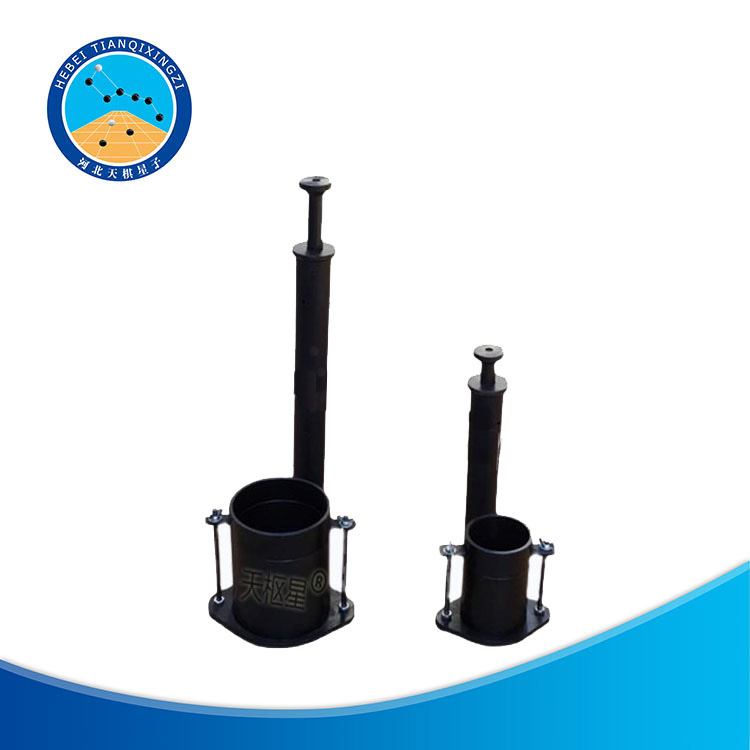

天检牌TD131-1型手动击实仪

一、产品简介

TD131-1型手动击实仪是鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG  E40-2007《公路土工试验规程》中T0131--2007《击实试验》开发研制并生产的。手动击实仪有轻型和重型之分。

本试验仪器内径100mm试筒适用于粒径不大于20mm的土。内径152mm试筒适用于粒径不大于40mm的土。

当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大干密度校正。大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。单位体积出实功能控制在2677.2〜2687.0kJ/m3范围内。

当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%(即d30≤005mm)时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。

二、TD131-1Q型轻型手动击实仪主要技术参数：

直径：100mm

试筒高：127mm

套环高：50mm

容积：997cm3

轻型击实杆

锤重：2.5kg

锤底直径：50mm

落高：30mm

重型击实杆

锤重：4.5kg

锤底直径：50mm

落高：450mm

三、TD131-1Z型重型手动击实仪主要技术参数：

直径：152mm

试筒高：170mm

套环高：50mm

垫块高：50mm

垫块直径：151mm

容积：2177cm3
