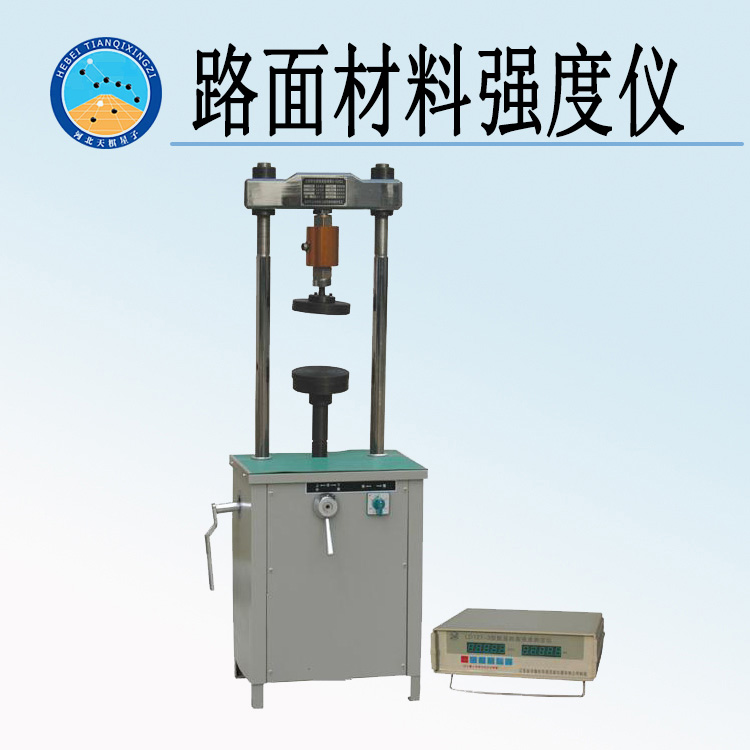

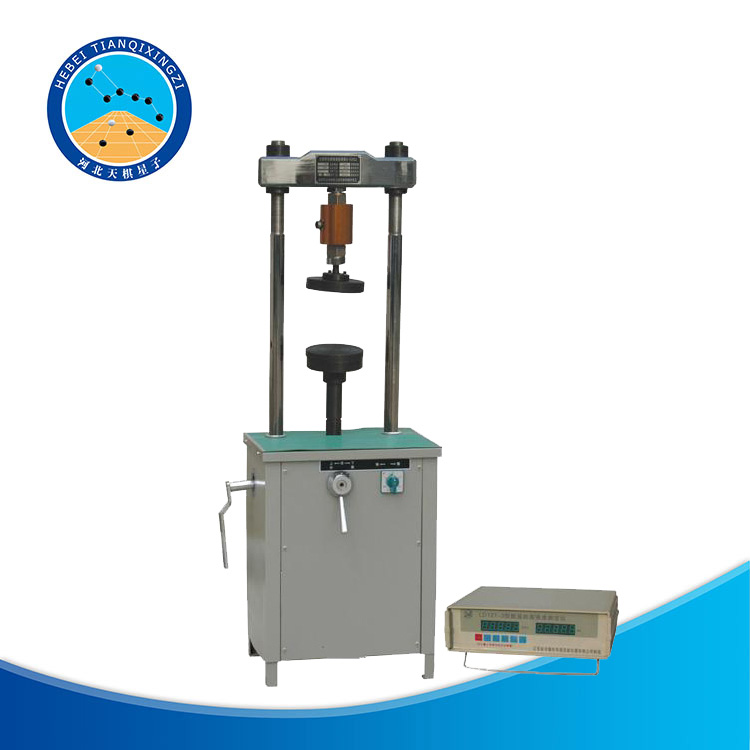

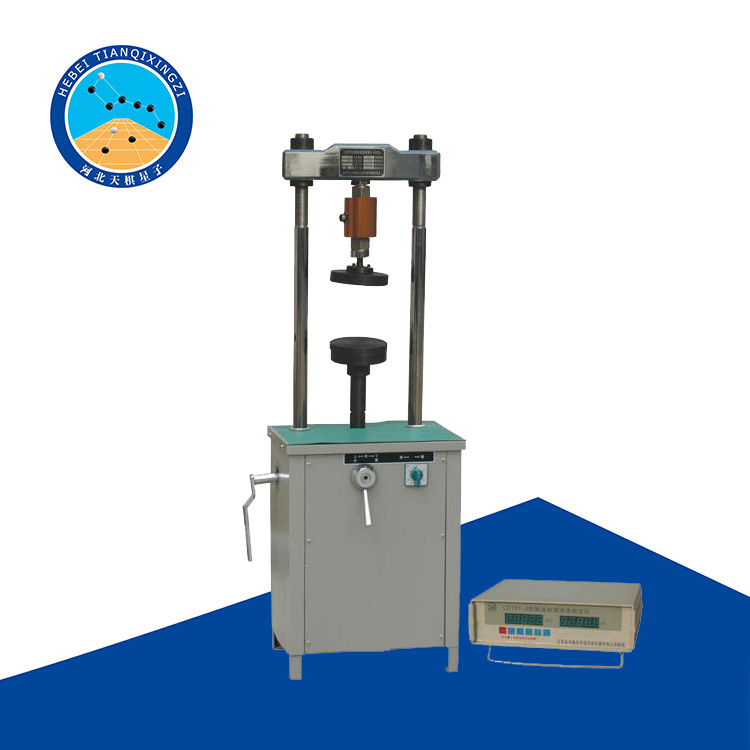

天检牌TD136-1型路面材料强度仪

一、产品简介

TD136-1型路面材料强度仪是鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG  E40-2007《公路土工试验规程》中T0136--1993《强度仪法》开发研制并生产的。路面材料强度试验仪是一种多功能的公路路基材料实验仪器，它由底座、变速箱、立柱、支架、电机、电器开关等组合而成。

二、技术参数：

最大额定载荷:100kN

丝杠盘最大升降距离:200mm

机动速度:快速50mm/min

慢速1mm/min

三、结构原理

路面材料强度试验仪由底座、减速箱、立柱、横梁及罩壳等组成。

电动机及控制电器置于底座内，减速箱置于底座上。

横梁、减速箱及底座经两根立柱相联接，横梁并可上下调节，以适应不同高度的试样，横梁下平面可联接测力环。

底座及减速箱外面装有罩壳。

试验仪加载有两种形式，一种是电动，电动机由同步齿形带传递给减速箱，经减速箱减速后，旋转运动转换成丝杆的垂直运动，从而达到对试样垂直加载的功用。另一种是手动，将调速手柄置于空档，即可用摇手柄进行手动加载。
