天检牌TD184-1型交通行业标准冻土冻结温度试验仪

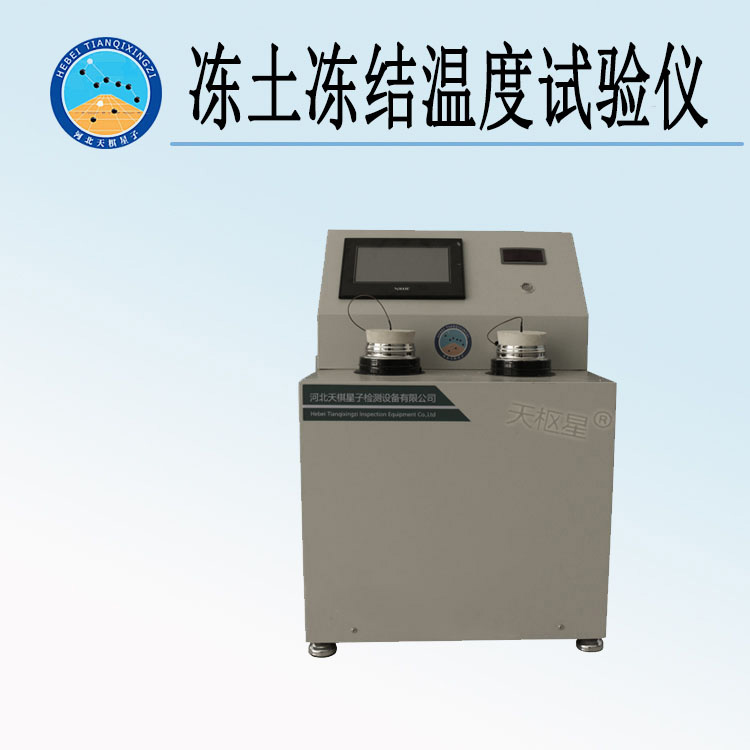

一、产品简介

TD184-1型交通行业标准冻土冻结温度试验仪是鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG  E40-2007《公路土工试验规程》中T 0184-2007《 冻结温度试验》开发研制并生产的。本产品适用于原状和扰动的黏质土和砂质土的冻结温度试验。

同时本产品还适用于GB/T50123《土工试验方法标准》；SL237-036-1999《土工试验规程》—冻结温度试验。

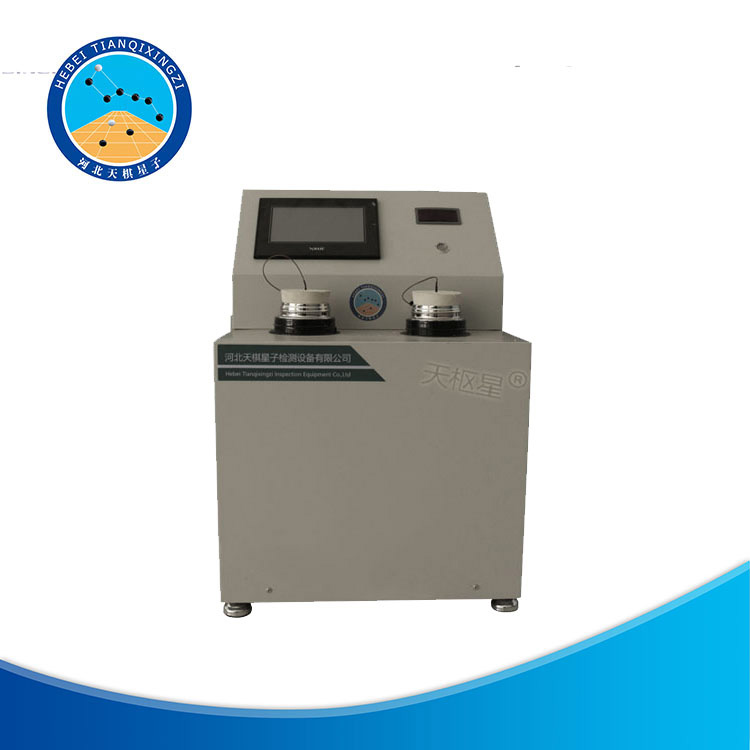

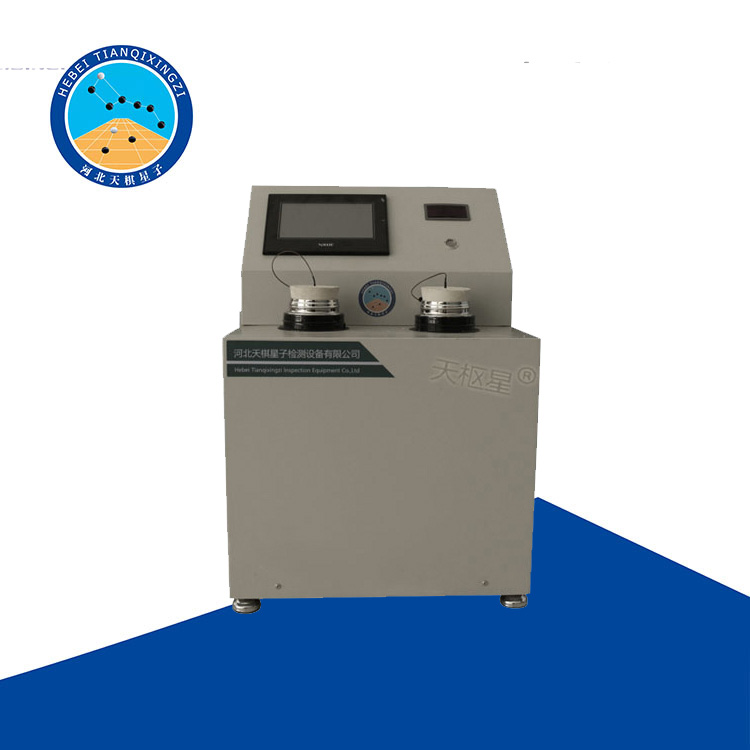

2产品结构及型号：

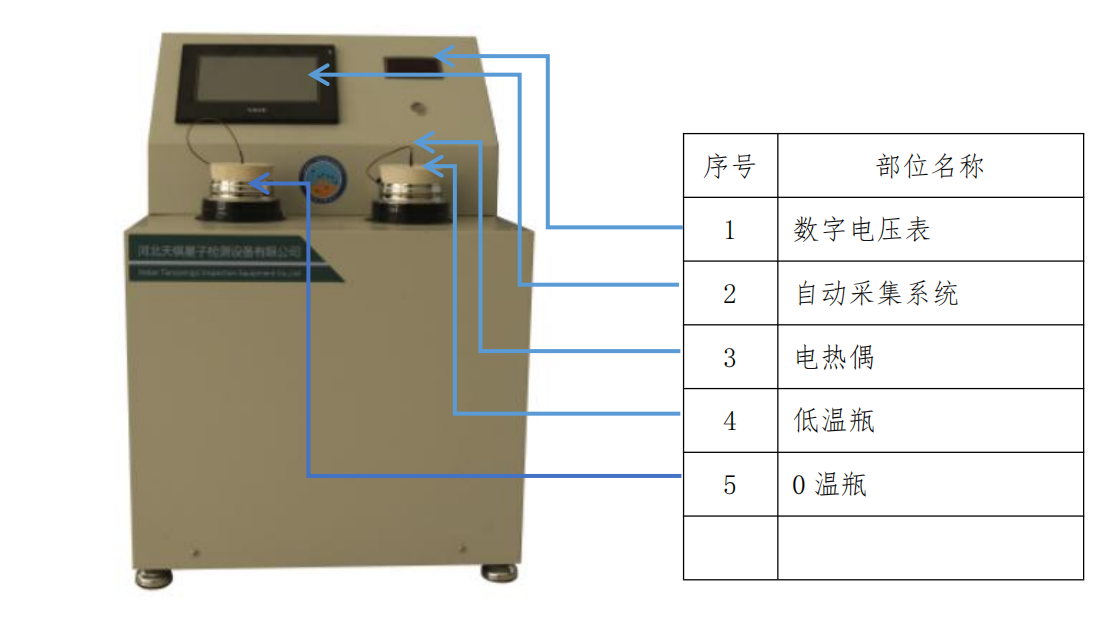

仪器设备包括零温瓶、低温瓶、测温设备及试样杯等，如图所示

2.1零温瓶：容积为3.57L，内盛冰水混合物（其温度应为0+0.1℃）。

2.2低温瓶：容积为3.57L，内盛低融冰晶混合物，其温度宜为-7.6℃。

2.3测温设备：由热电偶和数字电压表组成。热电偶宜用0.2mm的铜和康铜线材制成。

数字电压表：量程2mV，分度值为1mV。

2.4试样杯：用黄铜制成，直径3.5cm，高5cm，带有杯盖。

同产品有以下型号：

TD186-1冻土冻结温度试验仪：该产品手动记录数据，手动计算分析。

TD186-1E自动冻土冻结温度试验仪：该产品自动记录数据，自动计算分析。

TD186-1科研型冻土冻结温度试验仪：该产品采用制冷压缩机与加热系统，可自由设备低温瓶的温度，温度设定范围为：-40℃~0℃，用于模拟各种低温环境下冻土的冻结温度，是专门用于对冻土的科学研究所使用的专业设备。自动记录数据，自动计算分析。

3试验步骤

3.1原状土试验

3.1.1土样应按自然沉积方向放置。剥去蜡封和胶带，开启土样筒取出土样。

3.1.2试样杯内壁涂一薄层凡士林，杯口向下放在土样上。将试样杯垂直下压，并用切土刀沿杯外壁切削土样。边压边削至土样达到试样杯高度，用钢丝锯整平杯口，擦净外壁，盖上杯盖，并取余土测定含水率。

3.1.3将热电偶的测温端插入试样中心，杯盖周侧用硝基漆密封。

3.1.4零温瓶内装入用纯水制成的冰块，冰块直径应小于2cm，再倒入纯水，使水面与冰块面相平，然后插入热电偶零温端。

3.1.5低温瓶内装入用浓度2mo1/L氯化钠等溶液制成的盐冰块，其直径应小于2cm，再倒入相同浓度的氯化物溶液，使之与冰块面相平。

3.1.6将封好底且内装5cm高干砂的塑料管插入低温瓶内，再把试样杯放入塑料管内。然后，塑料管口和低温瓶口分别用橡皮塞和瓶盖密封。

3.1.7将热电偶测定端与数字电压表相连，打开电源开关系统进入开机状态：

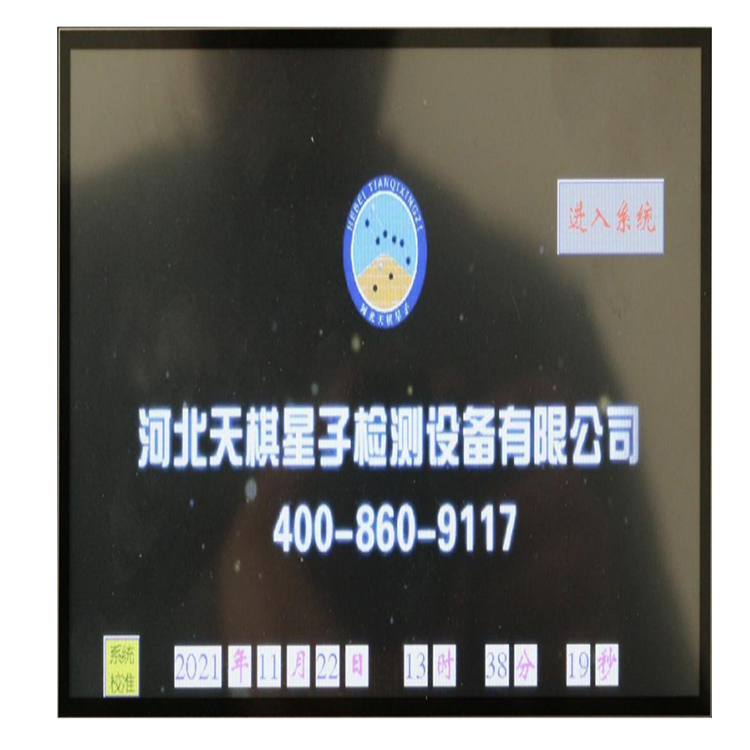

点击“进入系统”

点击“启动”按钮后系统既进入自动采集程序。

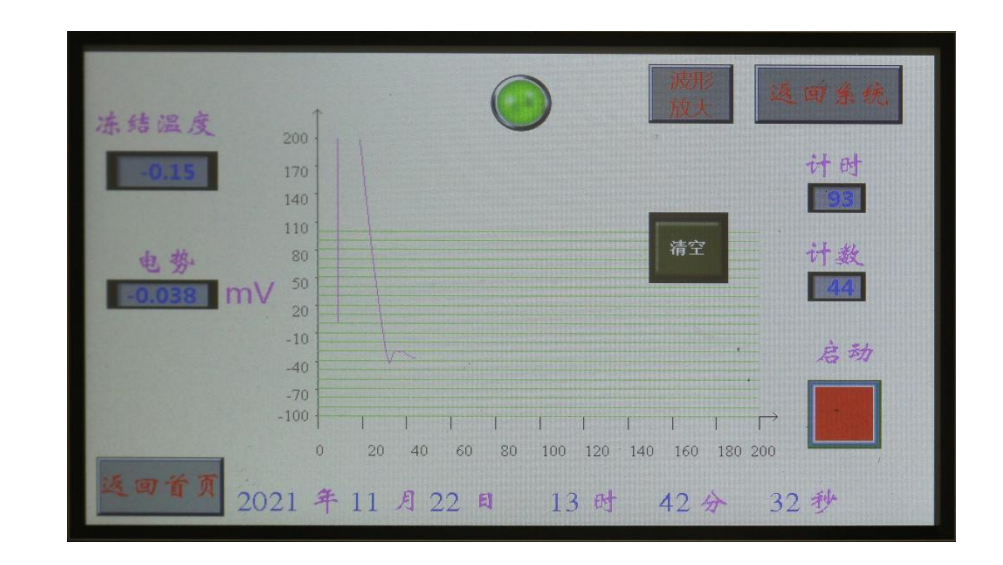

此时点击“波形”按钮可进入查看电势曲线：

系统默认每30s采集一次热电势，当电势值突然减少并连续3次稳定在某一数值（相应的温度即为冻结温度），试验结束。

试验结束后直接读取冬季冻结温度和冻结电势值即可。

3.2扰动冻土试验

3.2.1称取风干土样，平铺于搪瓷盘内，按所需的加水量将纯水均匀喷洒在土样上，充分拌匀后装入盛土器内盖紧，润湿24h（砂质土的润湿时间可酌减）。

3.2.2将制配好的土样装入试样杯中，以装实装满为止。杯口加盖。将热电偶测温端插入试样中心。杯盖周侧用硝基漆密封。274

3.2.3按本试验3.1.4～3.1.7的规定进行试验。

4结果整理

4.1按下式计算冻结温度：

Tf=V/K

（T0184-1）

式中：Tf——冻结温度，计算至0.1℃；

V——热电势跳跃后的电压稳定值（V）；

K——热电偶的标定系数（mV/℃）。

4.2绘制温度和时间过程曲线。
