一、产品概述

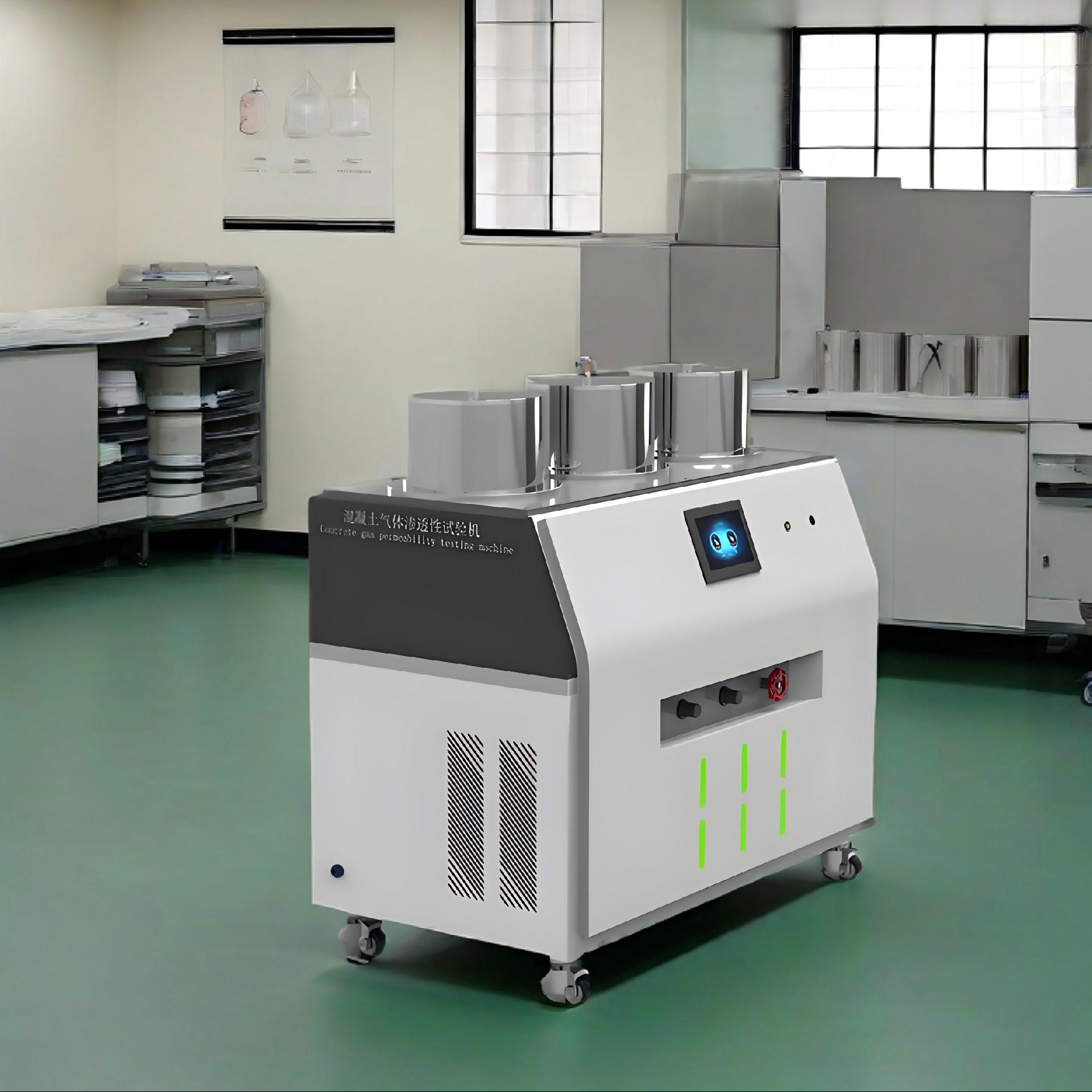

设备型号：TDJC2758-3型全自动混凝土气体渗透性能测试仪

生产厂家：鬼谷子论坛资料库手机版

适用标准：JC/T 2758—2023《混凝土气体渗透性能测试方法》

用途：用于测定混凝土在恒定压力差下的气体渗透系数（包括表观渗透系数与本征渗透系数），评估混凝土的抗渗性能及耐久性。

产品特点：

•全自动控制：集成压力调节、流量监测、数据采集与计算功能，支持多压力水平自动切换。

•高精度传感器：配备进口高精度压力传感器（精度±0.5%FS）和气体质量流量计（量程0.1~10 L/min，精度±1%FS）。

•多通道独立测试：支持4个独立气路同步测试，提高试验效率。

•智能数据分析：内置软件自动计算表观/本征渗透系数，生成压力-渗透系数曲线及回归方程。

二、技术参数

三、设备结构组成

1.主机系统：包含压力控制模块、流量监测模块、气路分配系统及电气控制单元。

2.试件夹持装置：不锈钢材质，带密封圈，确保试件与气路连接处无泄漏。

3.软件系统：嵌入式计算机控制，提供参数设置、数据实时显示及结果导出功能。

4.辅助设备：真空泵（用于试件预抽真空）、干燥箱（试件平衡处理）。

四、操作流程

4.1试验前准备

1.试件制备与处理：

•按JC/T 2758—2023要求制作混凝土试件（直径100mm±0.5mm，厚度50mm±2mm），标准养护至规定龄期（如28天）。

•试件干燥处理：在60℃±2℃鼓风干燥箱中烘干至恒重（质量变化≤0.1%），冷却至室温后称量记录初始质量。

2.设备检查：

•检查气路密封性（连接处无漏气），校准压力传感器和流量计。

•开机预热30分钟，确保系统稳定。

4.2试件安装

1.将干燥后的试件放入夹持装置，通过密封圈固定，确保气密性。

2.连接进气嘴和出气嘴至对应气路，关闭阀门。

4.3参数设置

1.在软件界面输入试件参数（直径、厚度、编号）。

2.设置测试参数：

•测试压力水平（如0.1MPa、0.2MPa、0.3MPa、0.4MPa）。

•平衡时间（每个压力水平下稳定时间≥30分钟）。

•数据采集频率（默认1次/秒）。

4.4启动测试

1.点击“开始测试”，设备自动按设定压力顺序逐级加压。

2.系统实时监测流量和压力，当流量稳定（波动≤±1%）时记录数据。

3.完成所有压力水平测试后，软件自动生成渗透系数计算结果。
