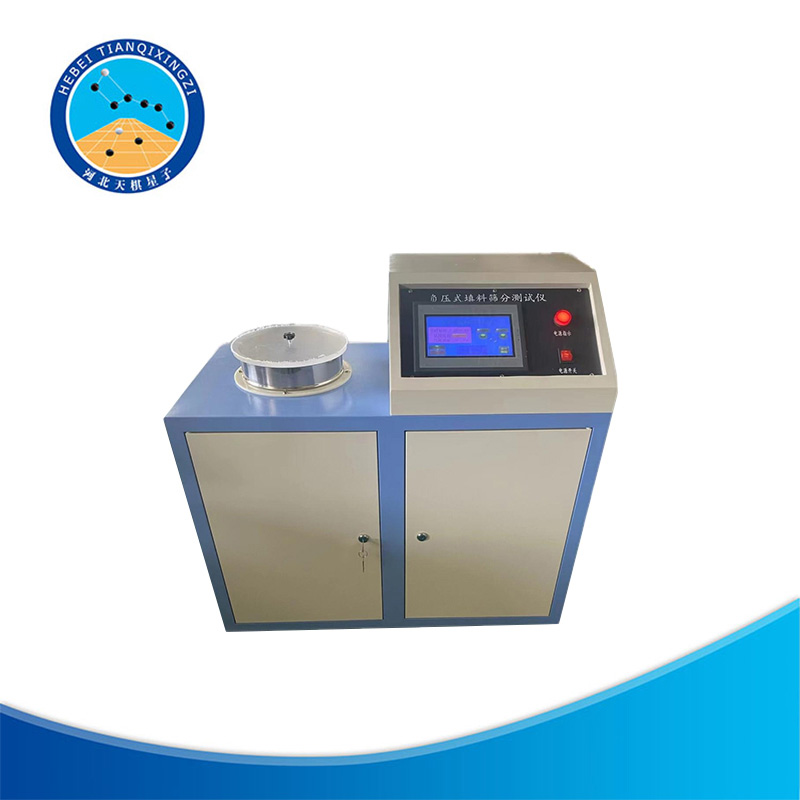

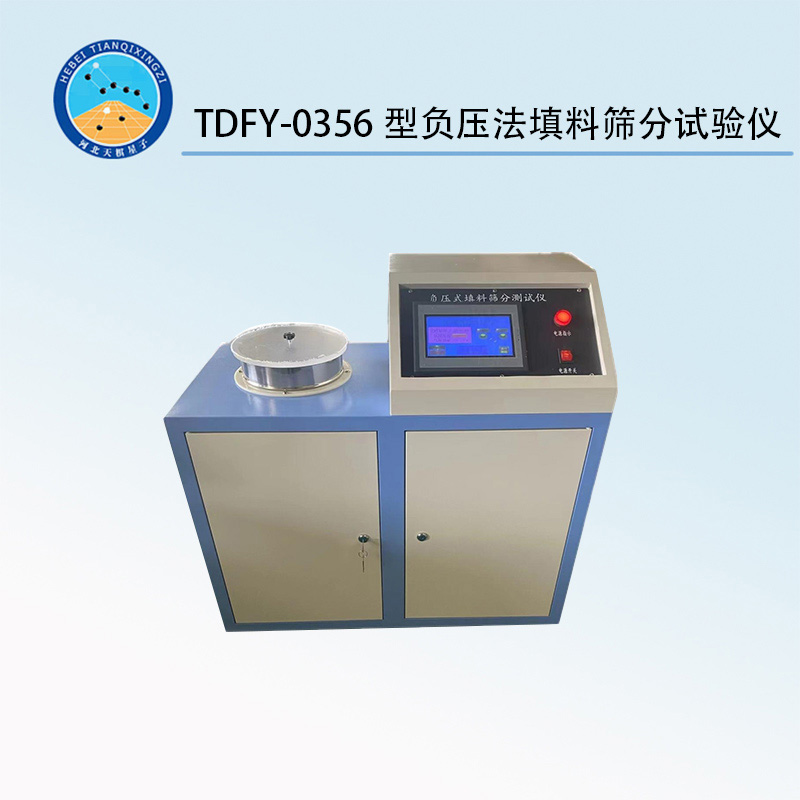

TDFY-0356型负压法填料筛分试验仪

一．适用范围：

适用于测定矿粉、水泥、石灰.粉煤灰、回收粉等填料的颗粒级配。是含有水溶性物质填料的筛分标准试验方法。

二．技术参数：

1. 电压220V

2.整机功率1500w

3.最大负压8000Pa可任意设置

4.使用负压3000±500Pa

5.喷嘴旋转速度20±5转

6.时间设置999分99秒任意设置

三、操作说明

1.时间设定，用手轻触《分》前方空格，可以设置分钟，用手轻触《秒》前方空格，可以设置秒。

2.使用压力设置，点（3500）这个位置的空格设置压力。

3.如开机后气压不为0点清零键清零。

4.旋转键做为手动启动喷嘴的转动。如关闭喷嘴在点下旋转键喷嘴停止旋转。

5.负压泵键做为手动启动吸尘器启动。如关闭吸尘器在点下负压泵键吸尘器停止供电。

6.把时间、使用压力设置完成后，按运行按钮自动启动。时间运行完毕，自动停机。

四．试验准备

将样品缩分至约50g±0.1g试样两份,105℃±5℃烘干至恒重,放入干燥器中冷却不少于90min。如颗粒结团可用橡皮头研杵研磨粉碎。

五．试验步骤

1. 取一份试样称量质量（m₀）.

2. 取孔径为0.075mm的负压筛。轻叩负压筛,并用毛刷将筛上清理干净。将负压筛安放到负压筛分仪上,试样移入负压筛上,盖好筛盖,接通电源,设定负压为3000Pa和筛分时间,开动仪器进行充分筛分。

3. 筛分时间应不少于3min,应充分筛分至每1min 试样质量变化不大于0.1%。筛分时注意负压稳定在3000Pa±500Pa,喷嘴旋转速度为20r/min±5r/min。筛分时,当发现填料有聚集、结块情况,可采用橡皮锤轻敲盖予以消除。

4. 完成筛分后,称量筛上筛余颗粒质量 m₁。

5. 取孔径0.15mm负压。将0.075mm筛上筛余颗粒移人0.15mm筛上,按照以上 4.3~4.4步骤,重新进行充分筛分,称量筛上筛余颗粒质量 m₂。

6. 再分别取孔径0.3mm、0.6mm负压筛。按照4.5步骤重新进行充分筛分,称量筛上筛余颗粒质量为 m₃;和m₄。

六．结果整理

1. 试样的各号筛的筛余率按式(T0356-1)计算,准确至0.01%

2. 试样的各号筛通过百分率Pⁱ,为100减去该号筛的筛余率,准确至0.01%。

3.  取两份试样的通过率算术平均值作为试验结果,准确至0.1%。

七．允许误差

通过率重复性试验的允许误差为2%

八．报告

1. 试验项目名称和执行标准。

2. 样品的编号、名称产地和规格。

3. 接样日期 样品描述。

4. 试验日期、样品缩分方法。

5. 主要仪器设备的名称、型号及编号。

6. 负压筛的压力、筛分时间。

7. 各号筛的通过率、筛余率(必要时)试验结果。

8. 要说明的其他内容。
