一、产品概要

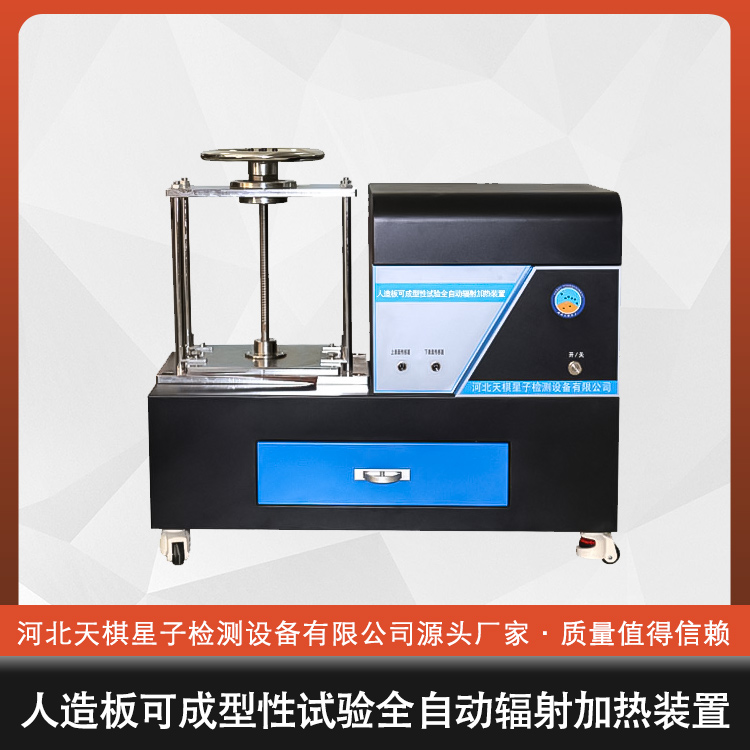

TD17657-CXR2型人造板可成型性试验全自动辐射加热装置是鬼谷子论坛资料库手机版根据GB/T 17657-2022《人造板及饰面人造板理化性能试验方法》中4.55节<可成型性测定>开发研制的新一代试样加热装置。
该产品可以自由设定试验温度，相比TD17657-CXR型人造板可成型性试验辐射加热装置实现了安全系数高、温度可控、全自动控制等优点。
用途：用于测定人造板（中密度纤维板、刨花板等）在辐射热源下的可塑变形性能，评估其热压成型适应性。
工作原理：通过红外辐射加热模拟热压环境，结合自动压力控制系统，实时监测板材变形量、温度梯度及弹性恢复率。
核心组件：
辐射加热系统（碳纤维红外发射器）
高精度温控模块（PID调节，±0.5℃）
伺服驱动加温
数据采集单元
二、参照标准
国际标准：ISO 16978-2018《人造板热成型性能测试方法》
国家标准：GB/T 17657-2022《人造板及饰面人造板理化性能试验方法》第4.56节<防静电性能测定>。
行业规范：LY/T 2387-202X《人造板辐射加热成型试验设备技术条件》
三、安全警告（★必须严格遵守）
1.电气安全：
仅允许专业电工连接220V电源，接地电阻≤4Ω。
禁止湿手操作控制面板。
2.高温防护：
取试件时需使用耐高温手套（如Kevlar材质）。
试验中严禁触碰加热板。
四、技术参数
项目 | 参数 |
加热功率 | 0-300W（可设定） |
控温范围 | 室温~260℃（分辨率0.1℃）可调 |
辐射板尺寸 | 200mm×200mm加热片 |
试样规格 | 200mm×50mm |
数据采集频率 | 可设定（USB/RS485输出） |
输入电压 | 220V |
可调电压 | 0-60V |
五、安装调试步骤
5.1安装条件
场地：水平地面（倾斜度≤0.5°），通风良好（换气量≥20m³/h）。
电源：单相三线制。
5.2调试流程
1.机械校准：
用水平仪调整设备底座，确保辐射板与加压板平行度≤0.1mm/m。
2.温度校准：
将标准热电偶贴附辐射板中心，对比显示值偏差（若＞±1℃，需修正PID参数）。
六、操作流程
1.试样处理：按GB/T 17657规定裁切（建议200mm×50mm），含水率控制在8±1%。
2.参数设置：
加热温度：根据板材类型设定（常用163℃）设置上下表面的温度。下表面温度达到试验温度之后，设备会自动控温并恒定。试件温度从下表面传导至上温度表面，待试件上下面均达到试验温度并保持平衡后，取出试件，再置于TD17657-CX型人造板可成型性试验仪上面进行可成型试验操作。
