一、产品概述

TDL1981-2型甲醛释放量气体分析法检测箱是依据国家标准GB/T 17657-2022《人造板及饰面人造板理化性能试验方法》中“气体分析法测定甲醛释放量”要求设计研发的专业设备。该设备通过模拟密闭环境，精确控制温度、湿度及气流条件，定量分析人造板、家具、装饰材料等试样释放的甲醛气体浓度，结合分光光度计测定吸收液吸光度，计算试件单位面积甲醛释放量（mg/(m²·h)），为材料环保性能评估提供科学依据。

二、适用标准

•GB/T 17657-2022《人造板及饰面人造板理化性能试验方法》第5部分：气体分析法测定甲醛释放量；

•GB 18580《室内装饰装修材料人造板及其制品中甲醛释放限量》；

•相关行业及国际标准（如ISO 12460-3）。

三、技术参数

四、设备结构组成

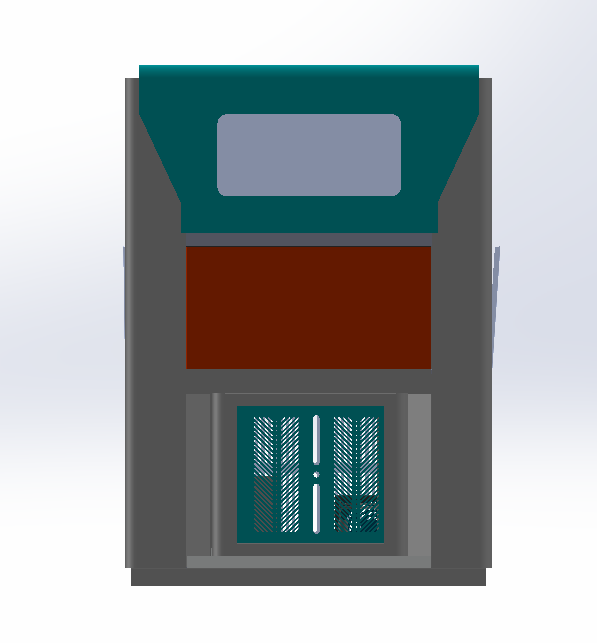

检测箱由以下核心系统构成（结构示意图见附图1）：

4.1密闭检测箱体

•材质：304不锈钢内胆（耐腐蚀、易清洁），外覆保温层；

•密封设计：门框硅胶密封条，泄漏率≤0.5%体积/小时；

•观察窗：双层钢化玻璃，便于观察试样状态。

4.2温湿度控制系统

•加热装置：不锈钢电热管（功率可调），控温精度±0.5℃；

•气体循环：低噪音离心风机，确保箱内温度均匀（±0.5℃）。

4.3空气流量控制系统

•流量计：高精度气体流量计（量程60L/h，精度±3%）；

•电磁阀：自动切换吸收瓶组，维持气流稳定。

4.4吸收瓶组

•配置：2组串联吸收瓶（可选100mL或30mL规格），每瓶含8~40mL蒸馏水（或混合吸收液）；

•压力调节：第二吸收瓶装水调节系统压力至(1100±100)Pa（1.0~1.2kPa）。

4.5控制与数据处理系统

•控制面板：7英寸触摸屏，支持温度、流量、时间参数设置；

•数据记录：实时记录温度、流量及运行状态，支持导出CSV格式。

五、试验前准备

5.1试样制备

•尺寸要求：长(400±2)mm、宽(50±1)mm，厚度取板厚，单试件释放面积0.04m²（2片试件总释放面积≥0.04m²）；

•特殊处理：层状材料（如胶合板）试件切割方向需与面板纤维垂直；无法按标准制样时需在报告中说明；

•封边处理：用不含甲醛的铝箔胶带或聚氨酯涂料涂布三层封边；

•预处理：试件密封于乙烯树脂袋中，室温存放≥24h（若需测试含水率，按GB/T 17657-2022第4.3.3条款执行）。

5.2设备检查与校准

•检查检测箱密封性（压力下降≤0.5%体积/小时）；

•开机预热30分钟，确认温度稳定在(60±0.5)℃、湿度≤3%；

•校准气体流量计（用标准流量计比对）；

•配制甲醛标准工作溶液（3mg/L）并校准分光光度计（按4.59.5.4条款操作）。

六、试验步骤

6.1试样安装

1.打开检测箱门，将2片预处理后的试件悬挂于箱内试样架上（间距≥100mm）；

2.关闭箱门，确保密封条完全压紧。

6.2参数设置

在控制面板设置：

•温度：(60±0.5)℃；

•空气流量：(60±3)L/h；

•吸收瓶组：选择程序1（默认2只100mL吸收瓶，每瓶20~40mL水）；

•采样时间：1h/组（连续自动切换至4h或按程序要求）。

6.3启动试验

1.点击“开始试验”，设备自动升温至(60±0.5)℃，启动空气循环及流量控制；

2.将封边试件放入箱内，立即调节空气流量至(60±3)L/h；

3.吸收瓶组按设定时间自动切换（如程序1：每1h切换至下一组吸收瓶）；

4.试验结束后，取出吸收瓶，按程序要求转移吸收液至容量瓶（如程序1：转移至250mL容量瓶定容）。

6.4甲醛浓度测定

1.将定容后的吸收液静置1h（避光）；

2.用分光光度计在波长412nm处测定吸光度（比色皿光程50mm）；

3.同步测定蒸馏水空白吸光度（A0）。
