1.产品概述
TDFID-1型便携式氢火焰离子化检测器（FID）是一款专为挥发性有机物（VOCs）检测及沥青四组分分析设计的高精度仪器。采用氢火焰离子化技术，具有秒级响应、高灵敏度、宽线性范围及强抗干扰能力，适用于实验室及现场快速检测，尤其满足《公路工程沥青及沥青混合料试验规程》（JTG 3410-2025）中T0634—2025沥青四组分试验（TLC/FID法）的严格要求。
2.检测原理
本仪器基于氢火焰离子化检测技术：氢气与空气燃烧形成高温火焰（约2000℃），当有机化合物进入火焰时，在高温下发生化学电离，生成比基流高数个数量级的离子（如CH⁺等）。这些离子在高压电场（通常为+200~300V）作用下定向移动，形成微弱离子流；离子流经高阻放大器转换为与进入火焰的有机物浓度成正比的电信号，最终通过数据处理实现定量分析。
核心特点：结构简单、稳定性高（基线漂移小）、响应速度快（秒级）、准确度高（读数偏差≤±3%）、线性范围宽（0~50000ppm）。
3.适用标准与技术指标
3.1适用标准
符合以下国家标准及行业规范要求：
GB 37822-2019《挥发性有机物无组织排放控制标准》
HJ 733-2014《泄漏和敞开液面排放的挥发性有机物检测技术导则》
GB 20952-2020《加油站大气污染物排放标准》
防爆标准：GB 3836.1/2/4/9-2010（本质安全型+隔爆型复合防爆，适用于ⅡC类T4组爆炸性气体环境）
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中T0634—2025沥青四组分试验（TLC/FID法）
3.2技术指标
项目 | 参数值 |
氢气瓶容量 | 100ml（内置） |
氢气最大工作压力 | 20MPa |
氢气使用时间 | 满气状态下≥12小时 |
响应时间 | ≤3.5秒 |
检出限 | 0.5ppm（甲烷等典型有机物） |
量程范围 | 0~50000ppm |
准确度 | 读数的±3% |
防护等级 | IP65（防尘防水，适用于户外环境） |
防爆标志 | Ex d ib mbⅡC T4 Gb（复合防爆） |
工作电源 | 7.4V/0.6A（可充电锂电池） |
电池工作时间 | ≥8小时（连续工作） |
主机重量 | 4.0kg（含电池及气瓶） |
4.工作条件
环境温度：-10℃~+45℃（避免低温导致电解液冻结或高温影响电子元件稳定性）
相对湿度：≤85%（无冷凝）
电源：7.4V/0.6A锂电池（标配），支持充电（充电电压需匹配说明书要求）
安装环境：远离强电磁干扰源（如大功率电机、射频设备），避免剧烈震动。

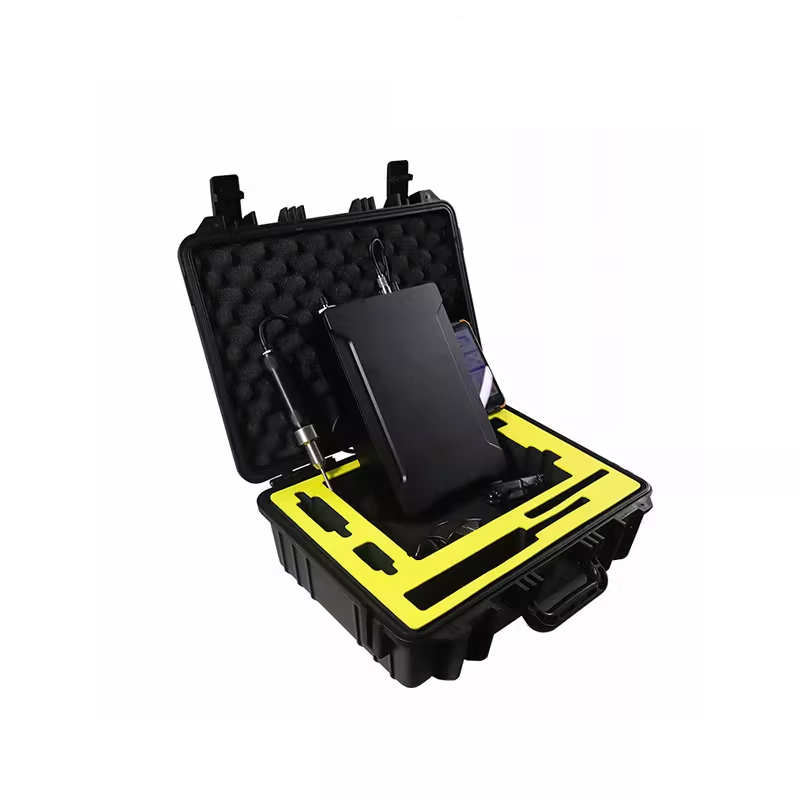

5.结构组成
主机主要由以下部分构成（具体以实物为准）：
检测器主体：集成氢火焰离子化腔体、离子收集极、高压放大电路。
气路系统：氢气瓶（100ml/20MPa）、空气入口（外接压缩空气或自带空气泵）、流量调节阀。
电源模块：7.4V锂电池及充电接口。
控制面板：显示屏（显示流量、信号值、状态）、按键（参数设置、启动/停止）。
防爆外壳：符合GB 3836标准的隔爆/本安复合结构，防护等级IP65。
接口：色谱棒连接端口、气体输入/输出口、电源充电口。
