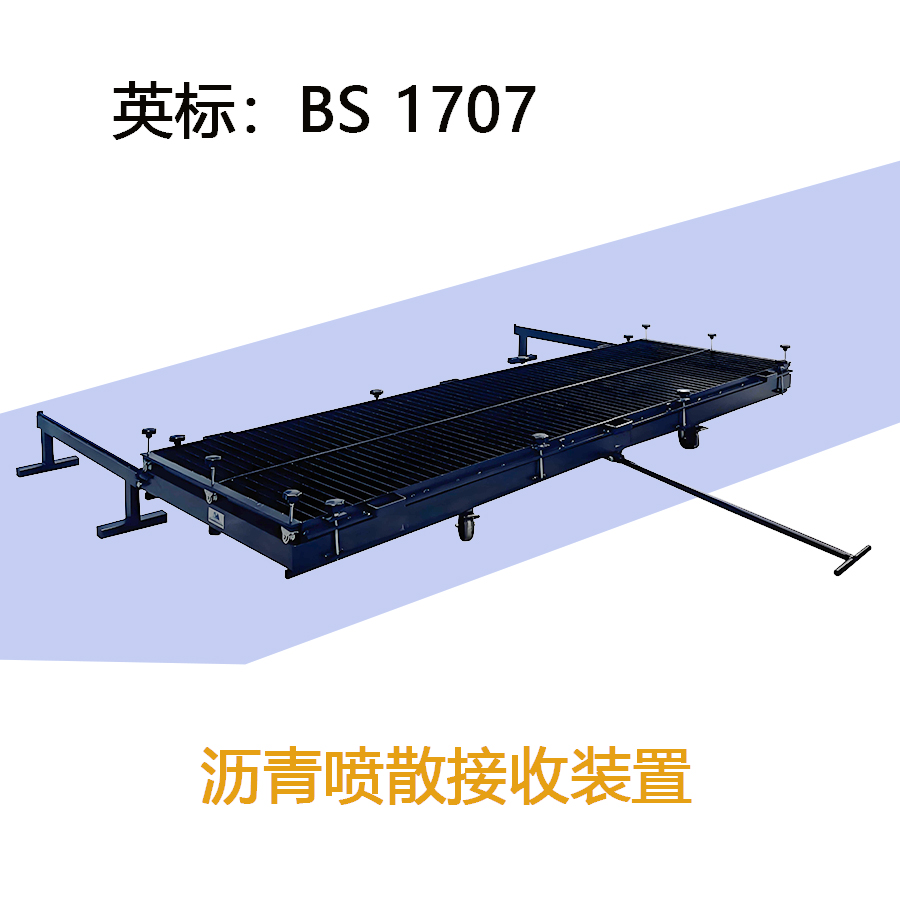

托盘式喷洒均匀性测试套装(DEPOT TRAY TEST SET)
适用标准:BS 1707
该托盘式喷洒均匀性测试套装(Depot Tray Test Set) 用于根据 BS 1707 标准 测定喷洒结合料的 横向洒布均匀性(transverse uniformity of distribution of sprayed binder)。
✅套装组成:
包含一辆 带轮推车(wheeled trolley),推车上配有固定装置,可放置一组共 68个测试容器(containers)。68个容器包含在套装内。
✅测试操作过程:
将推车及其中的50个容器推入 喷洒机(distributor)的喷洒罩(spray hood)下方,随后将喷洒机 倒车(backed over)至一个接料坑(catch pit)上方 以进行测试。
当容器中的结合料 几乎装满时,将推车拉出,并 测量每个容器中结合料的深度,测量时需确保所测深度 不受液体表面泡沫(froth)的影响,反映真实液位。
✅结果表示方式:
测试结果以 所有50个单元(代表50 mm宽度区间)的结合料深度相对于平均值的百分比偏差 表示,这些单元覆盖了喷洒机的 有效洒布宽度范围。
✅ 装置尺寸与重量:
• 不含托盘时高度:200 mm
• 包含托盘时总高度:300 mm(含轮子)
✅技术参数:
• 产品编号(Product Code): BS1707-A
• 产品名称(Product Name): 托盘式喷洒均匀性测试套装(Depot Tray Test Set)
• 外形尺寸(长 × 宽 × 高,单位:厘米): 140 × 365 × 30
• 总重量: 440 千克(kg)
✅ 用途总结:
该测试套装主要用于道路施工行业中,对 沥青结合料喷洒设备(如沥青撒布车 / distributor) 进行 横向洒布均匀性检测,以确保设备在实际施工中能 均匀喷洒结合料,避免因洒布不均导致路面病害,是 工厂生产控制(FPC)与设备验收 的重要测试工具。
