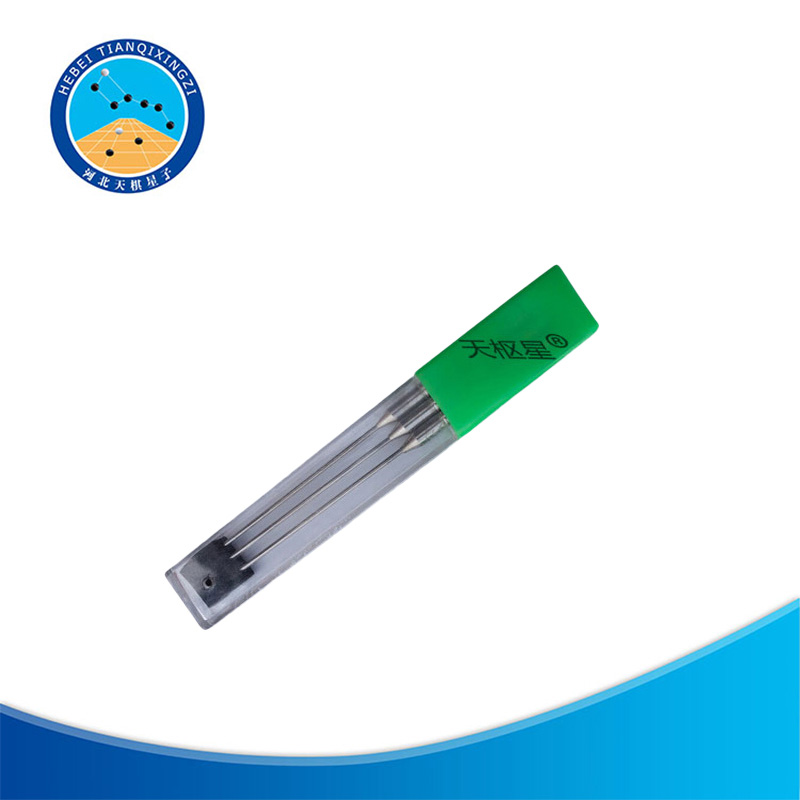

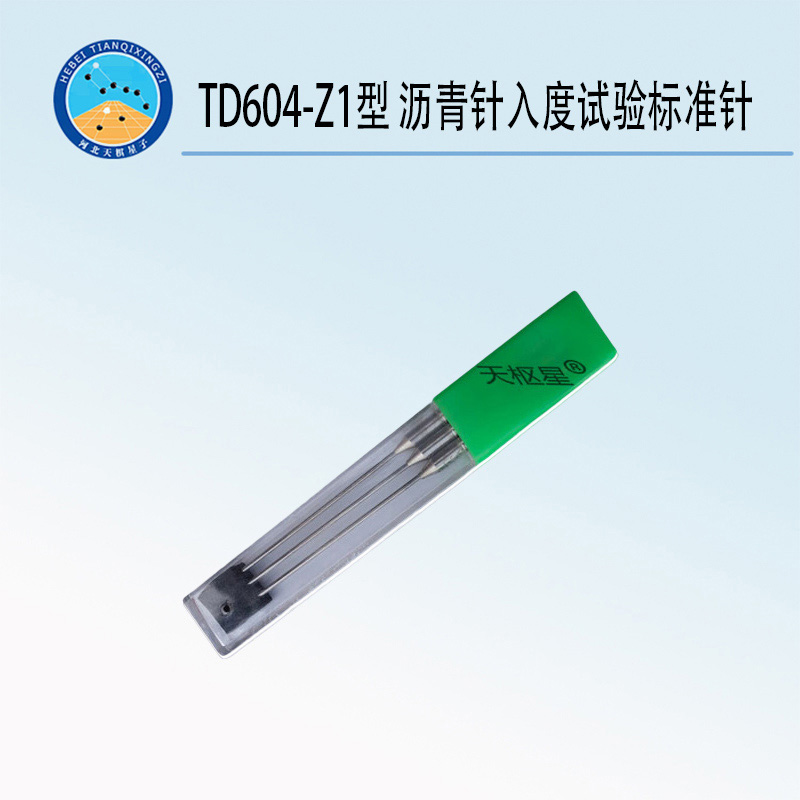

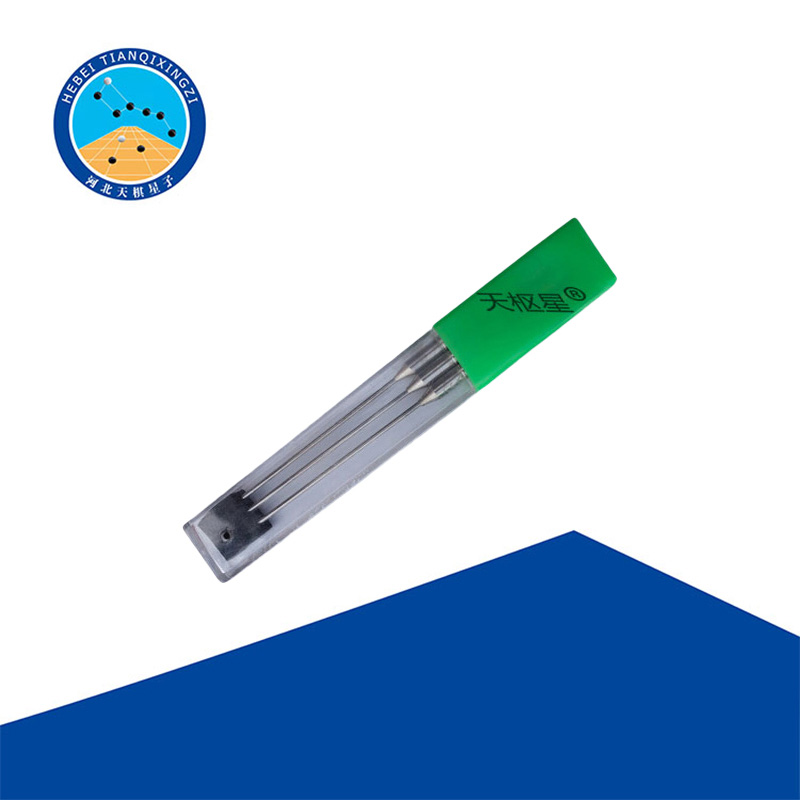

TD604-Z1型 沥青针入度试验标准针

产品名称：针入度标准针

产品说明：产品符合JTGE20-2011公路工程沥青及沥青混合料试验规程

针及针杆总质量：2.5g±0.05g

针杆直径：3.2±0.02mm

针杆长度：38±1mm

针的直径：1.00～1.02mm

针的长度：50±1mm

嵌入针杆后，外露长度40～45mm。加上针杆长度应该在（78～83）±1mm。针尖角度8°40＇～9°40＇

适用范围：可安装在各种厂家的针入度仪上

产品介绍

一、使用方法

（1）按规定方法准备试样，按试验要求将恒温水槽调节到要求的试验温25℃或15℃、30℃（5℃）等，保持稳定。将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。盛有试样的盛样皿在15℃～30℃室温中冷却1h～1.5h（小盛样皿）、15h～2h（大盛样皿）或2h～2.5h（特殊盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中lh～1.5h（小盛样皿）、1.5h～2h（大试样皿）或2h～2.5h（特殊盛样皿）。

调整针入度仪使之水平。检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。用三氯乙烯或其它溶剂清洗标准针，并拭干。将标准针插入针连杆，用螺丝固紧。按试验条件，加上附加砝码。

（2）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm。

将盛有试样的平底玻璃皿置于针入度仪的平台上。慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落责入试样，经规定时间，停压按钮使针停止移动（当采用自动针入度仪时，计时与标准针落下贯入试样同时开始，至5s时自动停止）。

（3）拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器酌读数，准确至0.5（0．lmm）。同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。每次试验后应将盛有试样皿的平底玻璃皿放入恒温水槽，使平底玻璃皿中水温保持试验温度。每次试验应换一根干净标准针或将标准针取下用蘸有三氯乙

（4）测定针入度指数PI时，按同样的方法在15℃、25℃、30℃（或5～℃）3个或3个以上（必要时增加10℃、20℃等）温度条件下分别测定沥青的针入度，但用于仲裁试验的温度条件应为5个。

二、注意事项

（1）针入度试验的三项关键性条件分别是温度、测试时间和针的质量，如这三项试验条件控制不准，将严重影响试验结果的准确。三项条件最常见的状态是：温度25℃、测试时间5s、针的质量100g，所以针入度常用P25℃，100g，5s表示。

（2）测定针入度大于200的沥青试样时，至少用3支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能将标准针取出。

（3）当试验结果小于50（0.1mm）时，重复性试验的允许差为2（0.1mm），复现性试验的允许差为4（0.1mm）；当试验结果等于或大于50（0.1mm）时，重复性试验的允许差为平均值的4％，复现性试验的允许差为平均值的8％。
