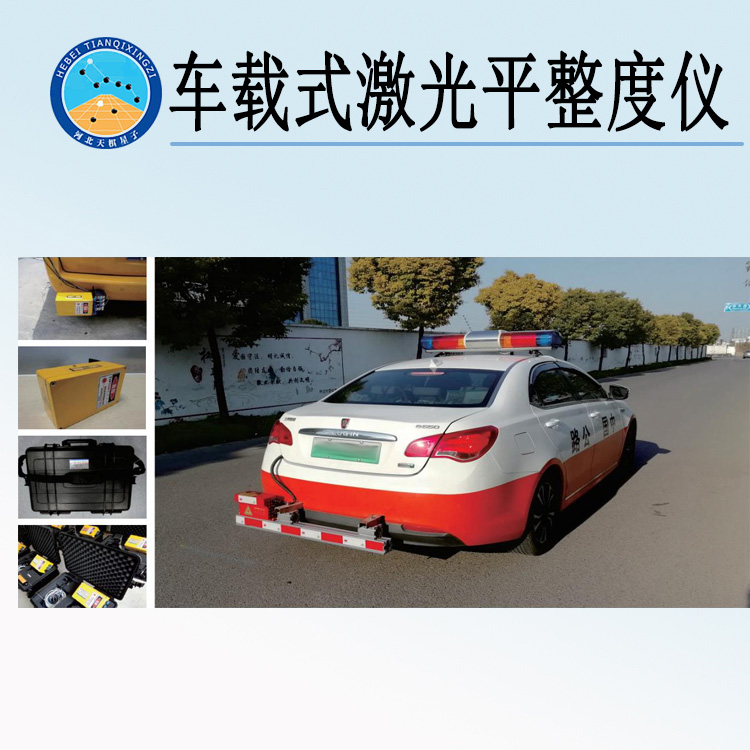

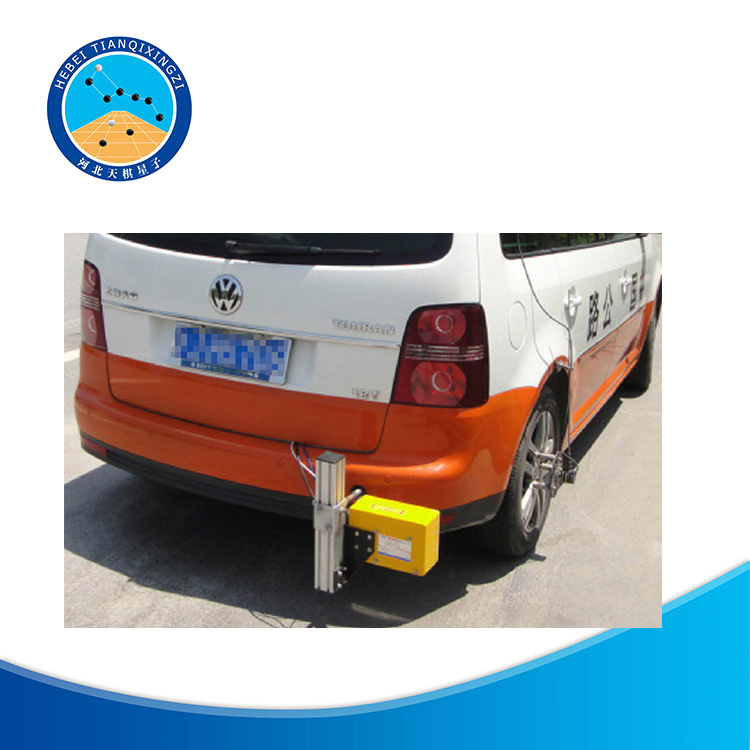

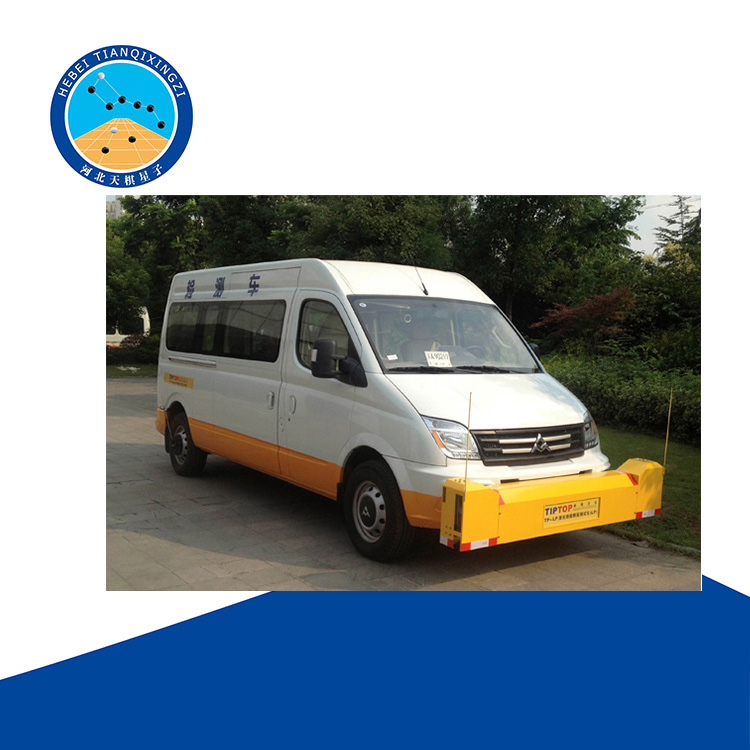

天检牌TD966-1型车载式激光平整度仪

一、产品简介

TD966-1型车载式激光平整度仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0934-2008 《车载式激光平整度仪测试平整度方法》开发研制并生产的。

二、产品特点

1.车载式激光平整度仪：由承载车、距离传感器、纵断面高程传感器和主控制系统组成。

2. 车载式激光平整度仪采集的数据是路面相对高程值，应以100m 为计算区间长度用IRI的标准计算程序计算国际平整度指数（IRI）值，以m/km 计，保留2位小数。

三、技术参数

㈠基本技术参数：

（1）测试速度：（30～100）km/h。

（2）采样间隔：≤500mm。

（3）传感器测试精度：1.0mm。

（4）距离标定误差：≤0.05%。

㈡详细技术参数：

① 测平整度指标：

1.国际平整度指标IRI

2.平整度标准差σ

3.行驶质量指数RQI

4.观测打分值RN

5.路面构造深度SMTD

② 仪器输出结果：

1.各种指标（整段和任意长度的分段）

2.各种指标曲线和原始数据

3.采用自动检测装置测出车速和距离

③ 车载式激光路面平整度仪技术特性：

1.传感器配置：2套或1套（每套包括一个激光传感器和一个加速度传感器，用户可选择配置）

2.检测速度：20km/h–100km/h

3.连续可测距离：>50km

4.可测纵断面剖面波长范围：<1000m

5.采样间隔：1mm（可任意选取）

6.各种指标报告间隔：5m以上的任意长度

7.最小纵断面剖面数据报告间隔：1mm

8.操作环境温度：-20℃至50℃

9.系统电源：汽车12V电源

10.现场输出：可现场直接分析数据并打印结果

11.激光传感器底部与路面之间净距：350mm

④ 仪器平整度检测性能参数：

1.与参照结果的相关性（参照水准仪）：相关系数R2>0.98

2.检测范围：IRI：0-15m/km

3.检测重复性：偏差系数：Cv<3%

⑤ 激光传感器技术参数：

1.精度（偏差）：<0.05mm

2.分辨率：<0.004mm

3.线性：±0.075%

4.测量范围：100-600mm

⑥ 仪器加速度传感器技术性能参数：

1.精度（偏差）：<±1%

2.分辨率：<0.3mg

3.线性：±0.2%

4.测量范围：±10g

5.加速度传感器频率范围：>300Hz

⑦ 车载式激光路面平整度仪纵向距离/速度传感器（DMI）：

1.距离检测精度：<0.05%

2.距离检测分辨率：<0.001m
