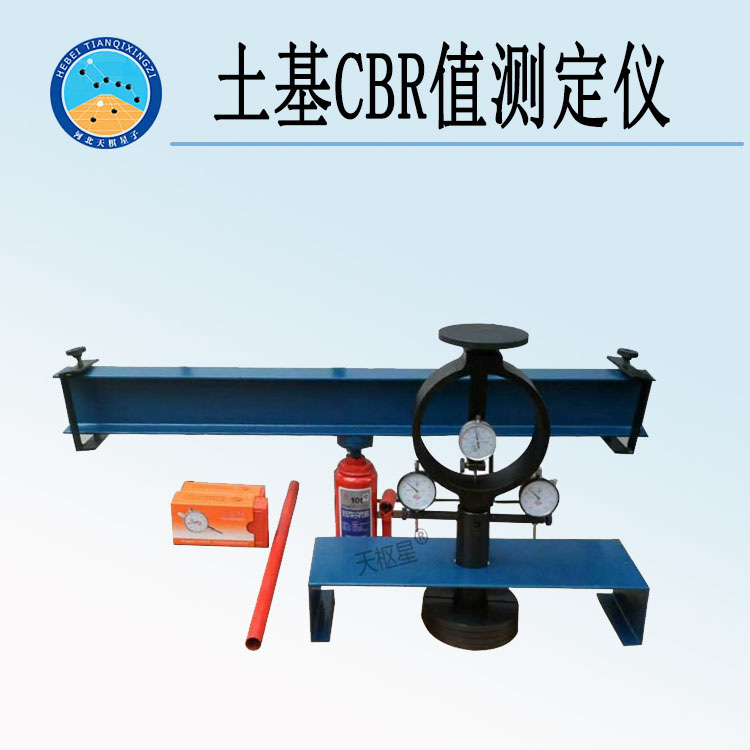

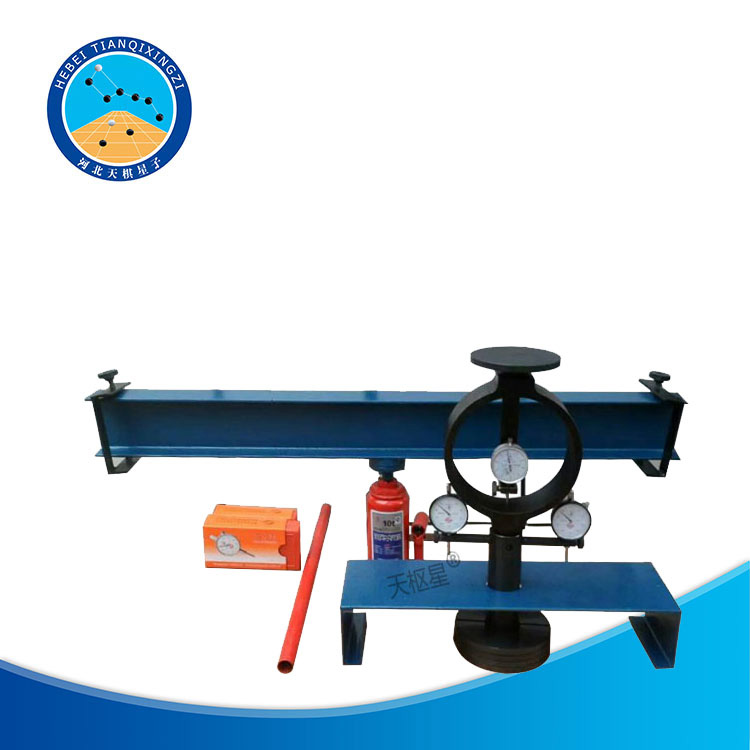

天检牌TD941-1型土基CBR值测定仪

一、产品简介

TD941-1型土基CBR值测定仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0932-2008 《连续式平整度仪测试平整度方法》开发研制并生产的。

适用于在现场测定各种土基材料的现场CBR值，同时也适合于基层、底基层砂类土、天然沙砾、级配碎石等材料CBR值的试验，试样的最大集料粒径宜小于19.0mm，最大不得超过31.5mm。

二、技术参数

本试验采用下列仪具与材料：

⑴荷载装置：装载有铁块或集料等重物的载重汽车，后轴重不小于60kN，在汽车大梁的后轴之后设有一加劲横梁作反力架用。

⑵现场测试装置：由千斤顶(机械或液压)、测力计(测力环或压力表)及球座组成。千斤顶可使贯入杆的贯入速度调节成1mm/min。测力计的容量不小于土基强度，测定精度不小于测力计量程的1%。

⑶贯入杆：直径Φ50mm,长约200mm的金属圆柱体。

⑷承载板：每块1.25kg,直径Φ150mm,中心孔眼直径Φ52mm，不少于4块，并沿直径分为两个半圆块。

⑸贯入量测定装置：百分表量程20mm，精度0.01mm，数量2个，对称固定于贯入杆上，端部与平台接触，平台跨度不小于50cm。

注：此设备也可用两台贝克曼梁弯沉仪代替。

⑹细砂：洁净干燥的细干砂，粒径0.3~0.6mm。

⑺其它：铁铲、盘、直尺、毛刷、天平等。
