天检牌TD135-1型承载板回弹模量试验仪（杠杆压力仪)

一、产品简介

TD135-1型承载板回弹模量试验仪（杠杆压力仪)由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0943-2008 《承载板测试土基回弹模量方法》发研制并生产的。

用于在室内对细颗粒土或粒径20mm以下的级配集料试件进行回弹模量测定。

二、技术参数

杠杆比： 20:1

承载板面积：Φ25.2mm-5cm²、Φ37.4mm-11cm²、 Φ         50.5mm-20cm²

百分表：0.01mm

仪器尺寸：575*220*530mm

仪器重量：20KGm

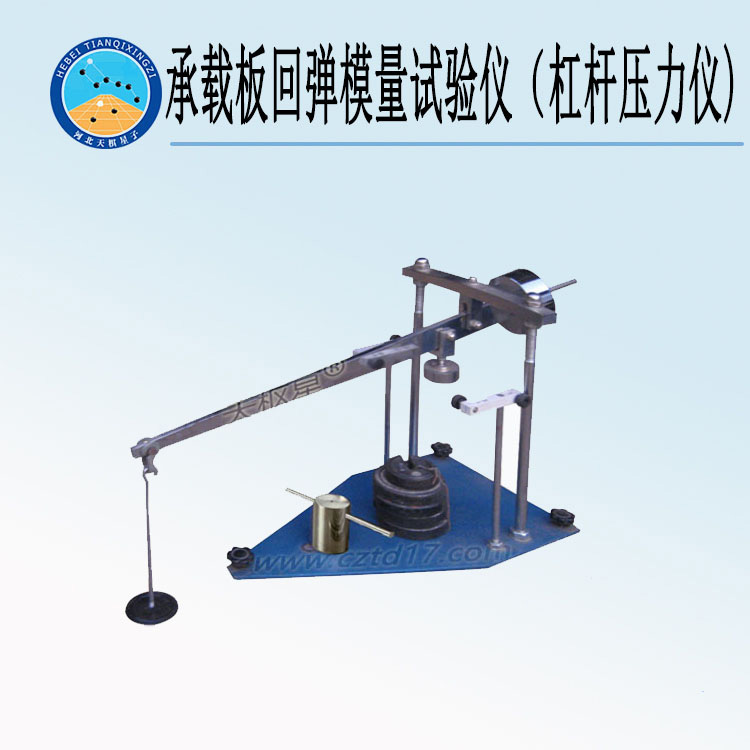

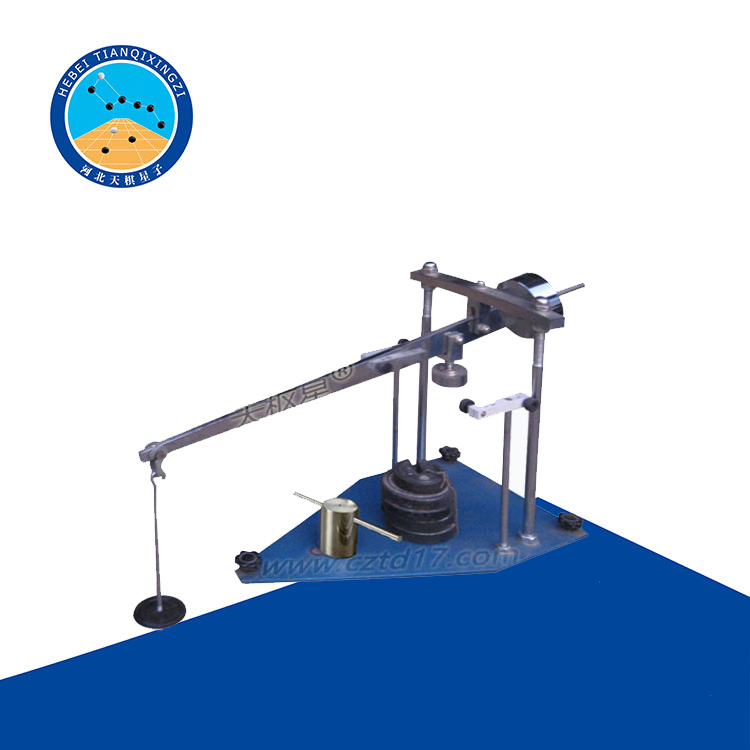

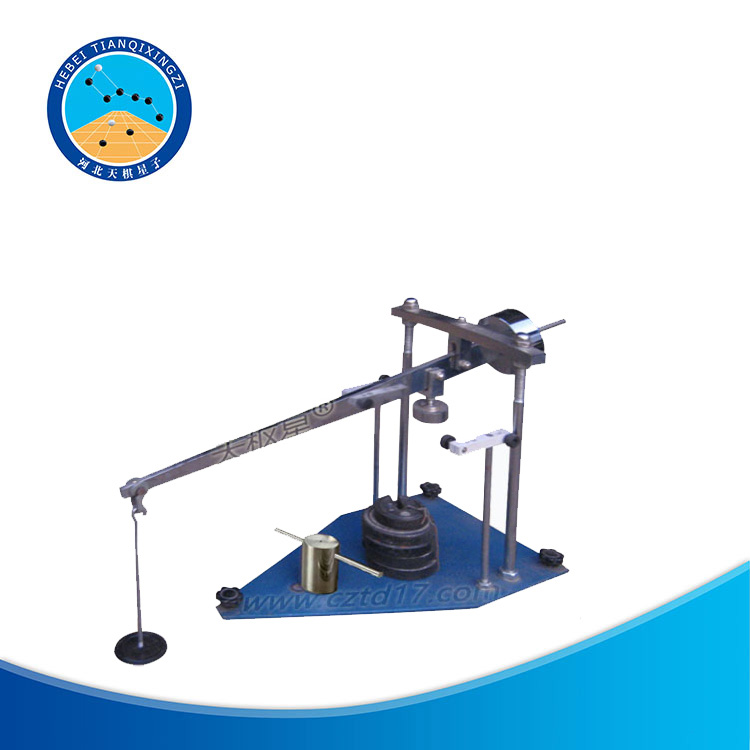

产品图片

三、使用说明：

1、试料的准备：如试料为粗颗粒的级配集料，则筛取试料中直径大于20mm的颗粒，如200mm以下的集料的颗粒组成不符合级配要求，则添加所缺粒料，使达到级配要求。

  2、击实试验：按击实试验法测定材料的最佳含水率和最大干容量，并绘制含水量干容重关系图。

  3、制试件,对于路基土做3---4组击实功能不同的试件。

例如：击实功能分别为5.62Kgcm/C㎡（相当于轻型击实仪实验法）12.5Kgcm/Cm,19.5Ggcm/Cm左右的试件，每组6---7各点，利用试件作回弹试模试验。

  4。对于路面材料，参照承载比试验法制作方法制取试件，同一试件作2—4个，其中一半进行泡水测膨胀量，然后一起进行逐级载荷试验（即测回弹模量）。
