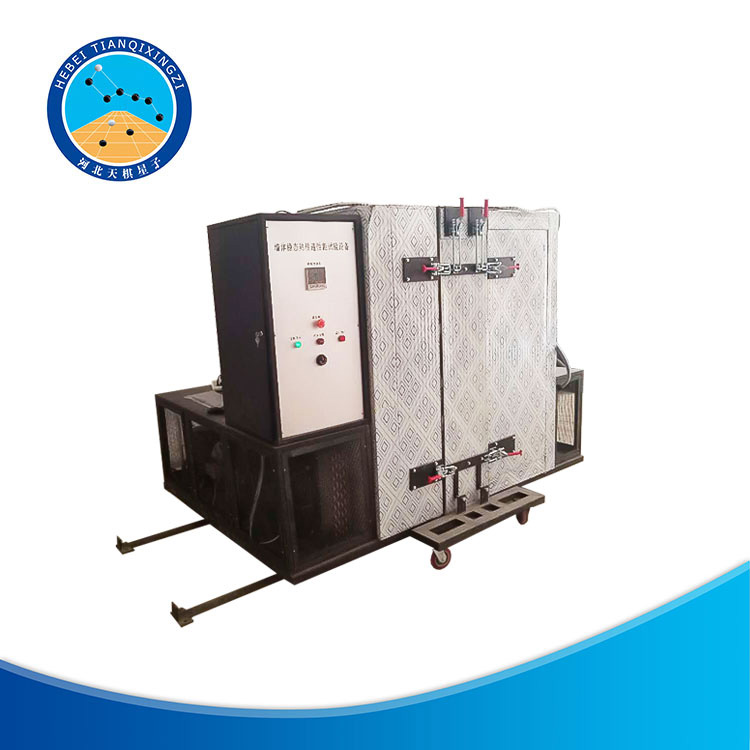

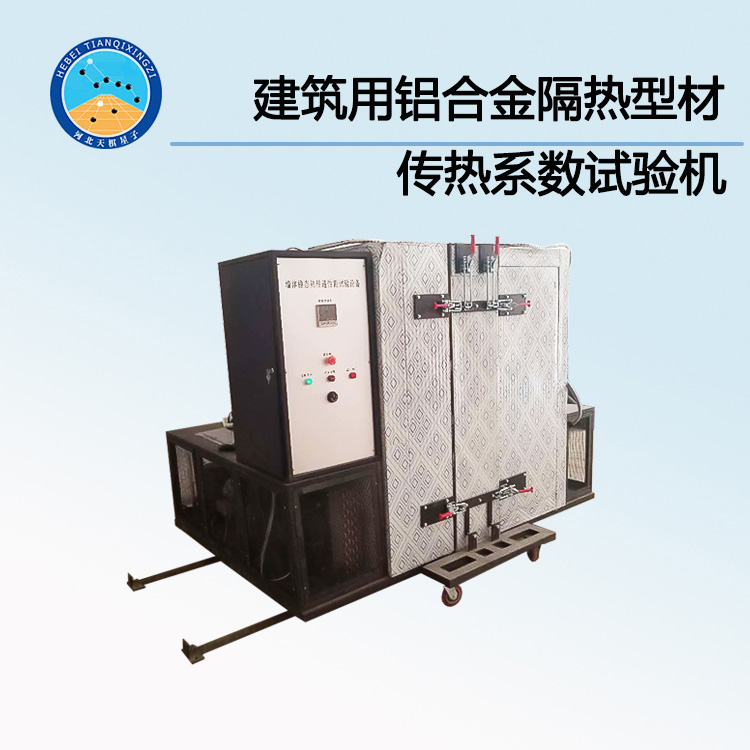

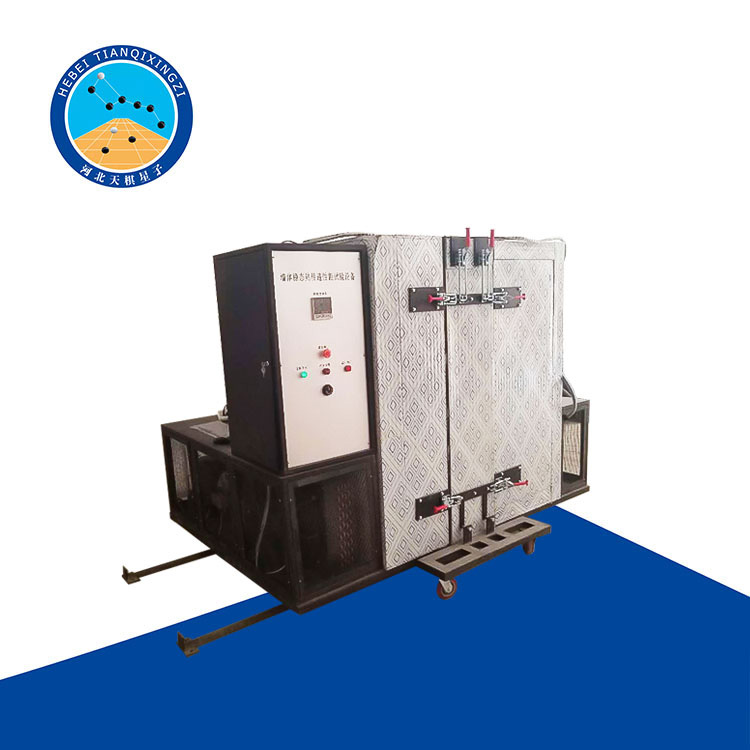

TD34482-1型建筑用铝合金隔热型材传热系数试验系统

一、产品用途

铝型材热传递系数测定仪，结合我公司多年生产建筑外窗（墙体）保温性能检测设备和稳态传热性质的测定标定和防护热箱法的先进成熟技术开发的，专门用于建筑铝型材传热性能的测定，是开展建筑节能检测的理想设备。

二、适用标准

GB/T34482-2017《建筑用铝合金隔热型材传热系数测定方法》

三、产品规格型号

TD34482-1型

1200mm×1200mm×300mm

洞口尺寸（宽×高×厚度）

四、产品主要技术参数

1、热室最高温度：35℃

2、热室温度控制精度：±0.1℃

3、电暖器功率：700W

4、冷室最低温度：-25℃

5、冷室温度控制精度：±0.2℃

6、制冷机组功率：3.0P

7、传感器分辨率：0.01

8、温差范围：25℃～50℃

9、电源要求：380V   10KW

10、加热功率测试精度：热室0.2级   冷室0.2级

11、加热功率：热室0-750W  冷室0-3000W

五、产品主要结构

检测装置由冷室、移动热室、移动试件框、压缩机组、环境温度控制系统以及计算机监控系统等六大部分构成。

六、产品主要技术特点

1、该设备采用工控机控制、数据采集、温度控制、测试曲线显示、打印测试结果等全部测试过程均自动完成。测温系统采用先进的数字温度传感技术、墙体102个温度测点，全部采用进口数字温度传感器，精度高，系统运行稳定可靠。

2、该设备采用聚苯乙烯泡沫塑料夹芯彩钢板制成冷室及热室，不但美观耐用，而且保温效果好。

七、产品突出特点

1．试件框采用低重心,高承载万向脚轮机构,可任意方向移动,试件干燥快、装卸方便。

2．热室设计完全满足国家标准要求的稳态传热原理，不采用风扇强制循环的控制方式，能够严格执行国家标准，保证测试数据真实、准确。热室也采用万向脚轮机构在进行墙体安装时，可任意方向移动，便墙体安装方便、灵活、效率高，劳动强度低。

3.冷室为固定式结构，可将压缩机组安装在室外，降低室内噪声。同时也减少了实验人员的工作量。并且避免因冷室移动造成压缩机组随之移动。大大提高了压缩机组的使用寿命。

4.系统采用全自动控制方式，控制精度高，达到稳态时间短。

5.该系统根据防护热箱法和标定热箱法兼容原理设计制造，按照标定热箱原理计算，使系统的测试精度更高，用户使用更加方便。因为单一防护热箱法测试误差较大。该检测装置完全符合国家标准要求，采用防护热箱法和标定热箱法相结合，实现稳态传热测试方法。

八、产品主要配置
