本文引用GB/T 50123-2019《土工试验方法标准》中动力触探试验

1一般规定

1.1动力触探试验根据锤击能量分为轻型、重型和超重型3种。

1.2轻型动力触探适用于浅部的素填土、砂土、粉土和黏性土，重型动力触探适用于中、粗、砾砂和中密以下碎石土，超重型适用于卵石、密实和很密的碎石土以及砾石类土。

2仪器设备

2.1本试验所用的仪器设备应符合下列规定：

v 动力触探仪：由落锤、探头和触探杆(包括锤座和导向杆)组成，其规格应符合表2.1的规定；

表2.1动力触探设备规格

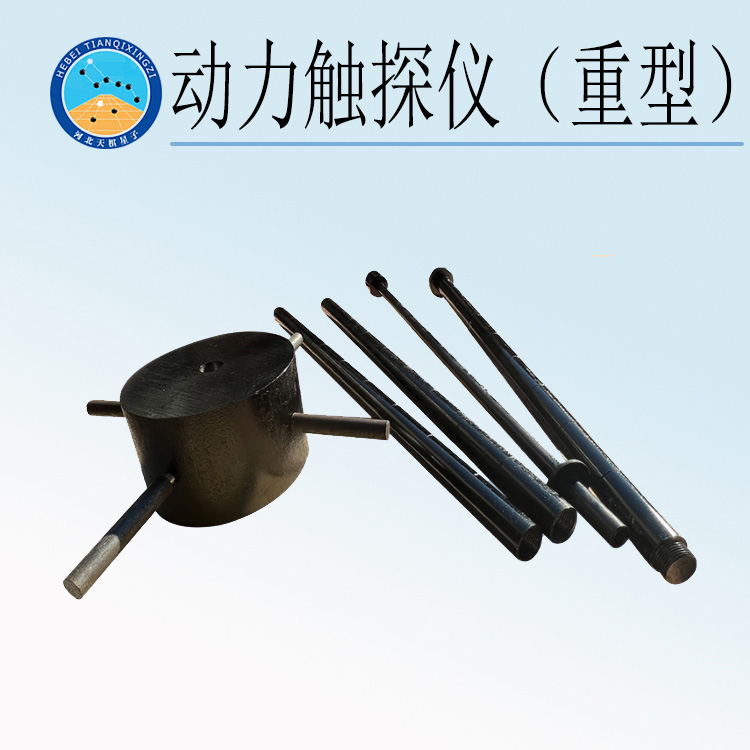

TD50123-CT1重型/2超重型动力触探仪

v 为保证锤击能量的恒定，动力触探设备应采用固定落距的自动落锤装置；

v 探头的尺寸如图2.1-1和图2.1-2所示。重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm,探头尖端的最大允许磨损尺寸为5mm;

图2.1-1轻型动力触探探头(单位：mm)

图2.1-2重型、超重型动力触探探头(单位：mm)

v 触探杆最大偏斜度为±2%,每个接头的容许最大偏心为0.2mm。重型和超重型动力触探的锤座直径应小于100mm,并不大于锤底面直径的一半。锤座和导杆的总质量不应超过30kg。

2.2试验时的仪器设备应符合下列规定：

v 锤击贯入应连续进行；防止锤击偏心、探杆倾斜和侧向晃动，保持锤座、导向杆与触探杆的轴中心成一直线。触探杆的接头应与触探杆具有相同的直径；

v 锤击速率每分钟宜为15击～30击，每贯入1m,宜将探杆转动一圈半，当贯入深度超过10m时，每贯入20cm宜转动探杆一次，使探杆能保持垂直贯人，并减少探杆的侧阻力，每一孔触探孔应连续贯入，只是在接探杆时才允许停顿。

3操作步骤

3.1轻型动力触探法试验应按下列步骤进行：

v 先用轻便钻具钻至试验土层标高以上0.3m处，将探头和探杆放入到孔内，保持探杆垂直，就位后对所需试验土层连续进行触探；

v 试验时，穿心锤落距为0.50m±0.02m,使其自由下落，记录每打入土层中0.30m时所需的锤击数，最初0.30m可以不记，然后连续向下贯入，记录下一深度的锤击数，重复试验到预定的试验深度；

v 若需描述土层情况时，可将触探杆拔出，取下探头，换贯入器进行取样；

v 如遇密实坚硬土层，当贯入0.30m所需锤击数超过100击或贯入0.15m超过50击时，即可停止试验；如需对下卧土层进行试验时，可用钻具穿透坚实土层后再贯入；

v 本试验一般用于贯入深度小于4m的土层。必要时也可在贯入4m后用钻具将孔掏清后再继续贯入2m。

3.2重型动力触探法试验应按下列步骤进行：

v 试验前将触探架安装平稳，使触探保持垂直地进行，触探杆应保持平直，连接牢固。

v 贯入时，应使穿心锤自由下落，落锤落距为0.76m±0.02m。地面上的触探杆的高度不宜过高，以免倾斜与摆动太大。

v 贯入过程应连续进行，所有超过5min的间断都应在记录中予以注明。

v 及时记录每贯入0.10m所需的锤击数。其方法可在触探杆上每隔0.10m划出标记，记录锤击数；也可以记录每一阵击的贯入度，然后再换算为每贯入0.10m所需的锤击数。

v 对于一般砂、圆砾和卵石，触探深度不宜超过12m～15m,超过该深度时，应考虑触探杆的侧壁摩阻影响。

v 每贯入0.10m所需锤击数连续3次超过50击时，即停止试验。当需对土层继续进行试验时，应改用超重型动力触探。

v 本试验也可在钻孔中分段进行。可先进行贯人，然后进行钻探直至动力触探所及深度以上1m处，取出钻具将触探器放入孔内再进行贯人。

v 本试验用于贯入深度小于12m～15m,当超过15m时，需考虑探杆侧壁摩阻的影响。

3.3超重型动力触探法试验应按下列步骤进行：

v 贯人时穿心锤自由下落，落距为100m±0.02m。贯入深度不宜超过20m,超过该深度时，需考虑触探杆侧壁摩阻的影响。

v 其他步骤可参照本标准第3.2条第1款～第5款的规定进行。

v 本试验N₁20的正常击数为3击～40击，击数超过这个范围，如遇软黏土，可记录每击的贯入度，如遇硬土层，可记录一定击数下的贯入度。

4计算、制图和记录

4.1触探指标应按下式计算：

N_63.5=100N₀/ΔS

式中：N63.5——每贯入0.10m所需的锤击数，超重型动力触探为N₁₂₀;

N₀——相应的一阵击锤击数；

ΔS——一阵击的贯入度(mm)。

4.2动贯入阻力qa应按下式计算：

q_d=Q_lc²/（Q_lc+Q_c1）·(H₁N₀/A_tΔ_S)×1000

式中：q_d——动贯入阻力(kPa);

Q_Ic——落锤重(kN);

Q_ct——触探器被打入部分(包括探头、触探杆、锤座和导向杆)的重量(kN);

H₁——落距(m);

A_t——探头面积(m²)。

4.3动力触探曲线应按下列规定绘制：

v 计算单孔分层贯人指标平均值时，应剔除超前和滞后影响范围内及个别指标的异常值；

v 以深度为纵坐标，贯入指标为横坐标，绘制贯入指标与触探深度曲线。

4.4动力触探试验的记录格式应符合本标准附录D表D.80和表D.81的规定。
