一、产品概述

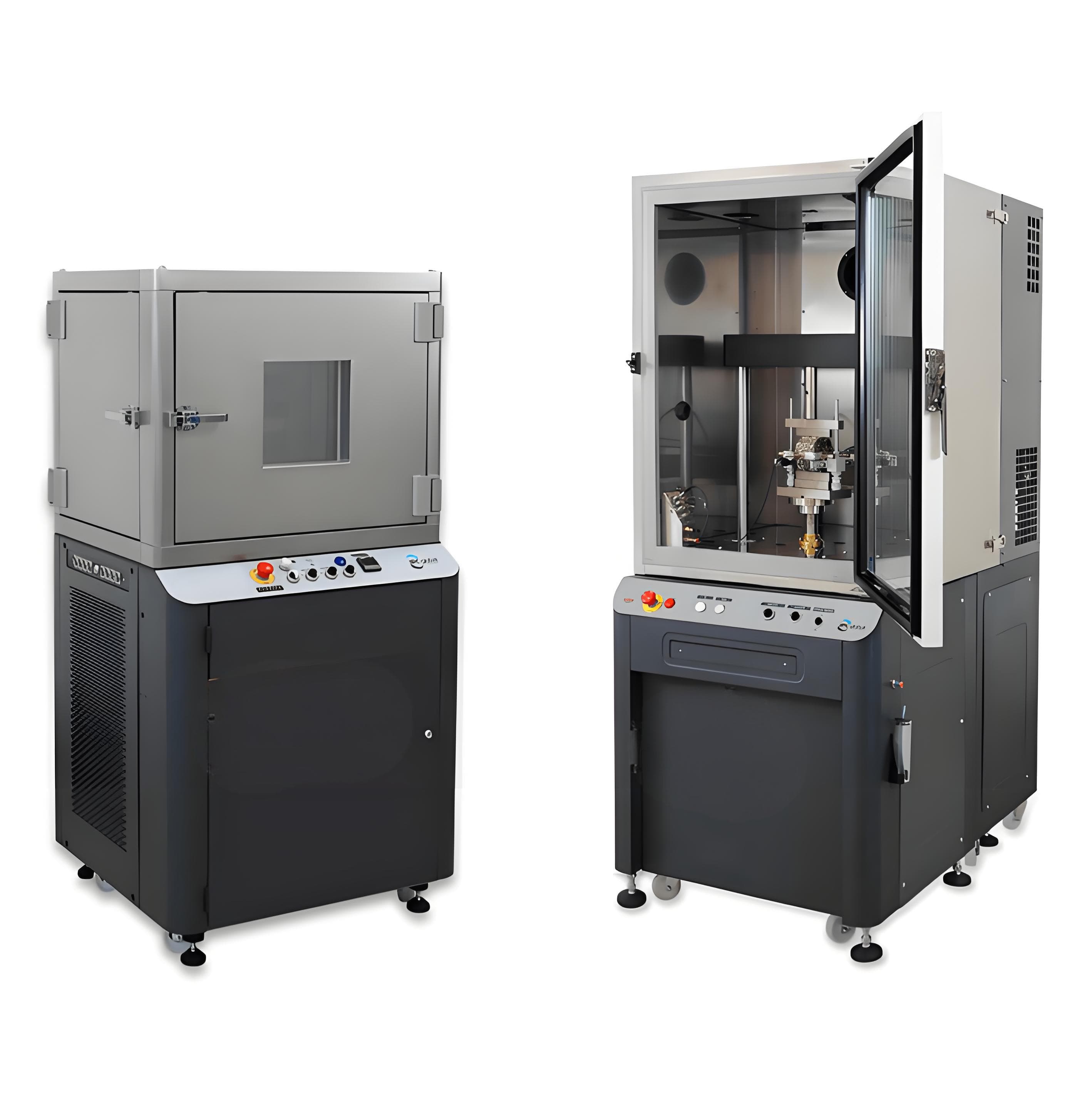

TD746-1型沥青混合料单轴贯入强度试验仪是依据JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中T0746—2025标准研发的专业检测设备，用于测定沥青混合料的贯入强度，以评价其在高温条件下的抗车辙性能及力学特性。本设备支持室内成型试件（如轮碾法成型的标准试件）或现场钻取芯样的贯入强度测试，广泛应用于沥青路面材料研发、质量控制及工程验收。
二、适用标准
试验规程：JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0746—2025《沥青混合料单轴贯入强度试验》。
三、设备功能与适用范围
主要功能：通过伺服加载系统对沥青混合料试件施加恒定速率的轴向压力，实时采集压力-位移数据，分析试件破坏时的力学响应，计算贯入强度以评估高温性能。
适用试件：
室内成型标准试件（推荐）或现场钻取芯样；
标准试件直径为150mm±2mm（公称最大粒径≤16mm时可采用100mm±2mm），高度为100mm±2mm；现场芯样高度需满足38～102mm。
四、技术参数
项目 | 参数要求 |
控制系统 | 天社星试验控制系统（全自动控制） |
数据采集频率 | ≥50Hz |
加载能力 | 不小于10kN，精度±10N |
最大荷载限制 | 不超过量程的80%（即≤8kN） |
加载速率控制 | 1mm/min±0.1mm/min（可自由设定） |
环境箱 | -20~60℃控温精度±0.1℃， |
贯入压头 | Q235不锈钢材质，硬度HRC10~HRC30； |
压头直径 | Φ42、Φ28.5 |
额定电压/功率 | 220V±10%，3kW |
配套设备（用户自备） | 电热鼓风干燥箱、卡尺、浸水天平 |
五、试验准备
5.1试件规格要求
标准试件：直径150mm±2mm（公称最大粒径≤16mm时可采用100mm±2mm），高度100mm±2mm。
现场芯样：高度38～102mm（若两端不平滑，需用切割机切除至平整）。
5.2试件制备
室内试件：按T0740规程拌制沥青混合料，或按T0701从拌和楼取料；经T0740规定的短期老化后，按T0736成型标准试件。
现场芯样：按T0701从路面钻取，两端不平滑时需切割平整。
5.3试件筛选
测量试件三个位置的直径和高度（取平均值），不符合尺寸要求的试件废弃。
测定试件的空隙率、VMA（矿料间隙率）、VFA（有效沥青饱和度）等参数，空隙率与设计值偏差应≤±1%。
试件制备后，若在15℃以下环境避光保存，存放时间不超过14天，且不可堆叠。
每组试验试件数量：5～6个（建议不少于5个以保证数据可靠性）。
六、试验步骤
6.1试件保温
将试件与对应规格的贯入压头（150mm或100mm）一同放入预热至60℃±0.5℃的环境箱中保温，保温时间5～6小时。
若环境箱容量不足（试件较多），可将试件置于60℃±2℃的电热鼓风干燥箱中保温（需确保温度均匀性）。
6.2试件安装与对中
将保温后的试件垂直放置于试验仪的试件台上，调整位置使试件中心与贯入压头轴线严格对中。
6.3压头初始接触调节
粗调：提升或降低压头，使其与试件表面距离约1mm。
微调：继续精确调整压头高度，直至压头与试件表面轻轻接触，此时压力传感器显示的接触压力接近0.05kN（确保无初始过载）。
6.4加载与数据采集
启动加载装置，设置加载速率为1mm/min±0.1mm/min（由伺服系统精准控制）。
实时记录压力（kN）和位移（mm）数据，直至试件应力值下降至应力极值点（最大应力）的90%时，自动停止试验。
七、数据处理
7.1应力-变形曲线与最大应力
绘制典型的单轴贯入应力-变形曲线（横坐标为位移，纵坐标为压力对应的应力）。
取曲线上试件破坏时的最大应力值（σP），精确至0.1MPa。
7.2贯入强度计算
按公式(T0746-1)计算贯入强度（Rτ），精确至0.1MPa：
RT=(σp˙fT)/f1
式中：
RT——贯入强度，MPa；
σp——试件破坏时最大应力，MPa；
fT——修正系数（根据试件直径确定）；
f1——取样系数（室内成型试件为1，现场钻芯试件为1.15）。
修正系数fT计算规则：
直径150mm标准试件：固定取fT=0.35；
直径100mm标准试件：固定取fT=0.34；
非标准试件（直径或高度超出标准范围）：按以下公式计算：
直径150mm试件（高度h为38～102mm）：fT=0.0023h+0.12（公式T0746-2）；
直径100mm试件（高度h为38～102mm）：fT=0.0012h+0.22（公式T0746-3）。
7.3异常值剔除与结果取值
当一组测定值中，某单个值与平均值之差超过标准差的k倍时，该值予以舍弃，剩余数据的算术平均值作为最终结果（精确至0.1MPa）。
k值规则：试验试件数n为4、5、6时，分别取k=1.46、1.67、1.82。
以上步骤均由控制系统全自动采集和计算。
八、试验报告内容
试验报告应包含以下信息：
1.试验项目名称与执行标准：明确为“沥青混合料单轴贯入强度试验”，引用标准JTG 3410-2025-T0746—2025。
2.沥青混合料类型：如AC-13、SMA-16等（需注明公称最大粒径）。
3.试验基本信息：日期、仪器型号（TD746-1）、设备编号。
4.试件信息：接样日期、试件尺寸（直径×高度）、成型方式（室内/现场）、毛体积相对密度、空隙率。
5.试验条件与结果：试验温度（60℃或其他）、加载速率（1mm/min）、计算得到的贯入强度值（含平均值、标准差及异常值处理说明）。
6.其他说明：如试件异常情况、环境温湿度干扰等需备注的内容。
注意事项：
试验前需检查设备各部件（如压头、传感器、环境箱控温系统）是否正常，确保加载速率与温度控制精度符合要求。
试件保温时间不足或温度偏差过大可能导致结果失真，需严格按60℃±0.5℃控制。
贯入过程中若出现异常波动（如试件突然碎裂），需记录现象并分析原因。
设备可自动导出试验表格。
