产品简介：

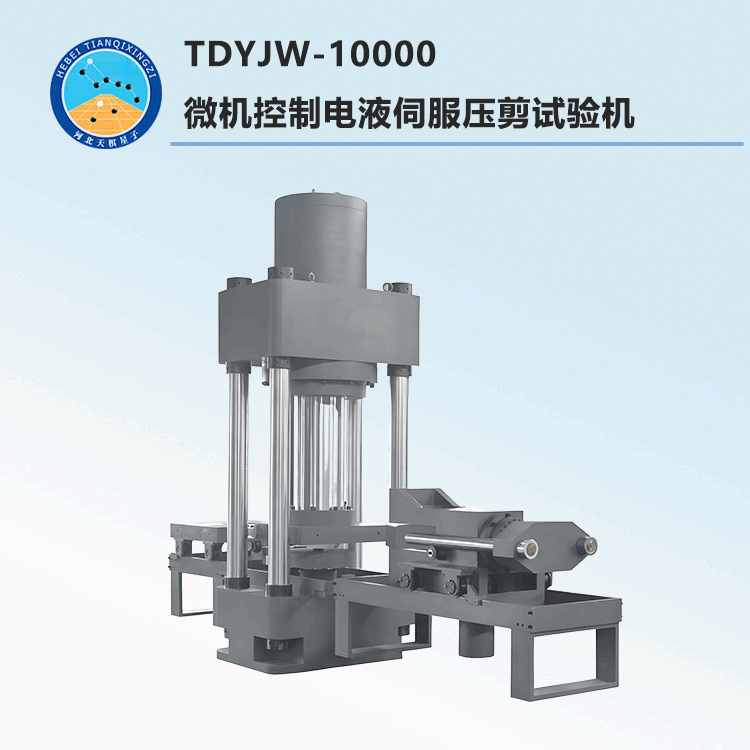

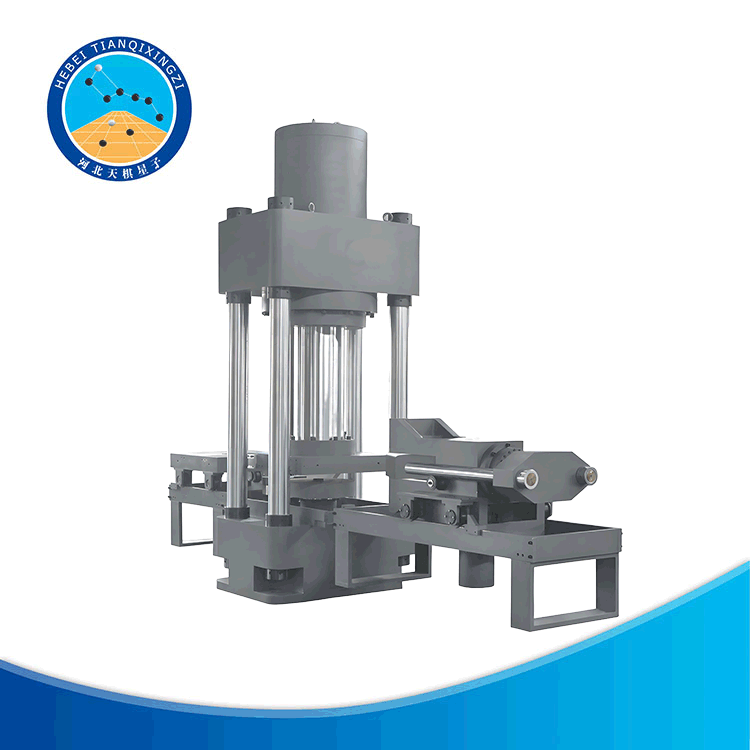

TDYJW-10000型微机控制电液伺服压剪试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其主要结构由试验主机框架、剪切机架、转角测量机架、主油源(液压动力源)、电气控制系统等组成，试验力10000kN，试验机准确度等级1级。

TDYJW-10000型微机控制电液伺服压剪试验机主要用于各种桥梁板式、盆式橡胶支座在抗压、抗剪切力的复杂条件下，检测支座的轴向径向抗压、抗剪、转角力学试验;可进行橡胶支座的抗压强度、抗压弹性模量、抗剪粘结性能、抗剪老化、摩擦系数、转角等试验，也可以进行混凝土等其他材料试样的弹性模量及压缩性能检测。

该试验机及配件符合以下标准要求：

GB/T2611《试验机通用技术要求》

GB/T3159《液压式万能试验机》

JB/T11582《压剪试验机》

GB20688.4《橡胶支座 第四部分：普通橡胶支座》

GB/T17955《球型支座技术条件》

JT/T4《公路桥梁板式橡胶支座》

JT/T391《公路桥梁盆式橡胶支座》

TB/T1893《铁路桥梁板式橡胶支座》

TB/T2331《铁路桥梁盆式支座》

TB/T3320《铁路桥梁球式支座》

技术参数：

试验力：10000KN

准确度等级：1级

上下压板距离：800mm

压板尺寸：1050mm×1050mm
主油缸活塞行程：800mm

轴向变形测量范围：0-20mm

径向变形测量范围：0-10mm

主机外形尺寸/重量：6000mm×1750mm×4150mm/38000Kg

油源柜尺寸/重量：1400mm×1000mm×1300mm/1100Kg

剪切试验部分
水平剪切力：2000 KN；
水平活塞行程： 200mm；
剪切板尺寸：1050mm×1050mm；
拉伸速度：0-100mm/min；
位移测量范围：0-200mm；

转角试验部分
转角顶出力：1000KN；
转角活塞行程：200mm；
位移测量范围：0-20mm；

整机功率：20KW
