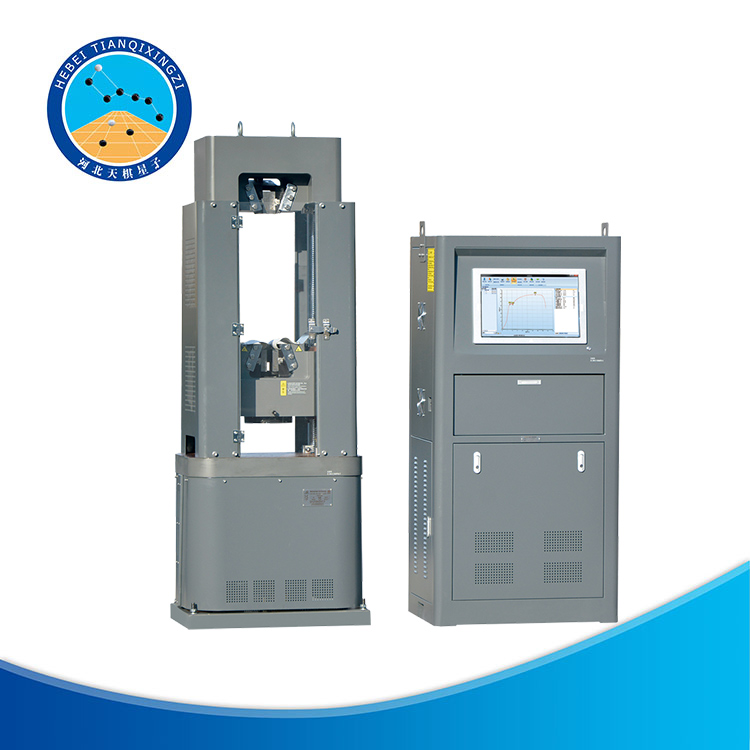

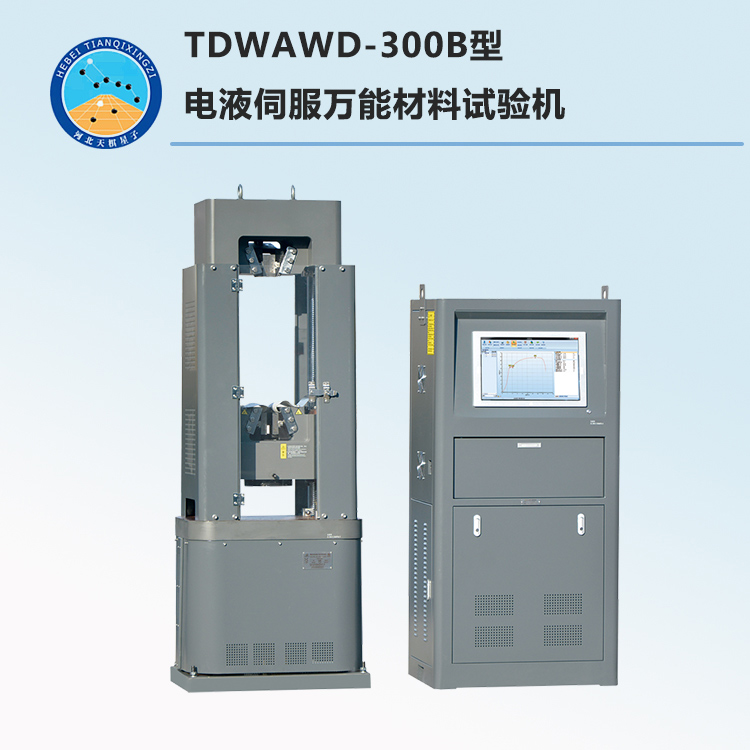

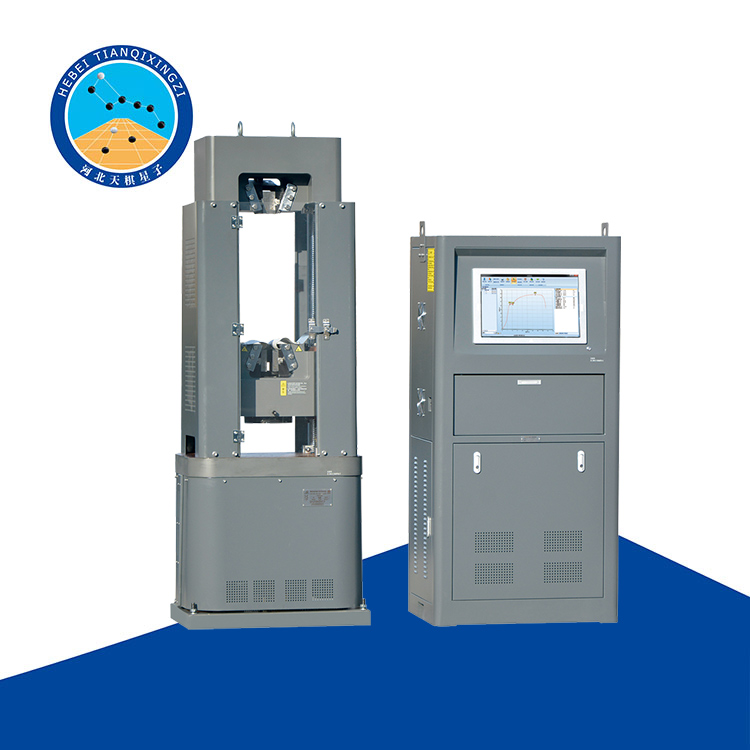

TDWAWD-300B型电液伺服万能试验机是采用了液压动力源驱动，电液伺服控制技术， 计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成，试验力300kN。

该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。

技术参数

试验力：300KN

试验机级别：1级（0.5级）

压缩面间距：600mm

拉伸间距：700mm

活塞行程：200mm

圆试样夹持直径：Φ10mm-Φ32mm

扁试样夹持厚度：0mm-20mm

上下压板尺寸：Φ150mm

主机外形尺寸：800mm×620mm×2000mm

油源柜尺寸/重量：860mm×640mm×1780mm/300kg

主机重量：1850kg

整机功率：3KW
