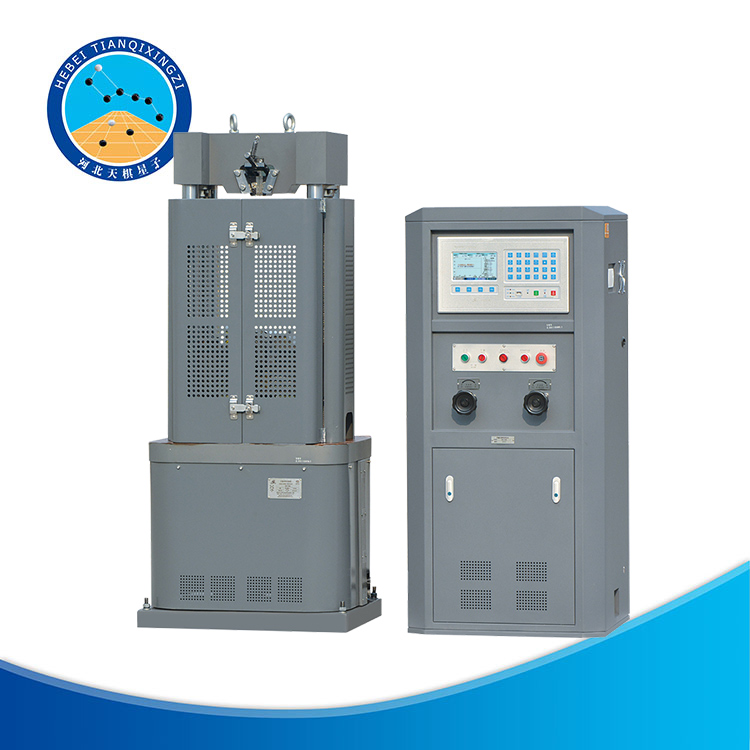

TDWE-100B型电液式万能材料试验机是采用了液压动力源驱动，采用智能测控仪表对试验数据采集处理，其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成，试验力100kN。

TDWE-100B型电液式万能材料试验机可以满足关于金属拉伸试验规定中的标准试验要求，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度等性能指标。

该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。

技术参数

试验力：100KN

试验机级别：1级

压缩面间距：500mm

拉伸间距：600mm

活塞行程：200mm

圆试样夹持直径：Φ6mm-Φ22mm

扁试样夹持厚度：0mm-15mm

上下压板尺寸：Φ110mm

主机外形尺寸：800mm×620mm×1850mm

油源柜尺寸/重量：550mm×500mm×1200mm/100Kg

主机重量：1400Kg

整机功率：1.3KW
