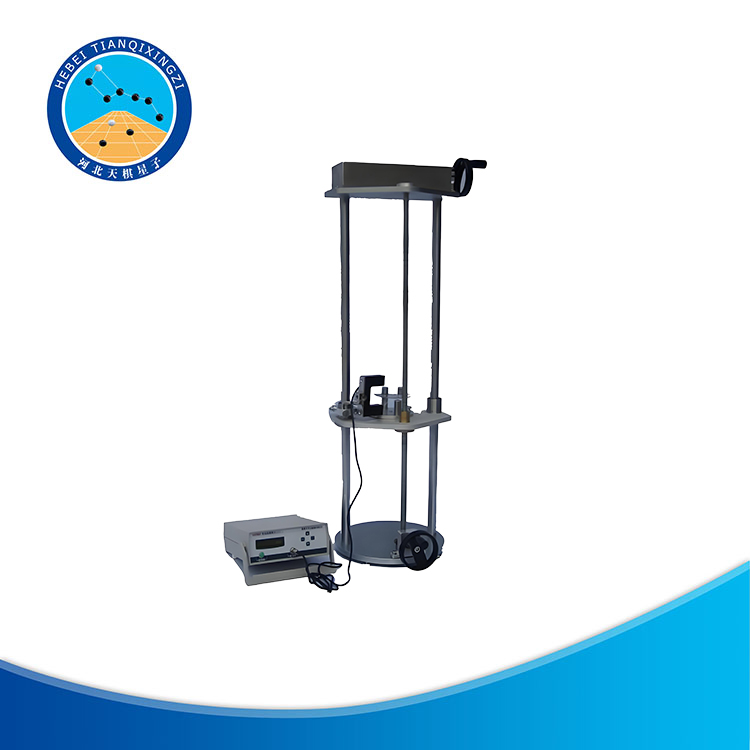

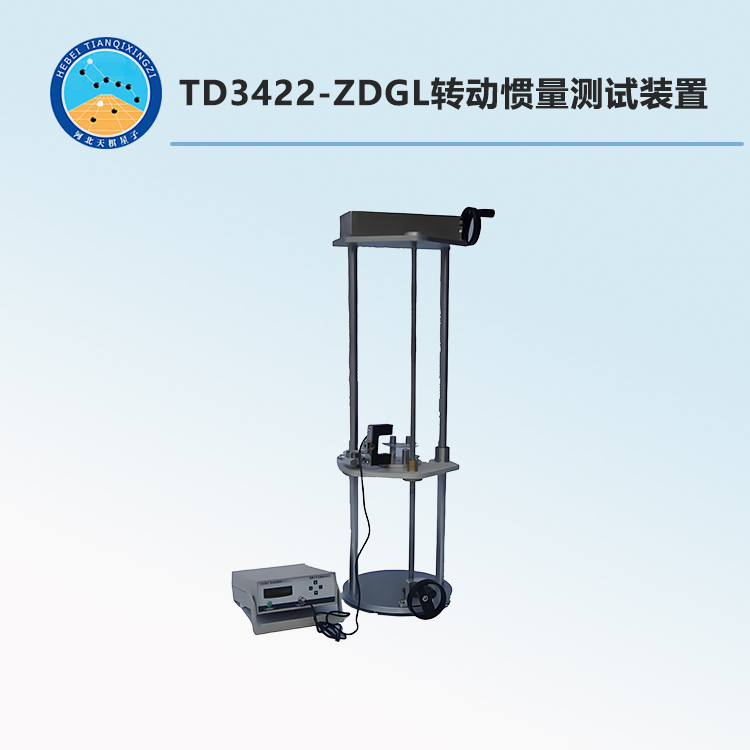

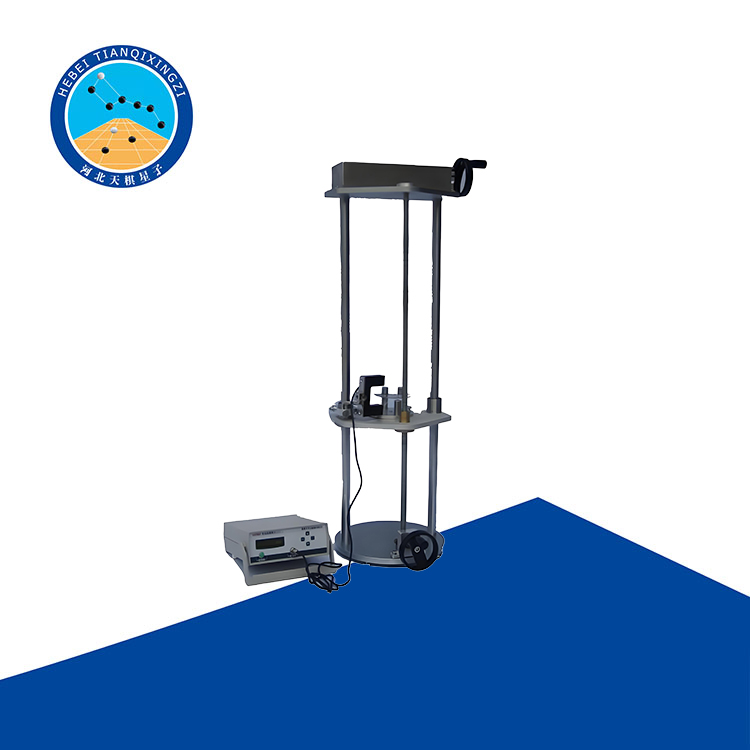

TD3422-ZDGL型三线摆-转动惯量测试装置是运用等效理论和三线摆原理测定异形非均质刚体转动惯量的仪器。通过实验能让学生掌握转动惯量计算的理论公式和等效测试方法求异形非均质刚体的转动惯量，了解摆线长度对测量误差的影响。

技术参数：

电源电压及功率：（220±10%）V，（50±5%）Hz；功率≤2VA

工作温度范围：0~40℃

时间分辨率：0.01s

摆角：≤15°可调

摆线长度：0~80cm可调

仪器外形尺寸：1100mm×500mm×550mm

仪器配置：
三线摆支架(线长可调，摆角可调)、光电门1套、微秒计、钢尺。

实验内容 :
1、用三线摆实测圆盘的扭振周期，比较理论计算与实测的误差，验证圆盘转动惯量的理论公式与扭振公式的正确性。
2、用等效理论方法测试和求取非均质发动机摇臂的转动惯量。
