TD3418H系列结构力学组合实验装置主要针对于结构力学、钢筋混凝土结构设计、钢结构框架设计等实验课程开发研制的系列教学实验设备。主要由TD3418H-I型和TD3418H-Ⅱ型组成，两种实验装置各有测用电，但有着相同的设计理念。随着实验技术的发展和进步，其功能在不断地丰富与完善，实验模型在不断扩充，相关配件也在不断改进。形成了以结构力学、钢结构、钢筋混凝土等实验教学为主导产品。

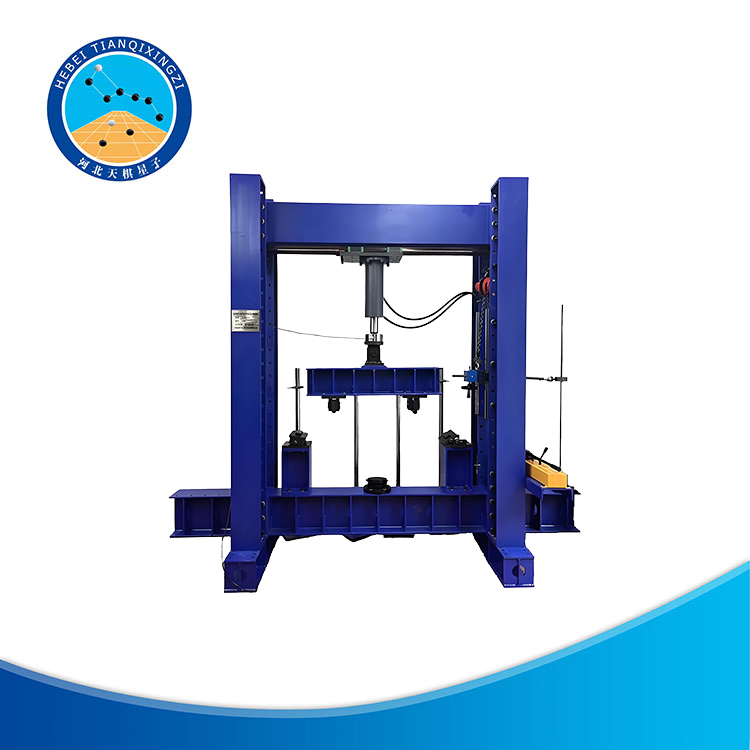

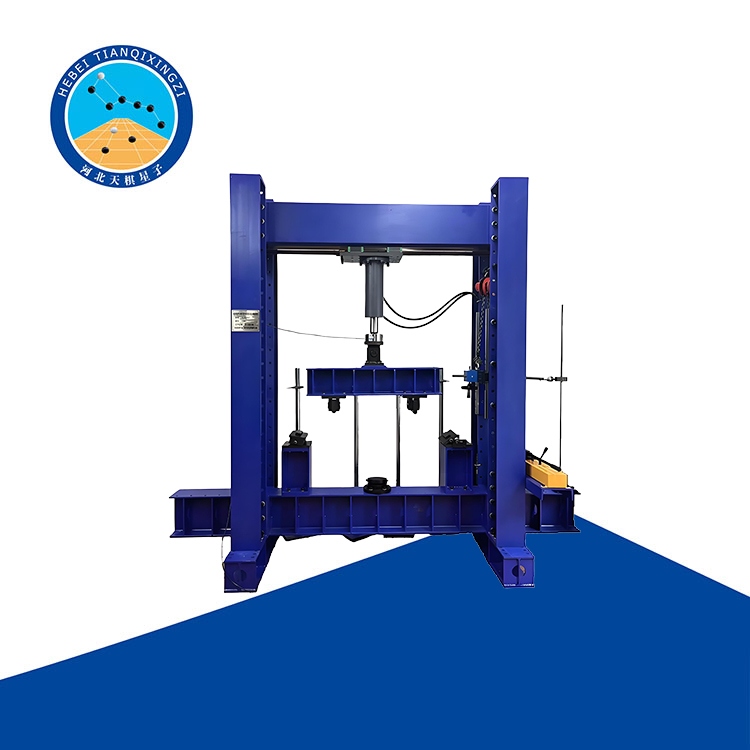

TD3418H-Ⅱ型为TD3418H-I型的增强版，采用四立柱结构，主框架的承载力得到了较大提高，较适合进行钢筋混凝土、钢结构课程实验教学，可进行短柱偏心压缩实验和较长混凝土梁试件的弯曲破坏性实验，加载框架皆采用自反力结构，主要适用于目前没有结构实验室的高校。

加载架整体采用门市框架自反力结构，可进行拉压加载，上、下横梁均采用箱梁结构。上、下横梁通过四根槽型钢立柱连接，实验空间开放，试件的长度不受门式加载框宽度限制。上横梁高度按模数可调，以满足不同高度试件的需求。上横梁通长安装直线导轨，随动小车平台可沿导轨移动，并在任意位置锁紧。梁弯曲实验支座间距可调。

整体尺寸：3000×800×2500mm，有效实验空间3000×1700mm；方便各类梁弯曲及短柱压缩实验加载测试设备的安装，方便水平加载实验功能的扩充。加载单元采用液压加载方式，手动换向、手动加载，加载分配梁可与加载油缸、测力传感器、加载分配点直连，以方便实验的快速准备。梁跨中最大载荷时梁挠度不大于梁跨距的1/1000，框架水平载荷按250kN，梁跨中最大载荷500kN设计，梁跨中最大载荷时梁挠度不大于梁跨距的1/1000。

用户可根据实验需要可选配电液伺服控制加载（较大载荷加载包含电液伺服控制器、分油子站、伺服子站）。

TD3418H-Ⅱ型实验装置可开设实验项目（需配置不同的实验组件）
1.包含TD3418H-I型实验装置实验项目
2.不同配筋比例类型足尺钢筋混凝土简支梁正截面、斜截面破坏性实验
3.其它类梁三点或四点弯曲试验
4.短柱偏心压缩实验
5.几何常变、几何瞬变、几何不变体系认识实验
6.杆件内力测试原理实验
7.静定、超静定结构内力分布实验
8.超静定钢架的力法实验
9.超静定钢架的位移法实验

TD3418H2（可配置）电液伺服控制器
