概述：

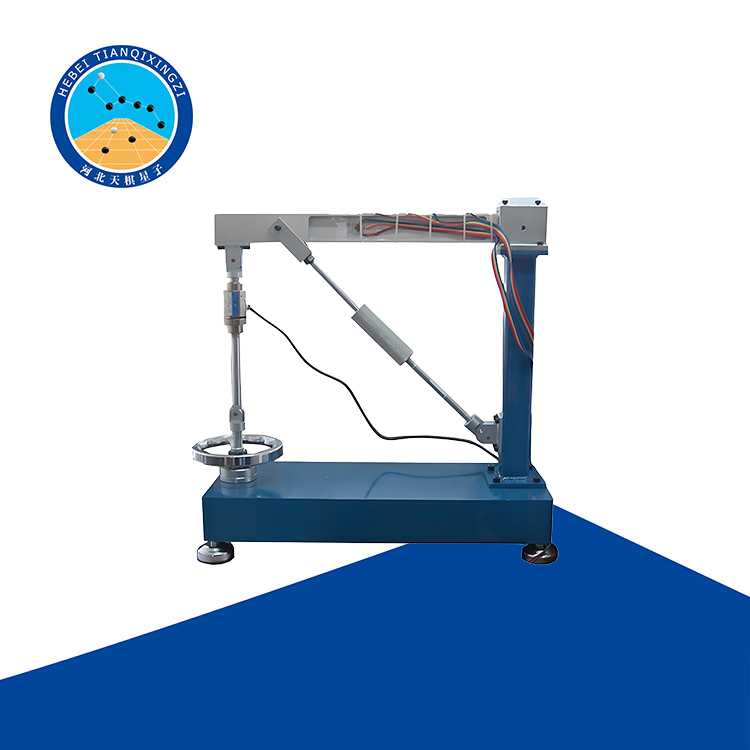

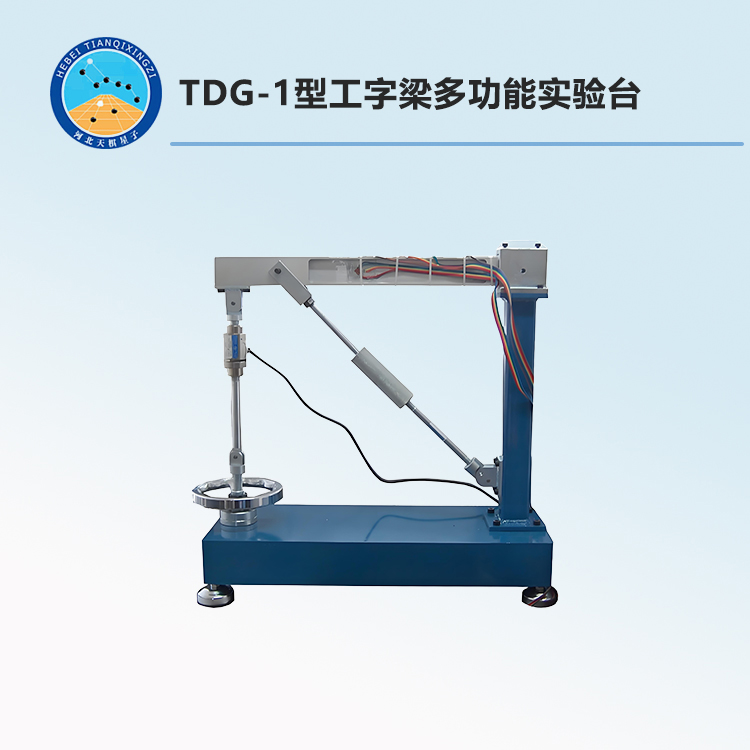

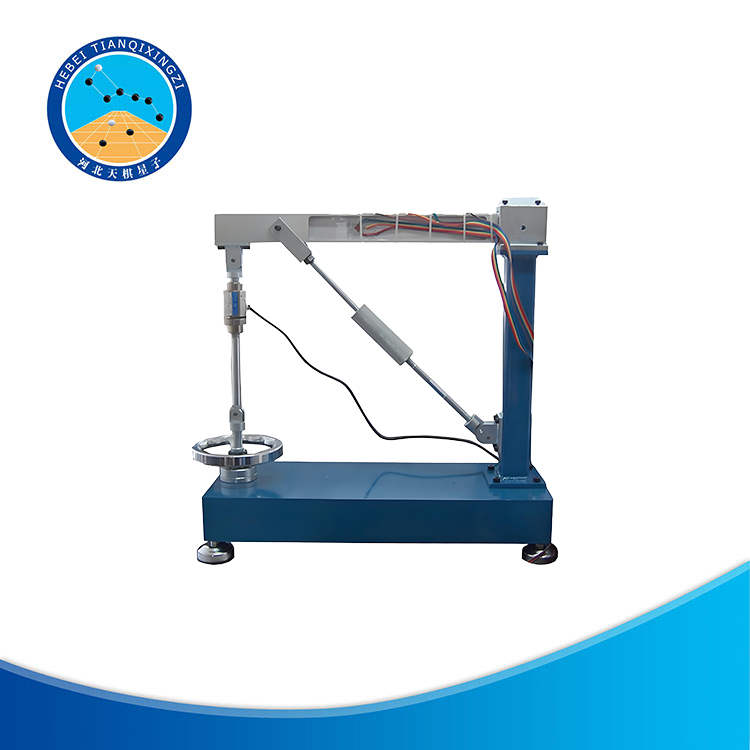

TDG-1型工字截面梁多功能综合实验装置，由于实验内容可以自由选择。因此该装置即可以用于少学时、中学时，也可用于多学时的基础力学实验教学。

性能特点：
该装置具有体积小、结构简单、可灵活变换不同结构形式、实验内容丰富等特点。涉及材料力学的“杆件拉伸、压缩、梁的弯曲、静定结构、超静定结构等复合受力条件下杆件受力分析”等。
实验台采用涡轮蜗杆进行加载，试件受力变形，通过应变片由静态电阻应变仪显示应变值，载荷值通过传感器由应变仪显示力值。该实验台整机结构紧凑，加载稳定、操作省力，实验效果好，易于学生自己动手。本设备表面经过细致处理，结构紧固耐用；配有表面进行处理的标准试件和附件。体积小巧，便于搬动，可放置在桌子上。

实验装置主要技术指标：

载荷范围：700N

传感器量程：1000N

试件材料：铝合金

切变模量：G=27GPa

弹性模量：E=70GPa

泊松比：μ=0.33

试件尺寸(mm)：560×48×24

加载机构作用行程：45mm

过载能力：150%

外形尺寸(mm)：620×220×550

重量：约24 kg
