产品介绍

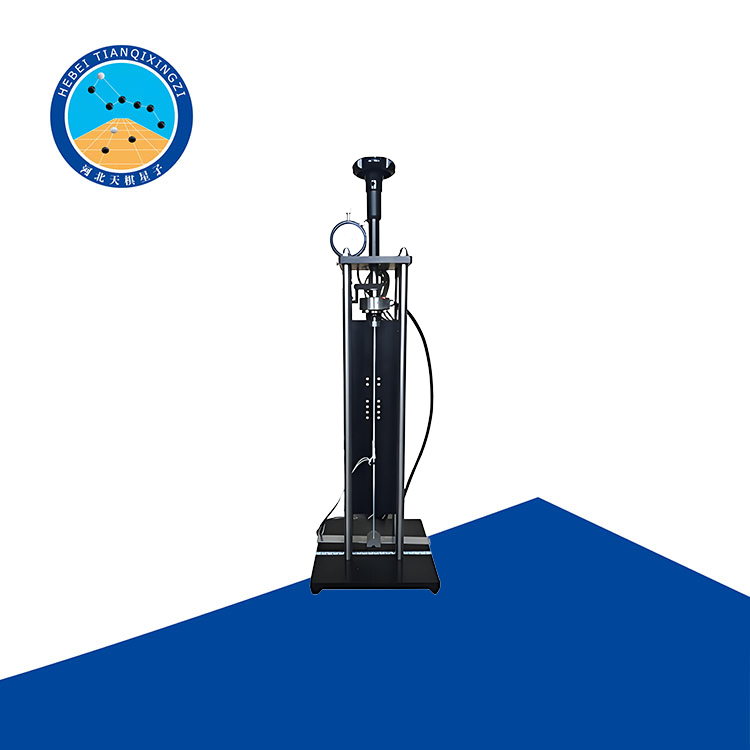

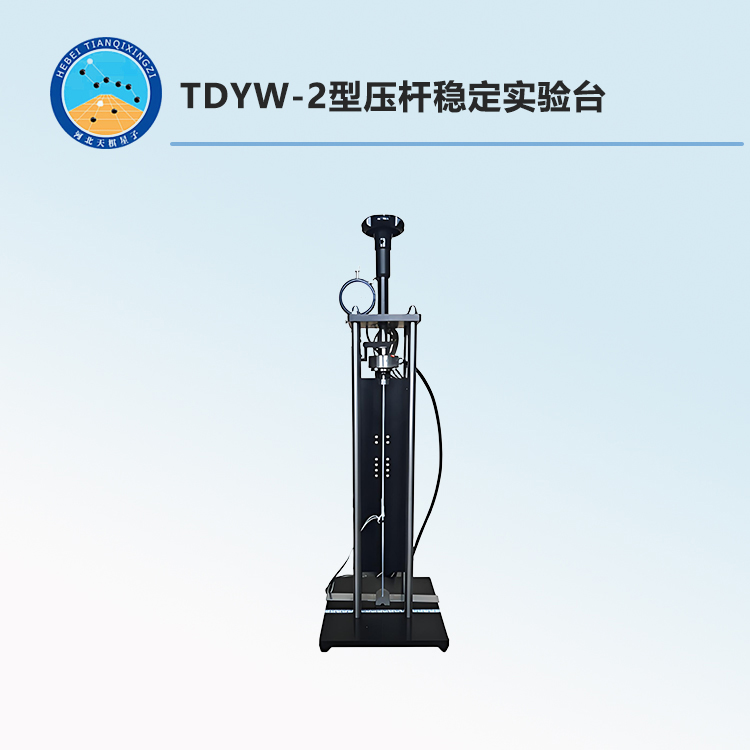

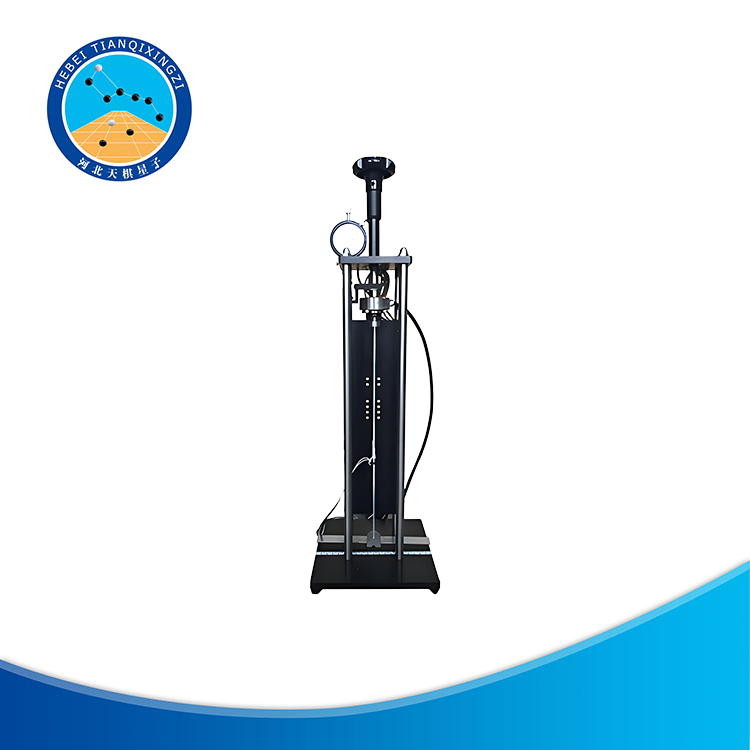

　　TDYW-2型压杆稳定实验装置是为了完善和改进材料力学实验而研制的，由实验台架、实验试件、支撑方式附件、压力传感器、位移传感器以及加载机构组成。该装置体积小巧，功能丰富，测力传感部分与实验台一体化设计，加载方便准确。该装置整体结构四柱式结构设计，变换不同的支撑附件可实现不同支撑方式的压杆稳定实验。通过专用测试仪可实现测量数据实时观察记录，或通过采集分析软件实现计算机控制，并进行测量数据的采集、处理和分析。
　　

产品功能及试验项目
　　基本实验项目
　　1、两端铰支；
　　2、一端铰支，一端固支；
　　3、两端固支；
　　4、两端铰支，中间支撑；
　　5、一端铰支，一端自由；
　　6、一端铰支，一端滑动；
　　7、一端固定，一端自由；
　　8、一端固定，一端滑动；
　　9、一端弹性支撑，一端铰支；
　　10、一端弹性支撑，一端固支；
　　11、一端弹性支撑，一端自由；
　　12、一端弹性支撑，一端滑动；

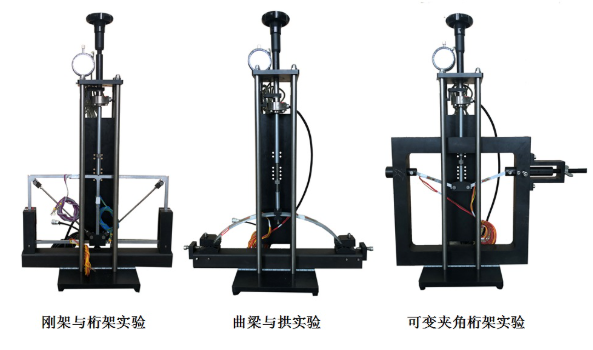

　　可扩展实验项目
　　1、可变夹角桁架实验；
　　2、刚架与桁架实验；
　　3、曲梁与拱实验。

技术参数

　　1、载荷范围：                     0-2kN；
　　2、安全过载能力：              120%；
　　3、加载速度：                     1mm/转（手柄）；
　　4、试件弹性模量：               210GPa；
　　5、加载作用行程：               25mm；
　　6、重      量：                      7.5Kg；
　　7、外形尺寸：长×宽×高       200×200×650mm 。
　　

完成基本实验配置
　　1、TDYW-2型压杆稳定实验台一套；
　　2、压力传感器一只；
　　3、位移传感器一只；
　　4、实验梁试件；
　　5、综合测试仪一台。
