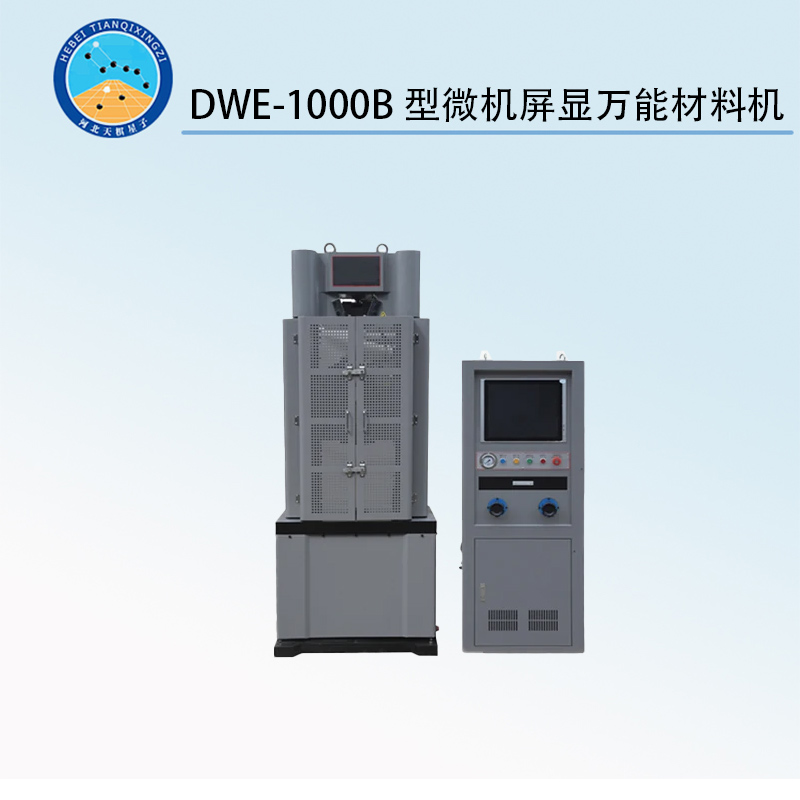

DWE-1000B型微机屏显万能材料机

一、产品简介

试验机采用了液压动力源驱动，采用测控系统对试验数据采集处理，其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成，Z大试验力1000KN，试验机准确度等级优于1级。

TDWE-1000B型微机显示万能材料试验机可以满足国家关于金属拉伸试验规定中的标准试验要求，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型试验，可以求取所测材料的抗拉强度、屈服强度等性能指标。

二、功能介绍

该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间，下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能如:配装螺栓夹具可做螺栓的拉伸，配装弯曲夹具可做圆棒或板材的弯曲试验配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝及水泥样块试验。该试验机及配件。符合GB/T228、GB/T2611、GB/T3159标准要求。

三、主要技术参数

Z大实验力：1000KN

试验机的示值精度：1级

拉伸夹头间最大距离(计活塞行程)：700

两丝杠间有效距离：450mm

扁试样夹持厚度：0-40mm

扁试样夹持的Z大宽度：120mm

圆试样夹持直径：Ф10-Φ40mm

上下压板间Z大距离：430mm

上下压板尺寸：Φ200mm

弯曲试验时两支点间距离：30-300mm

变曲试验时支滚Z大宽度：160mm

弯曲试验Z大高度：160mm

工作活塞直径行程：Φ200x150mm

工作台上升速度(mm/min)：0-65

移动横梁升降速度(mm/min)：160

油泵电动机功率(KW)：1.5

移动横梁升降电动机功率：0.55KW

液压夹头装置：选配

拉伸钳口形式：开口/闭口

主机(不计行程)(mm)：870×760×1350

控制柜尺寸(mm)：650×530×1460

装箱重量：主机2300； 测力仪(含附件)：150kg
