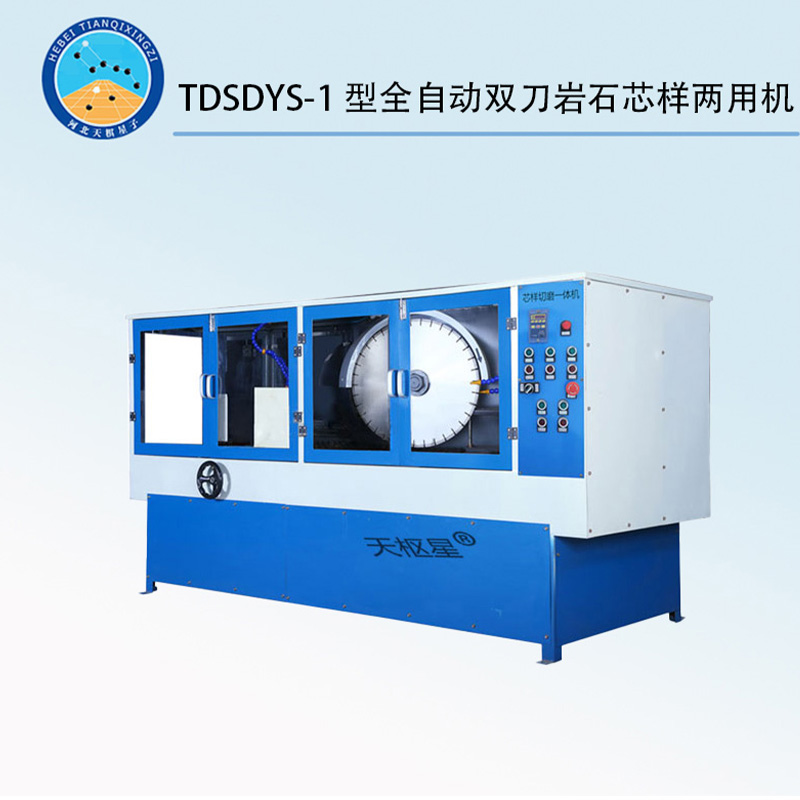

TDSDYS-1型全自动双刀岩石芯样两用机

全自动双刀岩石芯样两用机为我厂最新设计生产的集切割、磨平于一起切磨一体化制样设备，本机采用变频调速器等控制整个操作程序，结构紧凑、外形美观、操作简便，大大提高工作效率。适用于公路、铁路、水利、学校、建设工程等部门检测中心实验室制取试样。

主要技术参数 ：

一、切割：

1、最大切割试样高度为180mm，切割试样间距出厂设定为150mm范围内可调；

2、主机功率4KW，变频电机功率0.75KW，切刀线速度0-50m/min（可调）；

二、磨平：

1、磨削动力头功率：1.1KW2台 3000转/分

2、工作台电机功率：0.55KW 1500转/分

3、磨轮直径： 200mm

4、设计磨标样规格：圆柱：50—150mm

5、标准精度：

A、平面度：50范围内公差0.04mm

B、光洁度（按机械加工粗糙度标准）：Ｒa3.2

6、自动磨削进给量：0.04～2.0mm可调

三、机器外形尺寸：长*宽*高：2040*980*1400mm

技术优势：

1、金刚石锯片：锯片为高猛钢制作，经热处理加工后打磨而成，且不变形。金刚石刀头与普通锯片刀头不一样，采用优质A级金刚石刀头，耐磨性超强，适用各种岩石

2、切割主轴直径：50mm，增强切割系统的稳定性，增强切割成型试样平行度

3、切割行走形式：改变市场上同类产品空转行走过程中速度缓慢的现状，本机采用全新变频电机操控，可根据实际操作中自由设置行走速度，减少空转行走时间，提高工作效率。

4、本机全封闭。

5、在一台设备上同时进行切、磨工作，且也可单独切割或磨平或抛光。

6、自动磨削进给量。

此机特点: 本机采用双刀双磨、效率高,一次可同时切割磨平几个圆柱,是两台分开单独机使用效率的5倍，且操作方便。
