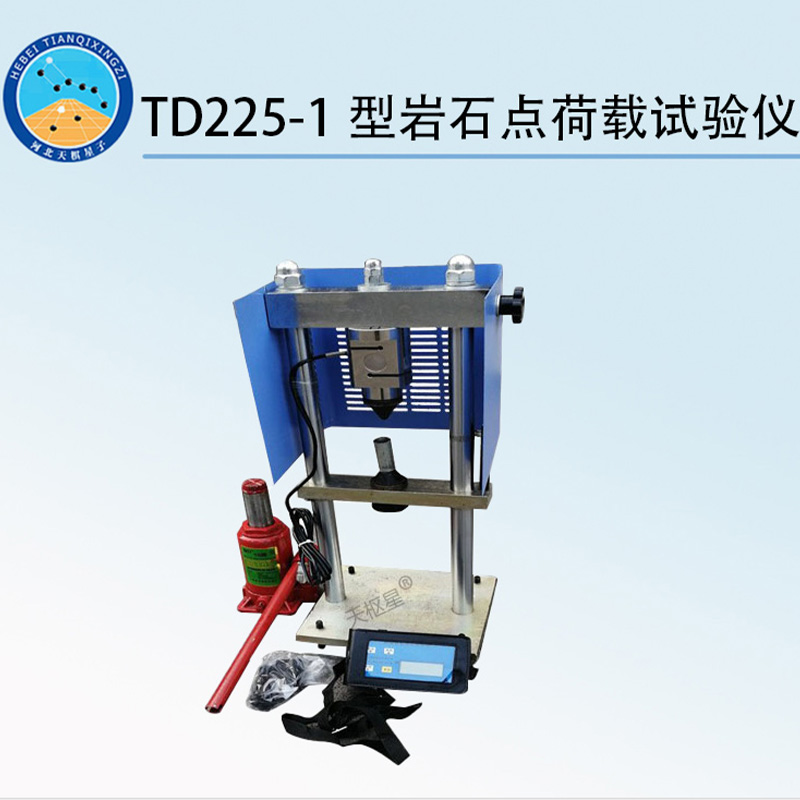

TD225-1型岩石点荷载试验仪

一、产品概述

TD225-1型岩石点荷载试验仪是一种用于岩石点荷载试验、测定岩石点荷载强度指数的测试仪器。根据岩石点荷载强度指数，可以计算确定岩石的单轴抗压强度，判定岩石的各向异性（即不同点载荷强度中大与小值之比），确定风化带，预估凿岩速度，对岩石进行分级等等。
TD225-1型岩石点荷载试验仪是一种适合于施工现场使用的测试仪器。点荷载测试对岩样的制备要求较低，可以是工程勘探的岩芯试样，也可以是稍加修整的不规则试样。试样制备不需专门机械加工，与常规测试相比，具有测试速度快，试验周期短，方法简便，成本低廉的特点。可广泛应用于地质、矿山、水电、铁路和交通等建设工程的现场试验之中。岩石点荷载试验已于1972年由岩石力学学会试验方法委员会正式列为测定岩石强度的方法之一，岩石力学学会试验方法委员会于1985年又对该方法进行了修订。岩石点荷载强度已在我国的国家标准和许多部门规范中得到广泛应用。

二、产品技术参数

1、千斤顶大出力：100KN（10T）
2、传感器额定承载能力：100KN
3、活塞直径：Φ32mm
4、活塞大行程：140mm
5、加载点大间距：90mm
6、允许试样大宽度：90mm
7、允许试样沿加载方向的小长度：40mm
8、读数方式：液晶显示，电子峰值记忆
9、测力误差：≤1％F.S
10、工作温度：-20～45℃
11、电 源：充电电池
12、几何尺寸(L×W×H)：280mm×250mm×640mm
13、净 量：29kg

三、产品结构特点

1、采用卧式结构，加力方便，稳定性好。

2、反力架采用圆筒状构造，对中性好，不偏心，结构坚固、紧凑，能够满足高强度、大岩芯试样的测试要求。

3、千斤顶装于圆筒外壳体上，选用优质高强材料加工，结构紧凑合理，外形美观，重量轻，携带方便。

4、加载锥头用硬质合金材料制造，强度高、经久耐用。

5、采用应变式传感器和液晶显示仪表构成独立的电子测力系统，具有分辨率高、测试精度高、读数方便的特点。
