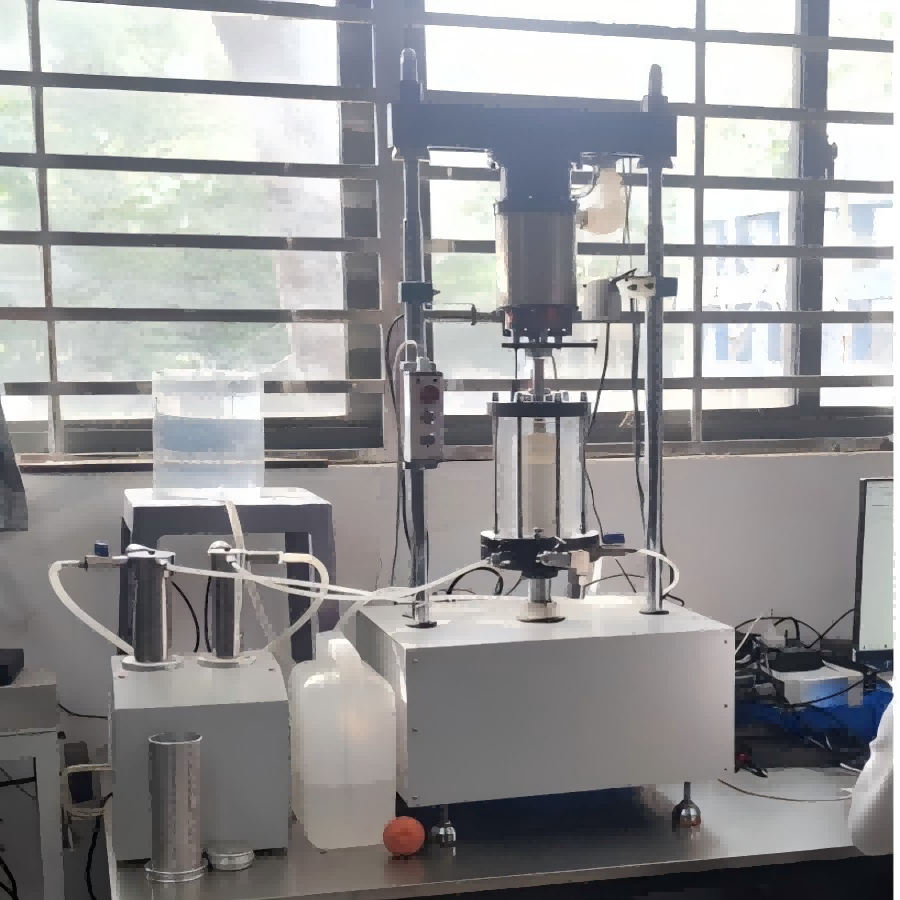

TDDSZ-3A（16/32/64/128HZ）

1 轴向加载：

1.1 轴向加载使用特别机械装置实现静态加载和动态加载叠加;

1.2 静态加载使用步进电机作为动力源加载；

1.3 动态加载使用音圈电机作为动力源加载，由于音圈电机的高频特性，本系统可以实现高频加载，同时结构紧凑，能耗低；

1.4 轴向加载为静态加载和动态加载叠加:Ftotal=Fstatic+Fdynamic;

1.4.1 静态加载Fstatic最大13KN，同时受限于轴向测力传感器量程；

1.4.2 动态加载Fdynamic：

1.4.2.1 标配最大出力1300N，其它出力可定制；

1.4.2.2 动态频率上限128Hz，其它频率范围可定制；

1.4.2.3 动态加载幅值约3-6个周期后稳定并趋于目标幅值；

1.4.2.4 能否达到设定频率下输出振动幅值还受试样力学特性限制；

1.4.3 动态加载包括2种加载模式：

1.4.3.1 交替模式，Ftotal=Fstatic±Fdynamic/2；

1.4.3.2 增强模式，Ftotal=Fstatic+(0~Fdynamic)

1.4.3.3 Fstatic、Fdynamic其中之一可以为0；

1.4.4 动载波形种类：

1.4.4.1 正弦波；

1.4.4.2 方波(冲击波)，脉宽比例可配置；

1.4.4.3 三角波；

2 轴向力测量：

2.1 水下力传感器，无传力杆摩擦误差，无传力杆动载荷时的质量惯性误差；

2.2 标配高频力传感器，量程2.5KN,精度0.2%，其它量程可定制；

3 压力系统：

3.1 2组压力源，用于围压、反压控制和测量；

3.2 反压量程1MPa,精度0.25%FS，最大补偿体积为92ml，可测量体积变化，分辨率为0.001ml;

3.3 围压量程2MPa,精度0.25%FS，最大补偿体积为163ml，可测量体积变化，分辨率为0.002ml；

3.4 加压器作为独立工作单元，通过总线和上位机客户端软件通信，还可以扩展其它需要稳压、体变测量的试验项目；

3.5 可定制气压加压器；

4 孔压：量程2MPa，精度0.25%FS;

5 试样尺寸：

5.1 标配31.9*80mm，61.8×125mm；

5.2 其它尺寸可定制；

6 轴向行程与应变测量：

6.1 轴向行程58mm，速度范围0.002-150mm/min;

6.2 轴向应变测量为静态测量和激光位移传感器动态测量组合；

6.2.1 静态测量精度0.01mm；

6.2.2 激光位移传感器测量分辨率为0.001mm，测量动载荷下的微动态应变；

7 高速同步测量与采样：

7.1 ADC采样频率12.5KHz、25KHz可配置；

7.2 通道间同步偏差小于80us；

7.3 已使用高速同步通道包括轴向力传感器、激光位移传感器；

7.4 可以定制扩展高速同步通道，包括动态孔压测量、加速度测量等，最多可以扩展4个通道，扩展的高速通道同步偏差还受具体传感器特性影响；

7.5 数据采样频率可配置，最高采样频率10800Hz，即动载频率128Hz时每周期采样点数为10800/128 = 84点;

8 设备安全保护：

8.1 动态加载音圈电机温度监测，自动风冷管理、过热自动停机；

8.2 动态加载校正输出幅值限制，幅值限制系数可设置，防止系统异常高负载输出；

8.3 围压、反压、轴向加载有过载保护、行程限位保护；

8.4 机械紧急停车按钮(最高优先级)；

9 上位机配套软件，主要功能：

9.1 加载过程可编程：

9.1.1 静应力保持，包括保持时间、采样间隔等；

9.1.2 动载荷，包括各种波形相关的参数，加载模式、加载周期数量、采样频率等；

9.1.3 一次加载过程中的静载、动载数量、加载顺序；

9.1.4 图形化编程界面；

9.2 试验流程自动化执行；

9.3 数据采集；

9.4 仪器操作；

9.5 试验数据导出Excel格式等；

10 电源与功耗：

10.1 标配220VAC/50Hz,其它制式电源请指定；

10.2 功耗≤2KW；
