一、产品概述

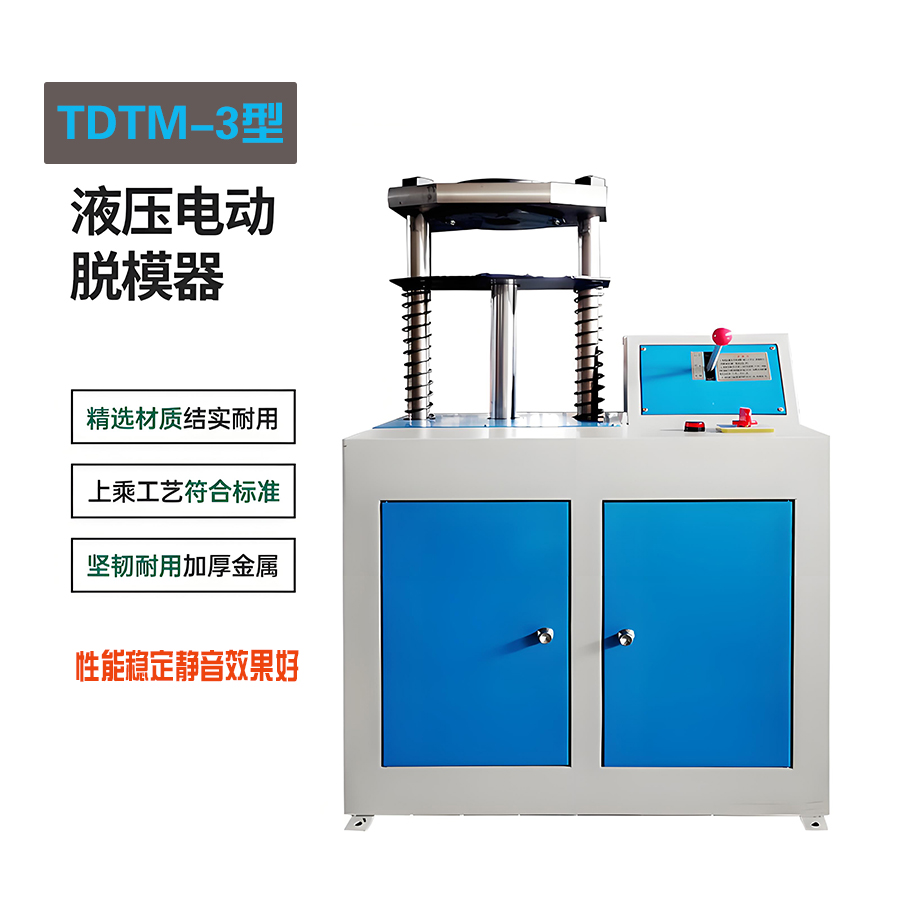

TDTM-3型液压脱模器是鬼谷子论坛资料库手机版研发生产的高效脱模设备，专为土工试验及水泥混合料试件脱模设计。本机采用全钢结构，具有坚固耐用、脱模效率高、操作无噪音等特点，适用于圆形试模试件的快速脱出，尤其对水泥混合料及高强度试模具有显著优势。

二、主要用途

•土工试验圆形试模试件的脱模

•各类水泥混合料试件的脱模

•强度较高的试模脱模（特别显威力）

三、主要技术参数

四、主要结构与工作原理

4.1主要组成部分

本机由机架、液压系统、压力表及电器系统四大部分组成：

4.1.1机架部分

•横梁：安装脱模和制件附件，适配多种试模脱模需求。

•立柱：支撑机架主体，保证稳定性。

•托盘：用于试模桶的定位和支撑，可调节高度以适应不同试模。

•外壳与底座：提供安全防护和设备稳定性。

4.1.2液压系统

•液压泵：高压柱塞泵（流量1.2L/min，额定压力40MPa），由0.75KW电机直接驱动。

•送油阀与回油阀：分别控制活塞上升和下降，左侧回油阀可调节上升速度。

•油箱与滤油器：保证液压油清洁，延长设备寿命。

•安全阀：过载时自动溢流，防止系统压力过高。

4.1.3压力表

•2.5级耐震压力表，测量范围0~40MPa，使用时严禁超压，以防损坏机件。

4.1.4电器系统

•包括电动机、启动按钮、停止按钮、熔断器及继电器，提供稳定动力控制。

4.2工作原理

电机驱动液压泵产生高压油，通过送油阀推动活塞上升，完成脱模动作；回油阀控制活塞下降。双向油缸设计实现升降自如，压力表实时监控系统压力，确保安全操作。
