一、产品概述

TD50123-GR型手动标准贯入仪是鬼谷子论坛资料库手机版依据GB/T 50123-2019《土工试验方法标准》中标准贯入试验要求，同时符合SL237-1999《土工试验规程》（SL237-045-1999标准贯入试验）研发的专业检测设备。该仪器属于动力触探仪类型之一，其核心区别在于采用标准规格的圆筒形对开管式贯入器（由两个半圆管合成的取土器，又称贯入器）替代传统圆锥形探头，通过一定锤击动能将贯入器打入钻孔孔底土层，依据30cm深度的锤击数N₆₃.₅（简称贯入锤击数）评定土层变化及土的物理力学性质，广泛应用于砂土、粉土、黏土等原位土层的工程地质勘察与评价。

二、适用标准

主要依据：GB/T 50123-2019《土工试验方法标准》（标准贯入试验章节）

兼容标准：SL237-1999《土工试验规程》（SL237-045-1999标准贯入试验）

三、产品特点与结构组成

1.产品特点

原位测试精准：通过标准贯入器直接获取钻孔孔底土层信息，真实反映土的天然状态力学特性；

手动操作灵活：采用手动控制落锤装置（穿心锤质量63.5kg±0.5kg，落距76cm±2cm），适配现场复杂环境；

适配性强：贯入器采用对开圆筒式设计（便于取土与观察），严格符合国家标准规格，确保测试结果可比性；

安全可靠：配备锤垫与导向杆，减少锤击冲击对设备的损伤，保障操作人员安全。

2.主要结构组成

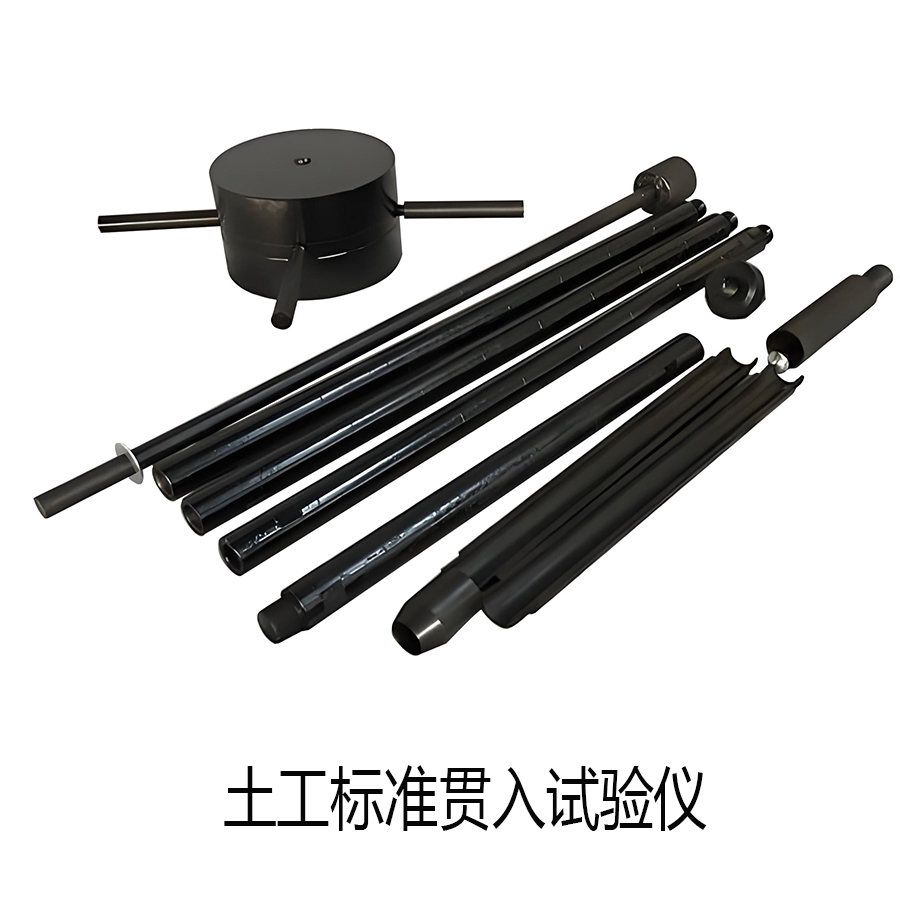

标准贯入试验系统由标准贯入器、落锤（穿心锤）、钻杆、锤垫及导向装置等核心部件组成（具体结构见图2.1）。

（1）标准贯入器（关键部件）

由刃口形贯入器靴、对开圆筒式贯入器身、贯入器头三部分构成（规格参数见表2.2）：

贯入器靴：刃口角度18°～20°，长度50～76mm，靴壁厚1.6mm（便于切入土层）；

贯入器身：对开圆筒结构（便于取出土样），长度＞500mm，外径51±1mm，内径35±1mm（核心测试段）；

贯入器头：长度175mm，与钻杆连接传递锤击力；

附加设计：内部含钢球（辅助导向）、排水孔（平衡孔内外水压），顶部设钻杆接头（连接钻杆）。

（2）其他仪器设备

落锤（穿心锤）：钢质锤体，质量63.5kg±0.5kg，需配备自动落锤装置（确保锤击能量稳定），落距76cm±2cm；

钻杆：直径42mm，抗拉强度＞600MPa，轴线直线度误差≤±0.1%（保证锤击力垂直传递）；

锤垫：钢质承压垫（附导向杆），总质量≤30kg（缓冲锤击冲击，保护设备）；

导向装置（可选）：孔口导向器（确保穿心锤中心施力，减少偏心误差）。

四、技术参数（关键指标）
