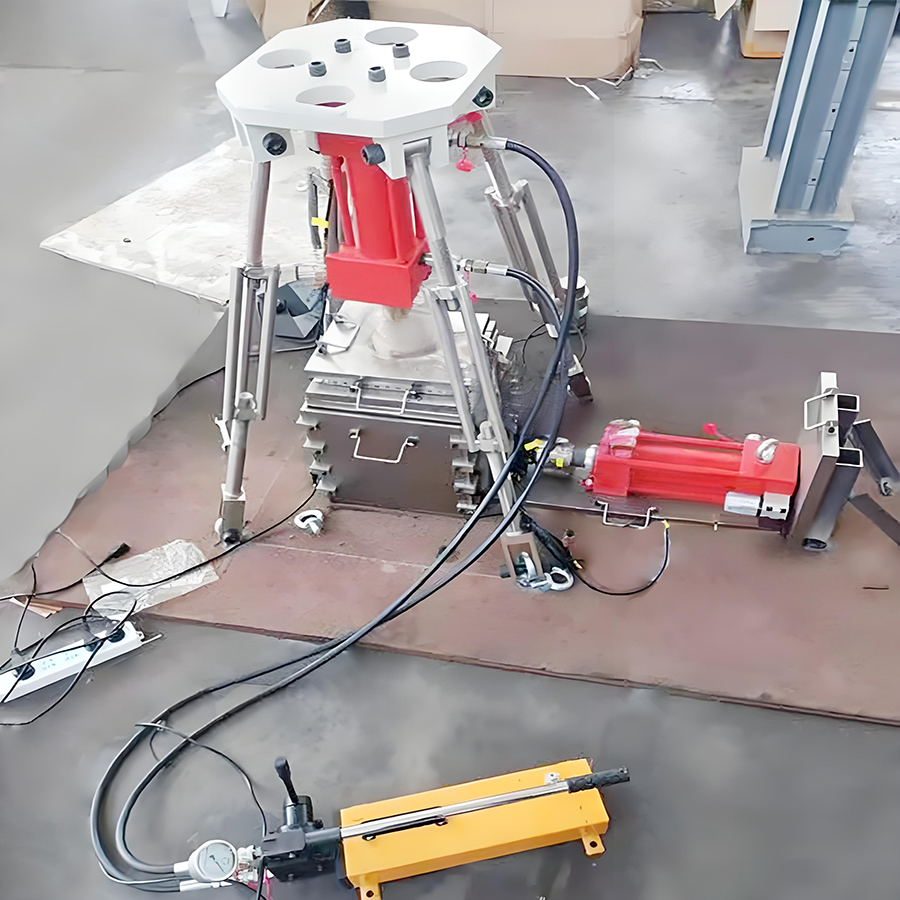

一、产品简介
TD50123-XJ系列土工现场原位直剪试验机是鬼谷子论坛资料库手机版依据GB/T 50123-2019《土工试验方法标准》中“原位直剪试验”相关要求研发的专业设备，专用于现场测定土体（或软岩、混凝土等特殊材料）的抗剪强度参数（如内摩擦角φ、黏聚力c），广泛应用于路基、堤坝、边坡等工程的土体稳定性检测与分析。
本系列产品提供多种规格配置，支持手动/自动加载模式，适配不同法向力、切向力及剪力盒面积需求，可满足常规土体及大吨位材料（如混凝土、软岩）的试验要求。
二、可选型号与技术参数
（一）可选型号说明
型号 | 剪力盒面积（㎡） | 法向力（kN） | 切向力（kN） | 加载方式 |
TD50123-XJ-1 | 0.25 | 100 | 200 | 手动A/自动B |
TD50123-XJ-2 | 0.3 | 200 | 300 | 手动A/自动B |
TD50123-XJ-3 | 0.5 | 300 | 500 | 手动A/自动B |
A/B | 可定制 | 可定制 | 可定制 | 手动A/自动B |
注：标配型号以TD50123-XJ-1/2/3为例，剪力盒面积、法向力、切向力可根据用户需求定制（如0.3㎡、0.5㎡剪力盒，或更高吨位法向/切向力）；
“A/B”表示支持特殊规格定制（如大吨位荷载用于混凝土/软岩试验）。
（二）主要技术参数（标配）
Ø 额定荷载：法向力100kN（标配），可选配200kN、300kN等；切向力200kN（标配），可选配300kN、500kN等（更高吨位可定制）。
Ø 加载方式：支持手动加载（通过手摇装置控制）与自动加载（通过液压/电动系统精准控制，可选配）。
Ø 剪力盒面积：标准配置为0.25㎡（常用规格），0.3㎡、0.5㎡等非标尺寸需提前订制。
Ø 传感器精度：压式传感器综合精度≤0.5%F·S（确保荷载测量准确可靠）。
Ø 油压千斤顶：标准配置50T（可定制更大吨位，适配高荷载需求）。
Ø 位移测量：配备0-50mm百分表（用于监测剪切位移，精度高）。
Ø 反力装置：配置齐全，包含试验所需的反力架、支撑结构等全套设备，开箱即可直接开展试验。
Ø 材质：主体采用优质钢材制造，结构坚固耐用，适应野外复杂环境。
