一、简介

本试验符合GB/T 50123-2019 土工试验方法标准，试验方法采用渗透水流由左向右，适用于粗粒土，用于测定粗粒土的渗透系数，干密度孔隙率，渗透降坡，渗流流速等参数。

二、技术参数

1、试筒尺寸：ф300mm

2、试筒高度:  600mm

3、供水箱规格：φ200*200mm

4、控制：按钮控制

5、整机重量：238KG

6、电压220V

7、外形尺寸：（长*宽*高）120*90*200cm

三、仪器结构：

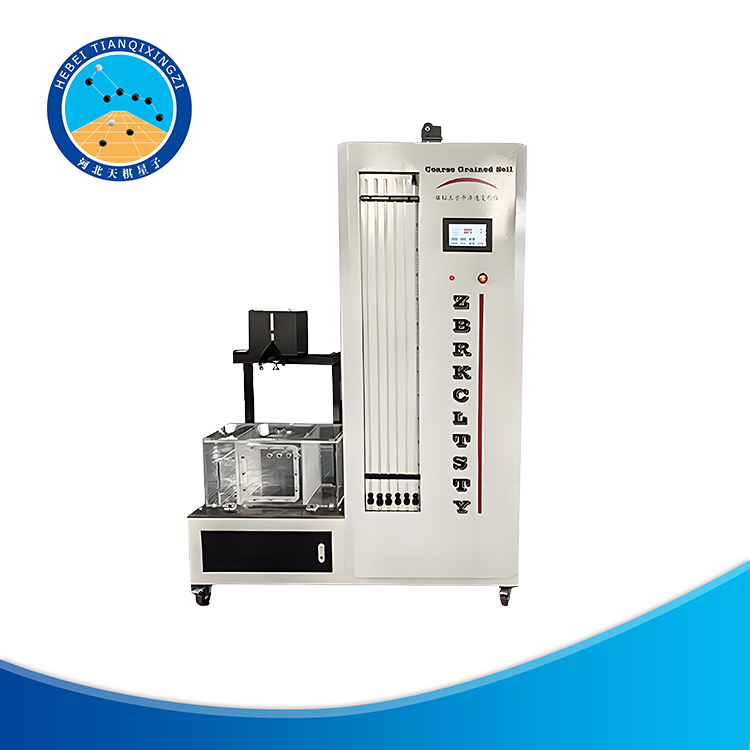

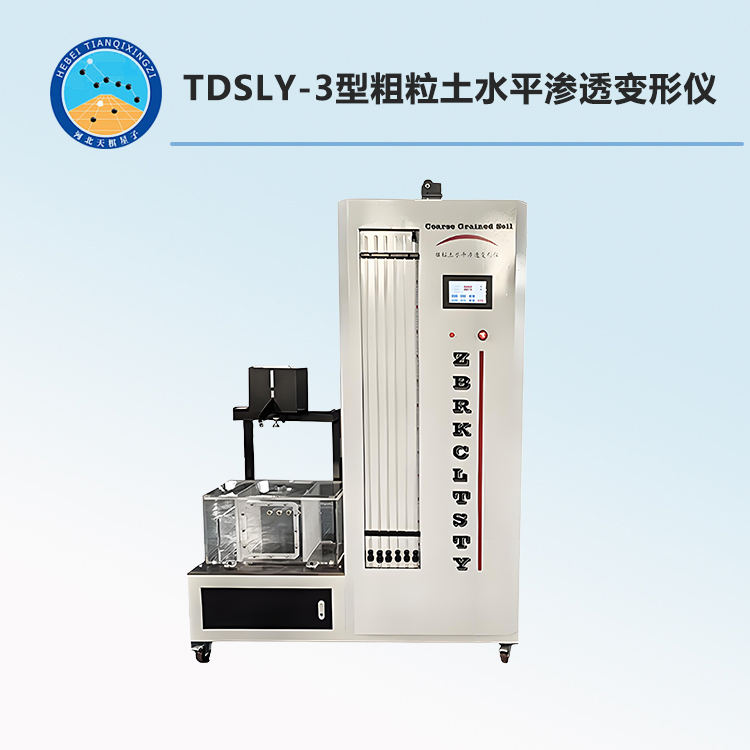

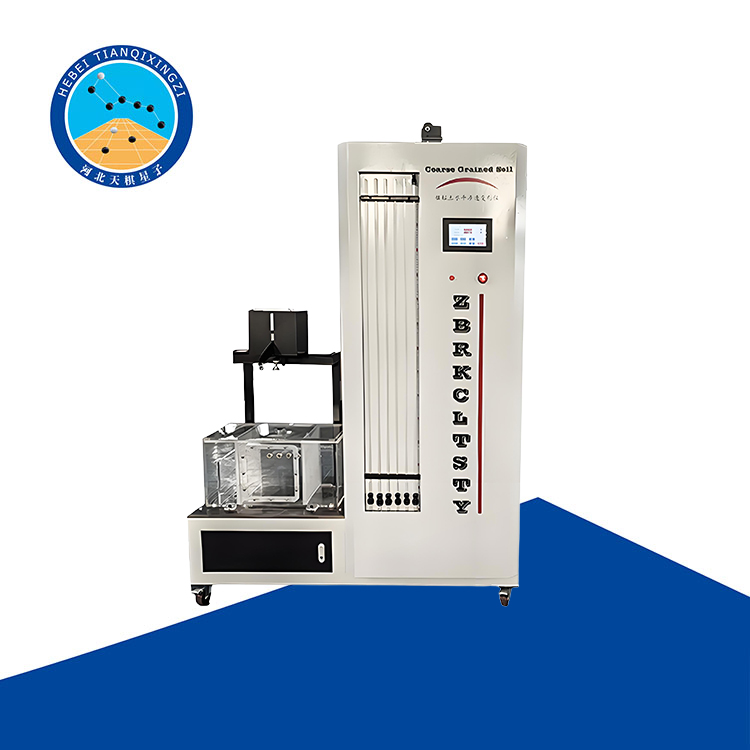

本仪器由：机箱、试件桶、供水箱、水箱提升设备、按钮开关、软管等部件组成

1.供水设备：不锈钢水箱（可保持常水头试验）、橡皮管、提升架

2.量测设备：测压管。

注：其它均由实验室自行配备

四、使用方法：

1、试样饱和应按下列步骤进行:

（1）试样装好后，测量试样的实际厚度，然后用无气水采用水头饱和法进行饱和。使水位略高于试样底面位置，再缓慢地提升水箱每次提升1cm，待水箱水位与试样中水位相等，并停10min后，再提升水箱。随着供水箱上升，让水由仪器底部向上渗人，使试样缓慢饱和，以完全排除试样中的空气。与此同时，随着水位上升，应接通相应的测压管(若试验用自来水，应至少贮存一天曝气后再用来作试验用水，以减少水中气体的离析)。

（2）为减少试验过程中由于试验用水分离出的气泡堵塞试样孔隙，影响试验准确度，应使试验用水的温度不低于室温，或采用其他排气措施。

2、根据工程要求，当需要在试验过程中在试样顶面施加荷载时，则利用加荷设备。对于水平渗透仪，通过上盖板对试样施加荷载。

3、试验时，选择初始渗透坡降及渗透坡降递增值，应先根据细粒含量大致判别试样渗透变形的破坏形式。如为管涌破坏，则渗透坡降初始值及递增值要小一些。如为流土破坏，则渗透坡降初始值及递增值应大一些。其原则是既要测得试样临发生变形前的坡降，又要准确地测得临界坡降。

4、提升供水箱，使供水箱的水面高出渗透容器的溢水口(上进水口)保持常水头差，形成初始渗透坡降。

5、对管涌土，加第一级水头时，初始渗透坡降可为0.02-0.03；然后一般可按0.05、0.1、0.15、0.2、0.3、0.4、0.5、0.7、1.0、1.5、2.0……等坡降递增。但在接近临界坡降时，渗透坡降递增值应酌量减小。对于非管涌土，初始渗透坡降可适当提高，渗透坡降递增值应适当放大。

6、每次升高水头30min至1h后，测记测压管水位，并用量简测读渗水量3次。每次测读间隔时间一般为10min~20min。同时测读水温、室温。对非管涌土，测读间隔时间可适当延长。仔细观察试验过程中出现的各种现象，如水的浑浊程度、冒气泡、细颗粒的跳动、移动或被水流带出、土体悬浮、渗流量及测压管水位的变化等，并描述记于记录中。

7、如果连续3次测得的水位及渗水量基本稳定，又无异常现象，即可提升至下一级水头。

8、对于每级渗透坡降，均应按第6款的规定重复进行，直至试验破坏或当水头不能再继续增加时，即可结束试验。
