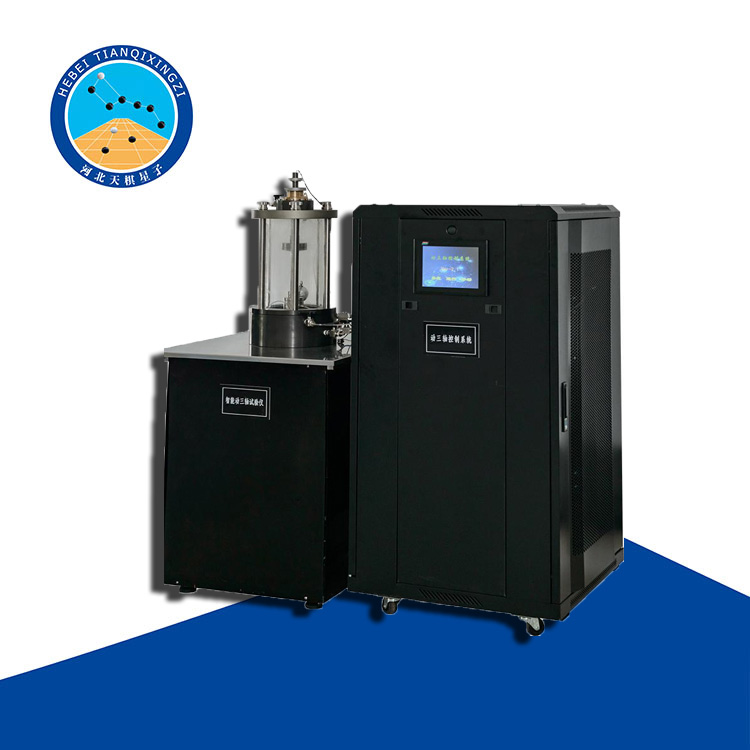

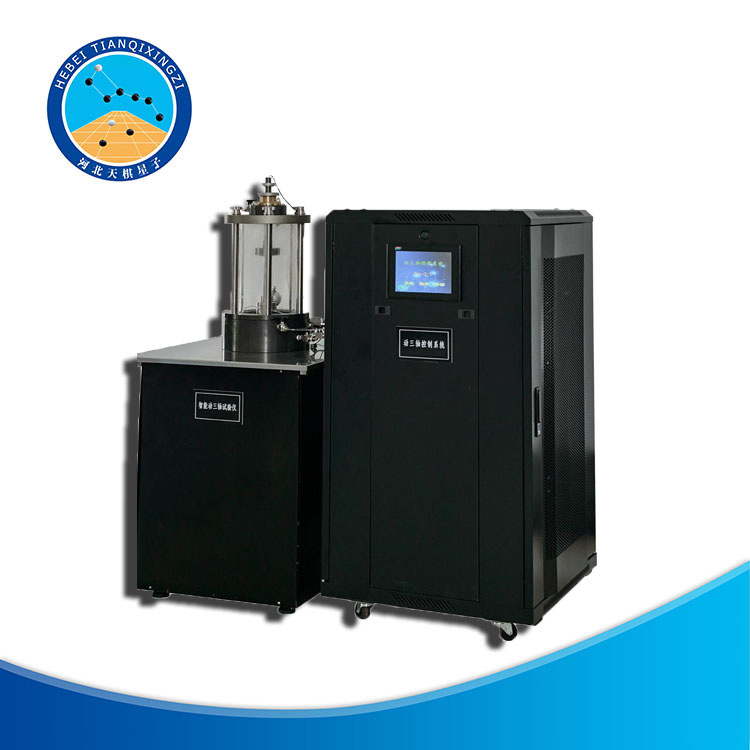

天检牌TD194-1型真三轴试验仪
一、产品简介
TD194-1型真三轴试验仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准T/CHES 29-2019《粗粒土试验规程》中T/CHES 29-2019《真三轴试验》开发研制并生产的。
二、产品概述
TD194-1型三轴实验仪是从静三轴试验发展而来的，通过对试样施加模拟的主动应力，研究自然界中如地震，海浪冲击，机械振动、爆炸以及高速运动中的物体对于地基的振动力是否产生破坏。同时测定试样在承受动荷载作用时的动态反应。这种反应是多方面的，基本和主要的是动应力（或动主应比力）与相应的动应变的关系（σd-εd或σ1/σ3-εd）、动应力与相应的空隙水压力的变化关系。根据应力、应变和孔压这三种指标的相对关系，可以推求出土的动弹性模量、动变形模量、阻尼比，用以进行土的结构物动力分析，同时求出土的动强度包括液化指数、液化强度、及分析土体在动力作用下地基和结构物的稳定性及各项动弹性参数及粘弹性参数，和土样在模拟某种实际振动的动应力作用下所产生的性状。
TD194-1型三轴实验仪是从静三轴试验发展而来的，通过对试样施加模拟的主动应力，研究自然界中如地震，海浪冲击，机械振动、爆炸以及高速运动中的物体对于地基的振动力是否产生破坏。同时测定试样在承受动荷载作用时的动态反应。这种反应是多方面的，基本和主要的是动应力（或动主应比力）与相应的动应变的关系（σd-εd或σ1/σ3-εd）、动应力与相应的空隙水压力的变化关系。根据应力、应变和孔压这三种指标的相对关系，可以推求出土的动弹性模量、动变形模量、阻尼比，用以进行土的结构物动力分析，同时求出土的动强度包括液化指数、液化强度、及分析土体在动力作用下地基和结构物的稳定性及各项动弹性参数及粘弹性参数，和土样在模拟某种实际振动的动应力作用下所产生的性状。
三、产品特点
高精度电机控制 | 可以实现小应变的静态三轴试验，亦可实现大应变的动三轴试验 |
可脱机运行 | 仪器内置数据存储系统，代试验完成从仪器上传数据至电脑存储及处理 |
试验数据精确 | 系统为低摩擦型动态三轴仪。荷重传感器放置于压力室内，与土样直接接触，减少摩擦力及外部因素对试验结果的误差，保证试验结果的准确性 |
可更换的荷重传感器 | 根据用户需求，可以选择不同量程（3KN、10KN、30KN等等）以实现不同软硬程度的土试验 |
高精度比例阀 | 可以实现控制围压稳定精度达到0.1kPa |
可更换的底座和试样帽 | 实现在同一个压力室内进行不同直径的土样试验（39.1mm、61.8mm等，亦可定制各种尺寸） |
应力应变双控制模式 | 既可实现应变控制的动态试验，也可实现应力控制的动态试验 |
四、可进行的试验
固结排水三轴试验（CD），固结不排水三轴试验（CU），不固结不排水三轴试验（UU），应力控制或应变控制动态加载试验、土的渗透性试验。
五、升级选项
弯曲元试验、霍尔效应局部应变传感器、LVDT局部应变传感器、非饱和土试验、温度控制试验。
六、技术参数
作动器：高精度伺服电机
轴向激振最大动态负荷：2Hz/4KN
轴向力：配水下传感器，最大耐压7Mpa，量程4KN，精度<0.1%F.S，分辨率1N
轴向变形：量程100mm，位移精度<0.1%F.S，分辨率0.001mm
围压：量程900Kpa，精度<0.1%F.S，分辨率1kPa
反压：量程2Mpa，精度<0.1%F.S，分辨率0.1kPa
孔隙压力：量程1Mpa，精度<0.1%F.S，分辨率0.1kPa
体积变化：0-250ml，精度<0.1%F.S，分辨率0.01ml
剪切速率：0.001mm/min~30mm/min，无级调速
试验尺寸：φ39.1mm、φ61.8mm（其他尺寸可定制）
压力室耐压：7Mpa
