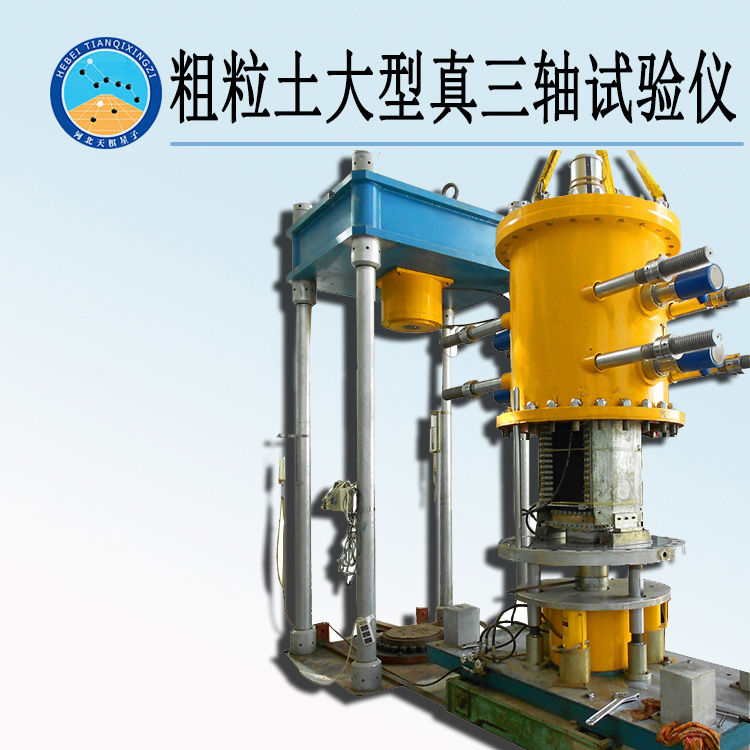

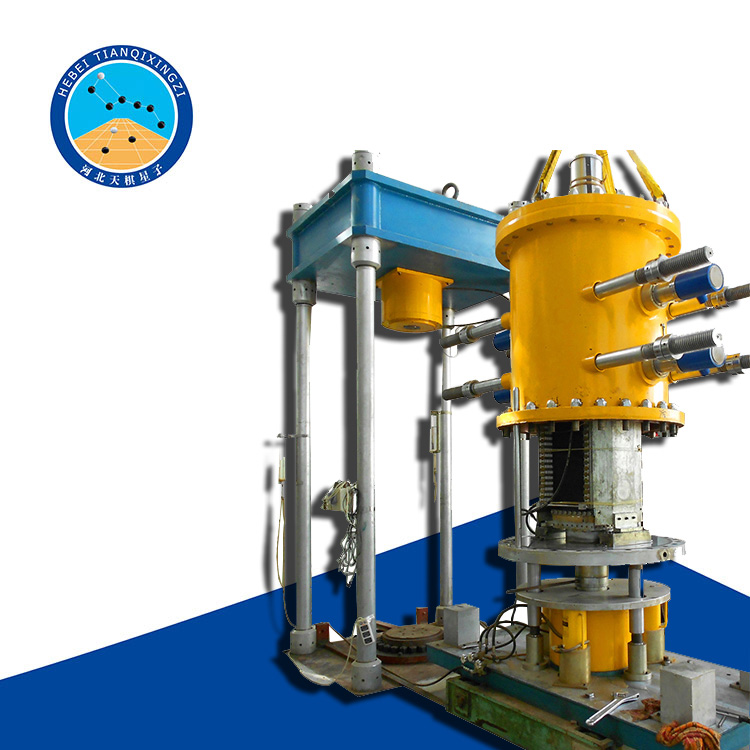

天检牌ZSZ336-2型粗粒土大型真三轴试验仪

一、产品简介

ZSZ336-2型粗粒土大型真三轴试验仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准T/CHES 29-2019《粗粒土试验规程》中T/CHES 29-2019《真三轴试验》开发研制并生产的。

用于试验分析粗粒土在三向不等应力条件下的应力应变关系、变形与强度特性；并研究偏应力、体变、内磨擦角随中主应力、体变、内摩擦角随中主应力δ2 系数的变化规律的一种新型试验设备。

由于常规三轴只考虑了δ1和δ3 两个方向的应力，没有考虑中主应力的影响，故不能真是反映土体受力特性；要获得粗粒土在工程中的实际应力状态，只有通过真三轴仪试验机才能对粗粒土土样施加三向不等应力，才能真实准确地反映出土体的实际受力特性。

二、基本原理

该设备机械部分主机此阿勇刚性四立柱框架式、试样压力室、刚柔复合型加载装置、自动三向可调节液压数控压力、位移稳定系统主成；大主应力δ1方向为刚性承载板传递载荷，中主应力δ2方向为半刚性可压缩承载板加载，小主应力δ2方向采用水压柔性加载，试样为长方体。

自动控制及数据采集部分由工业控制计算机、PLC控制器、信号放大、调理系统，伺服电机驱动控制器、伺服电机减速机、滚珠丝杆以及控制软件、采集控制软件和数据处理软件等组成。

三、主要功能及特点

1、轴向压力（δ1）、侧向压力（δ2）采用一种高精度低速数控计量油源调速系统（专利号：ZL2015 2 1057375.8），该系统能稳定且低速运行（最低0.01mm/min）、耗能低、无噪音且不需要配备冷却系统。

2、围标压力（δ3）、反压压力均采用一种高精度低速控计量油源调速系统（专利号：ZL 2015 2 1057375.8），该系统能稳定且无限量、耗能低、无噪音且不需要配备冷却系统；

3、可按任意设定加载过程，根据应力或应变控制方式进行三向独立加载；

4、配备工业级专业计算机，全自动控制，对所有试验参数进行自动数据采集，分时传回上位机存储；上位机对接到的实时反馈控制信号，进行分析处理，再重新发出新的控制信号，驱动两台PLC控制的自动数控油源，控制系统正常工作；

5、操作系统平台为中文Wind0ws10，系统控制软件使用VC++语言编制。下拉式菜单，仿Windows页面；试验过程中采集到的数据自动保存于Microsoft Access数据库中，标准三轴试验，在试验结束后，可以利用设备配套的“数据处理软件”进行处理，分析成果、绘制图形。
