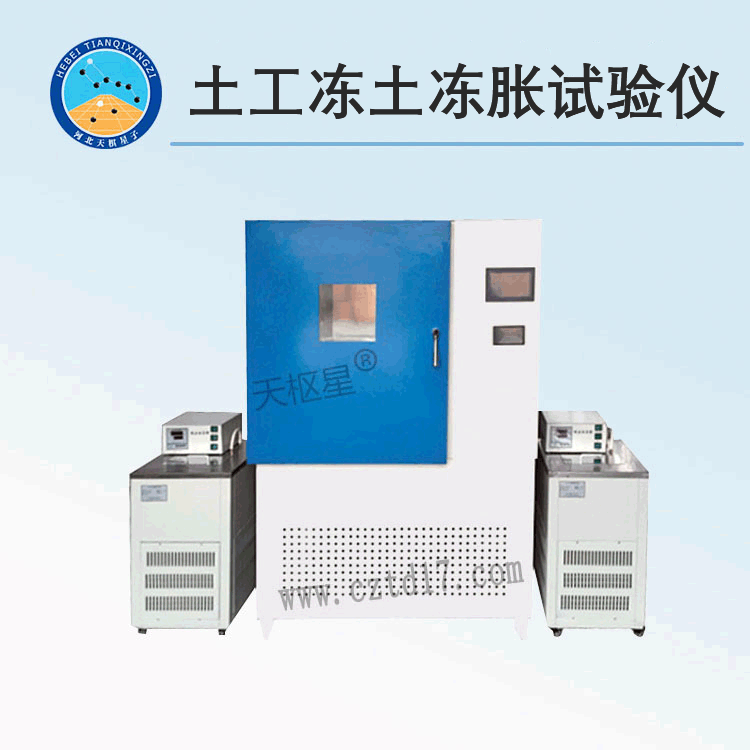

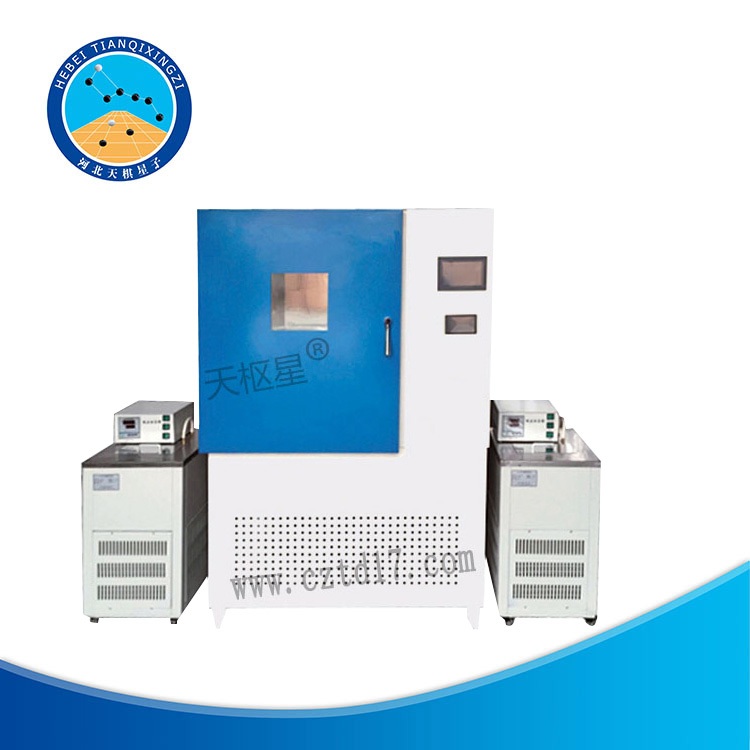

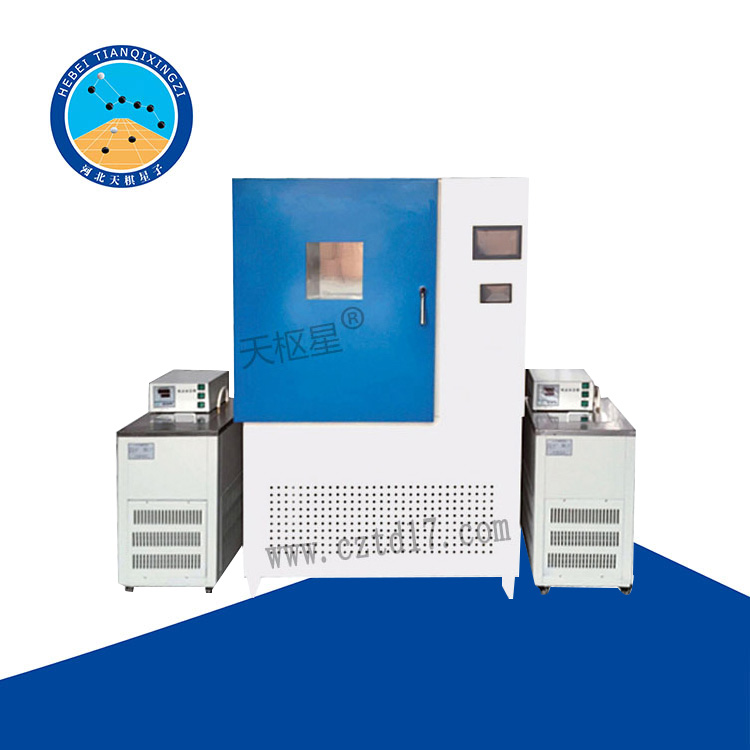

TD187-1型 土壤-土工冻土冻胀率试验机

一、产品简介

TD187-1型 土壤-土工冻土冻胀率试验机是鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG  E40-2007《公路土工试验规程》中T 0187-2007 《冻胀率试验》开发研制并生产的土工冻土冻胀试验机满足冻胀量和冻胀力试验规程里正弦和线性混合编程的箱体温度、冷源温度和热源温度三温区精密恒温控制，整个总量程范围的温度精确控制，最佳恒温波动度达到±0.5℃，已为国内冻土工程、隧道工程、地铁工程、土木工程、煤矿和水利工程等各类实验室配套大容量不锈钢内胆和精细设计的风道式循环通风方式，方便各种自然或人工冻胀试验装置的拆卸，同时确保箱体内部风力和温度分布均匀，本机具有RS232/485通讯功能，可利用计算机对不同温区进行温度编程，实现远程控制、温度采集和记录。本机具有多层中空玻璃观察窗与射灯照明装置，方便观察箱体试验情况。

执行标准

MT/T 593.2-2011 人工冻土物理力学性能试验 第2部分：土壤冻胀试验方法

二、主要技术参数

1、主试验箱温度范围：-20℃～+60 ℃(可订做）

2、温度波动度：±0.1℃～0.2℃

3、加热功率：1.5kW

4、制冷量:1.5 kW

5、循环泵：全封闭磁力驱动循环泵

6、最大泵压力：700mbar

7、循环泵流量：12L/min

8、顶板温度范围（水浴提供）：-20℃～+20 ℃(-40℃～+20 ℃可订做）

9、底板温度范围（水浴提供）：-20℃～+20 ℃(-40℃～+20 ℃可订做）

10、冻胀力测量范围：0-10kN

11、冻胀量测量范围：0-30mm

12、液体传热介质：II类设备，适合易燃液体传热介质 （Class II/FL)

13、温度程序控制：正弦与线性混合编程

14、压缩机：全封闭机械压缩机

15、制冷剂：R404A (环保型）

16、冷凝方式：风冷

17、内胆材料：一次成型不锈钢

18、保温材料：聚氨酯发泡

19、标准配置：电热玻璃观察窗、顶置式射灯、Φ63.5电缆孔、补水装置及通道、RS232/RS485通讯接口

20、安全装置：压缩机超压、温度传感器异常保护和报警、高温保护和低温报警

21、选装装置：漏电断路器、累时器、试验电源座、温度记录仪、冻胀量与冻胀力测量样品装置
