（产品符合国家标准 符合中华人民共和国相关的国家标准、国家强制认证等）

一、工作条件

1、环境温度 0 ~ 40℃

2、湿度 ≤90%RH

3、工作电压 220V±10%，50Hz

二、功能与组成

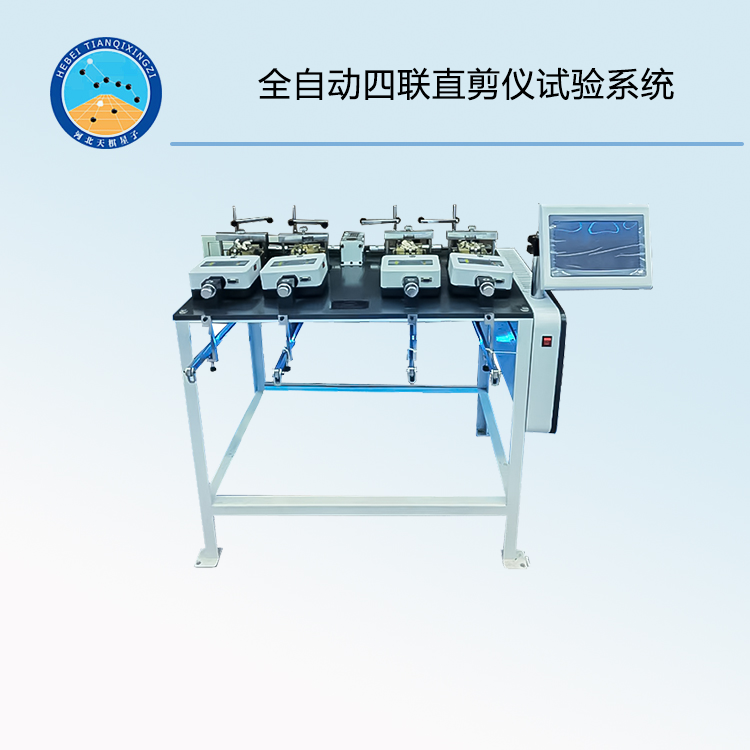

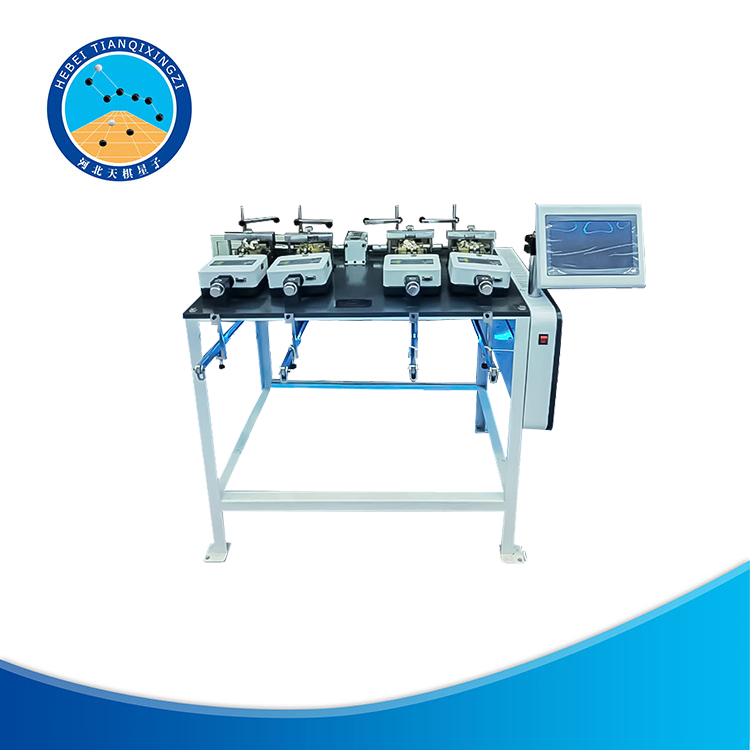

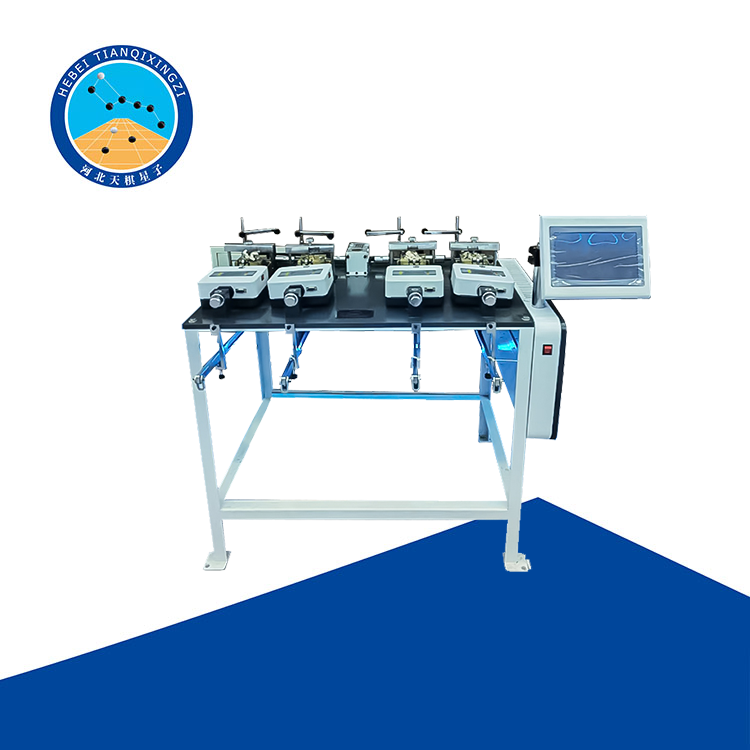

1、仪器功能：全自动四联直剪仪用于测定土的抗剪强度，通常采用四个试件在不同的垂直压力下，施加剪切力进行剪切，求得破坏时的剪应力，根据库仑定律确定抗剪强度系数，内摩擦角和凝聚力。试验方法可满足快剪、固结快剪、慢剪等

2、仪器主要组成： 四联直剪仪主机1台； 采控器1套； 剪切土盒4套； 剪应力传感器4只； 垂直传感器4只； 触摸屏1个； 设备采集软件1套； 数据处理软件1套。

三、技术性指标

1、土样规格 61.8(Ф)×20mm(H)

2、垂直压力 0~800kPa，精度：≤0.3%FS

3、剪应力 0~800kPa, 精度：≤0.3%FS

4、剪切速率 0.01~4mm/min

5、剪切位移 0~12mm

6、剪切盒 剪切盒，分为上盒、下盒、透水石、传压活塞，满足土样直径61.8mm，土样高度20mm，如果有特殊需要可定制其他尺寸

7、加载系统 垂直加荷系统，采用高精度步进电机施加压力，压力稳定，反应灵敏，精度≤±0.1%F.S

8、水平剪应力的剪切系统：由步进电机，机械传动系统和单片机控制无极变速，其速率范围为0.001-4mm/min，达到剪切量自动停止、快退复位 高精度水平剪应力传感器，精度≤±0.1%F.S

9、配备≥640×480高清液晶触控显示屏；既能控制施加固结压力，又能控制剪切，内置采集器，数据实时保存，可脱机使用

10、数据采集 一套采集处理软件，实时监测并绘制曲线，找出破坏点并绘制强度包线，确定C和φ的强度参数
