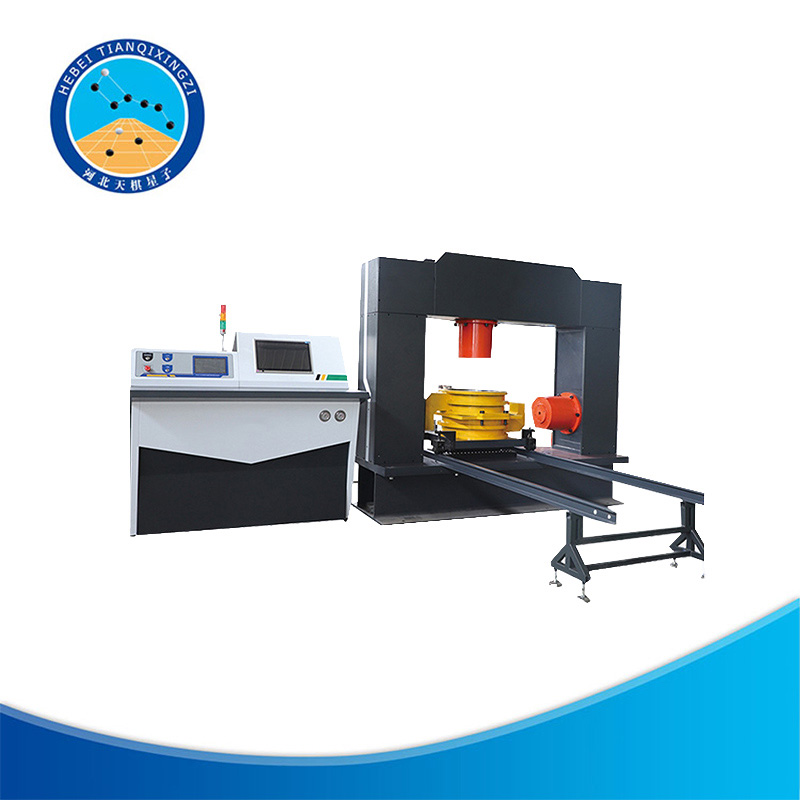

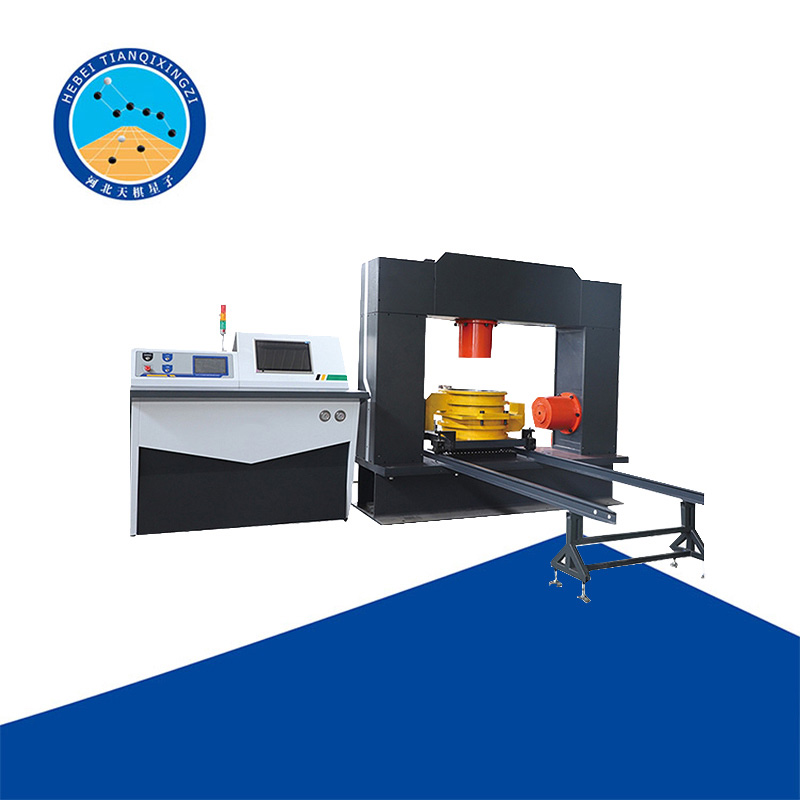

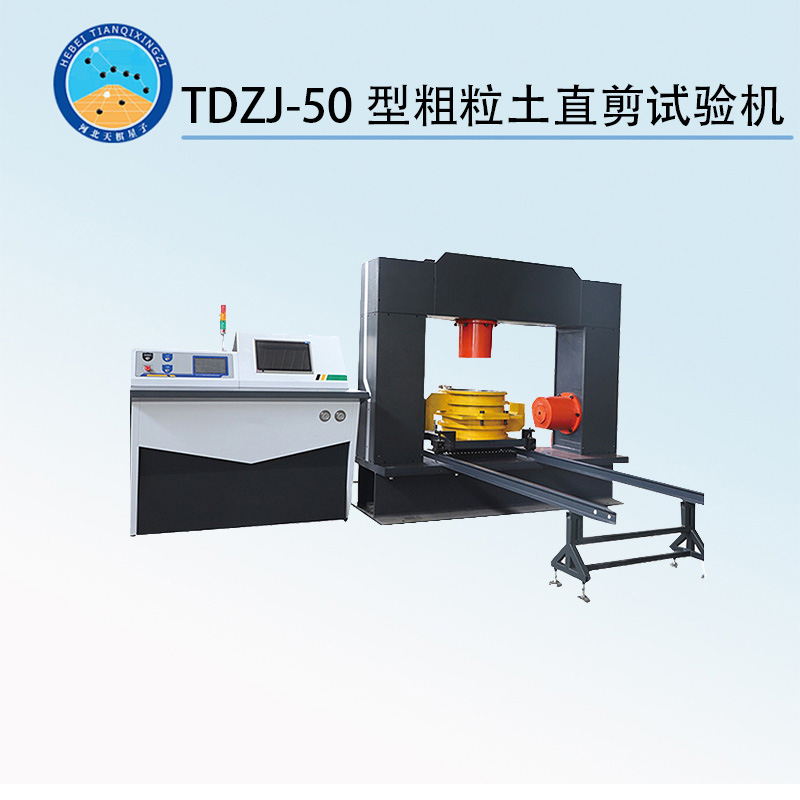

TDZJ-50型粗粒土直剪试验机

产品简介：

粗粒土直剪试验机，是根据水利部发布的SL237-1999《土工试验规程》中SL237-059-1999粗颗粒土直接剪切试验和SL237-58-1999粗颗粒土固结试验的规定研制的。它适用于测定最大粒径为80mm的粗粒土的抗剪强度和固结变形量，据此求得抗剪强度与压力的关系。本机采用龙门式框架，两层圆形剪切盒，开缝高度可调;压缩容器采用浮环式结构。轴向荷载及水平荷载均用传感器测定，垂直沉降量及水平剪切位移量采用位移传感器测定。所有液压操作及控制阀门均集中安放于操作控制屏上。采集系统配套我公司自动数据采集系统，完成自动数据采集。

产品特点：

1、伺服泵、比例阀数字阀串联控制，稳压状态无噪音

2、可选配数控计量油源(剪切速度可降低至0.001-5mm/min)。

3、自带试模移动导轨和定位装置，标配试模提升装置可水平移动的微型吊车。

4、可选装其他尺寸的试模套件、多种试模兼容。

5、可完成固结，同结直剪等试验,，一机多用。

6、独立伺服测控柜，带有独立的10寸触摸屏和19寸工业嵌入式平板电脑。

7、自主研发的粗粒土力学系列PC版试验软件，可完成试验、绘图、数值分析、报表等功能。

技术参数：

1、直剪仪加载架：框架式

2、试样尺寸：Φ504.6*400mm(面积2000c㎡)

3、最大垂直载荷：700kN

4、最大水平推力：700kN

5、载荷精度：0.5%

6、最大垂直行程：125mm

7、最大水平行程：125mm

8、垂直位移传感器：0-100mm

9、水平位移传感器：0-100mm

10、位移精度：0.05mm

11、垂直水平稳压误差：±0.5%F.S

12、垂直、水平油缸活塞面积：490.6c㎡(直径250mm)

13、主机尺寸：(长宽高)2540×800×2170mm

14、主控柜尺寸：(长宽高)1660×1150×1680mm

15、整机安装面积：10㎡

16、整机重量：5T

17、整机功率：4kW

18、标配伺服泵油源：水平剪切速度1-10mm/min

19、选配数控计量油源：水平剪切速度0.001-5mm/min

20、饱和方式：水头饱和法/真空饱和法
