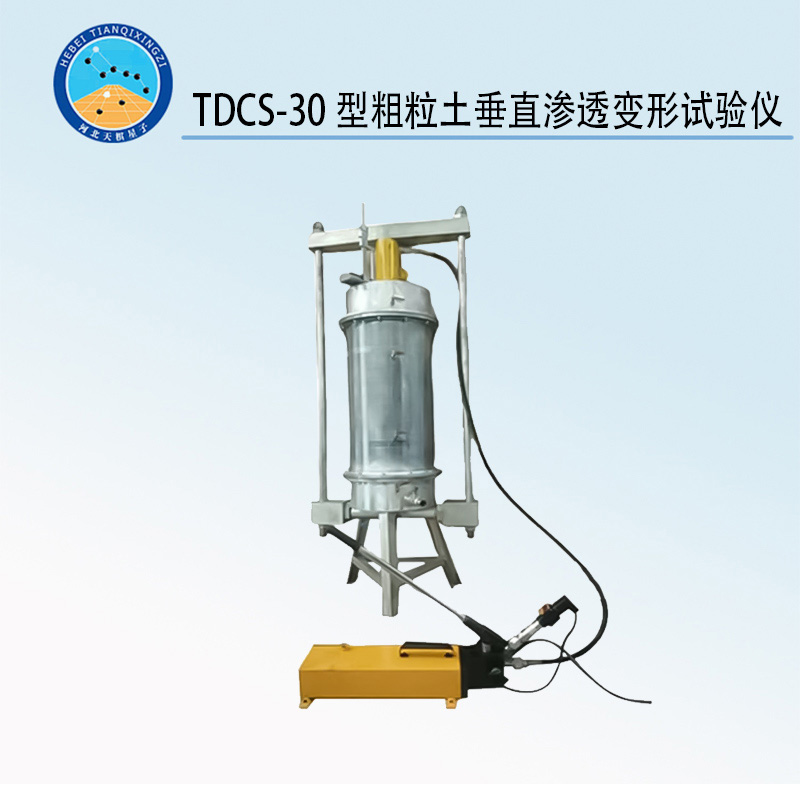

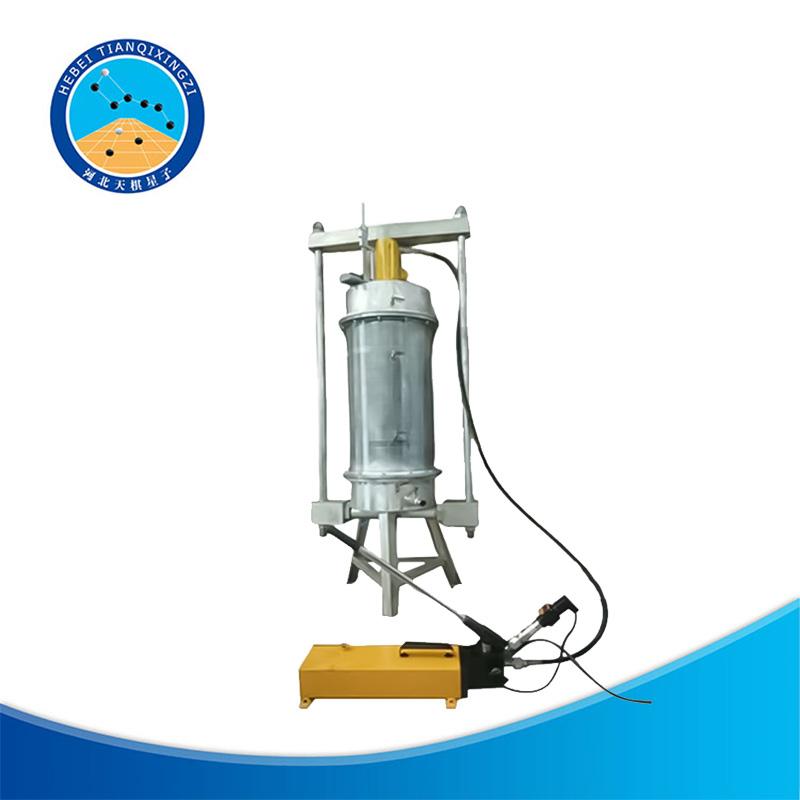

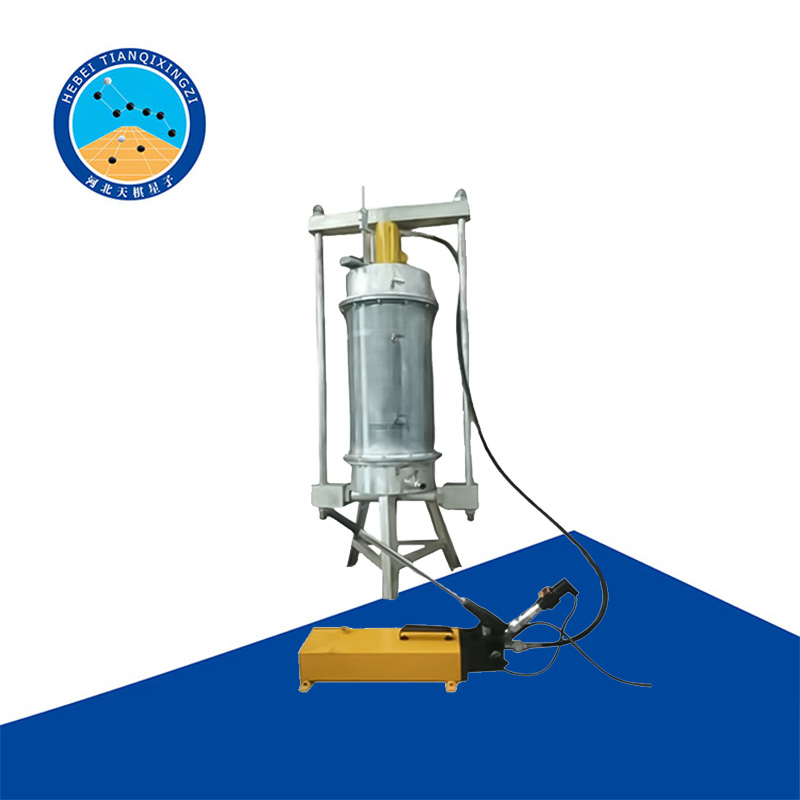

TDCS-30型粗粒土垂直渗透变形试验仪

简介：

本设备适用于测定粗颗粒土在渗流水通过时，试样的垂直渗透系数和细颗粒随渗流逐渐流失的临界坡降(管涌)及土体整体浮动时的破坏坡降(流土)。符合中华人民共和国国家标准GB/T 50123-2019《土工试验规程》、中华人民共和国电力部DL/T5356-2006《水电水利工程粗粒土试验规程》。

本渗透仪适用于扰动的粗颗粒土试样和原状粗颗粒土试样，最大适用粒径为60mm，相对试验样品尺寸为Φ300×600mm的粗颗粒土。

渗透水压力为5米水柱高度。本设备含有主机、加荷框架、活塞杆、高度尺等。

仪器原理：

设备试样容器为金属圆筒型式。圆筒上、下两面装有金属多孔透水板，试样底部进水，其侧面有水头压力测量开关和排气三通与水位测量排连接。试样中部侧面不同高度有两个水位测量开关与相应的水位测量排管连接，试样的顶部设有溢水口用于测量渗透流量，溢水压力由顶部的测量排管测量。

在做0～50KPa 水头渗透试验时，可通过绞车调整吊桶高度改变水头压力。

试样尺寸：φ300x600mm

最大可施加垂直载荷：50KN

垂直载荷施加方式：千斤顶(手动加载)

高度尺量程：0-100mm

高度尺数量：1支

分辨率：0.02mm

安装面积：2㎡

是否用水：是
