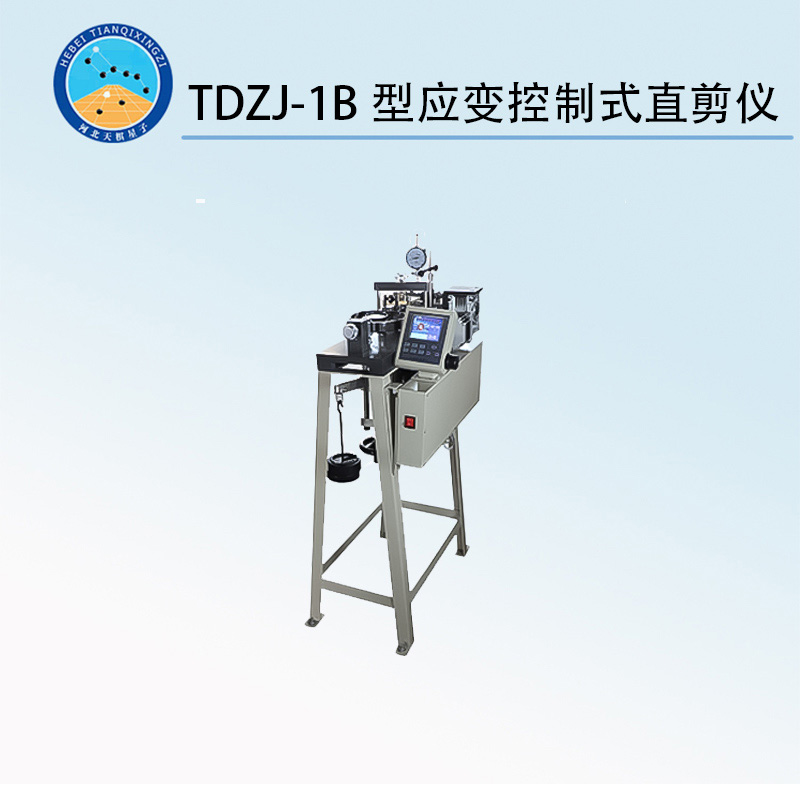

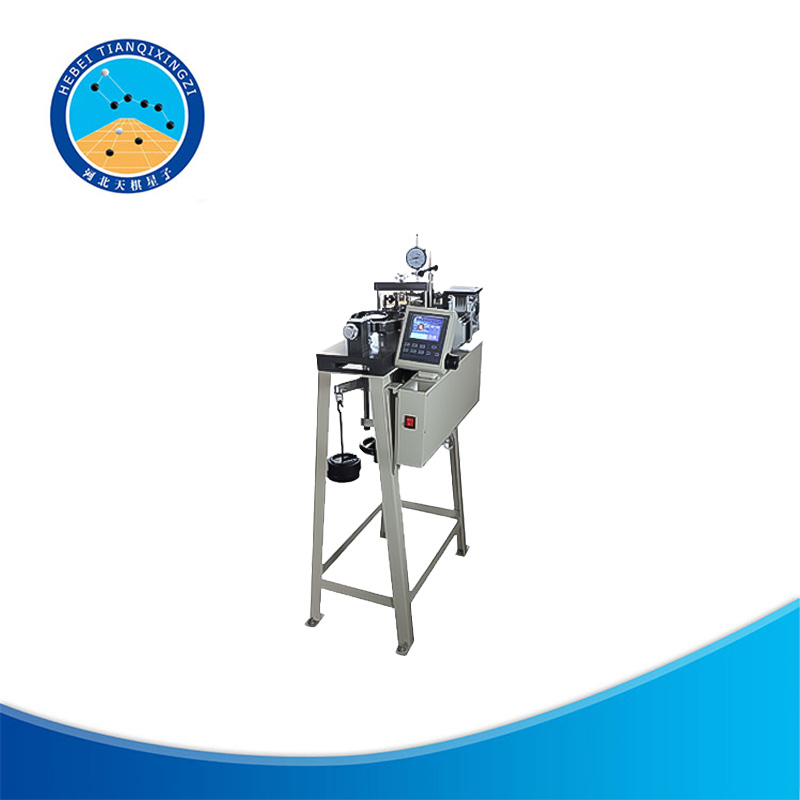

TDZJ-1B型应变控制式直剪仪

一、产品简介

TDZJ-1B型应变控制式直剪仪‌是一种用于测定土的抗剪强度的设备。它通过施加水平力对土样进行剪切，以确定土样在破坏时的剪应力和抗剪强度参数，包括内摩擦角和凝聚力。这种仪器通常采用四个土样，分别在不同垂直压力下进行试验，垂直压力可选择50KPa、100KPa、200KPa、300KPa和400KPa‌。

二、技术参数

1、试样面积 30cm²、高20mm。

2、杠杆比 1:12

3、Z大水平载荷 1.2KN

4、垂直分级加荷 50、100、200、300、400Kpa

5‌、剪切速率‌：0.001-2.4mm/min

6‌、电源‌：220V±10% 50HZ

‌7、仪器尺寸‌：6807401050mm(LWH)

8‌、重量‌：200kg‌

三、使用方法和操作步骤

‌准备工作‌：将仪器置于平台上，调节立柱螺丝使其平稳。稍紧框架下横梁上的六角螺栓。

‌施加垂直载荷‌：根据需要施加垂直载荷，吊盘为1级荷重（50KPa），在重复试验或连续试验中无需每次将砝码、吊盘取下。

‌进行剪切‌：待土样达到固结要求后，以均匀速率转动手轮进行剪切。对于电动等应变直剪仪，接通电源，换档至所需速率，开关打向“进”，即可进行剪切‌

四、维护和保养

‌清洁‌：试验结束后，将剪切盒擦拭干净，并在相关表面涂以薄层防锈油。

‌量力环校准‌：量力环应根据使用情况或半年进行一次重新率定。

‌润滑‌：杠杆处轴承使用半年或根据使用情况应给予清洗并涂黄油润滑。

‌操作培训‌：初次使用应变控制式直剪仪的人员须在熟练人员指导下进行操作，熟练掌握后方可独立操作‌
