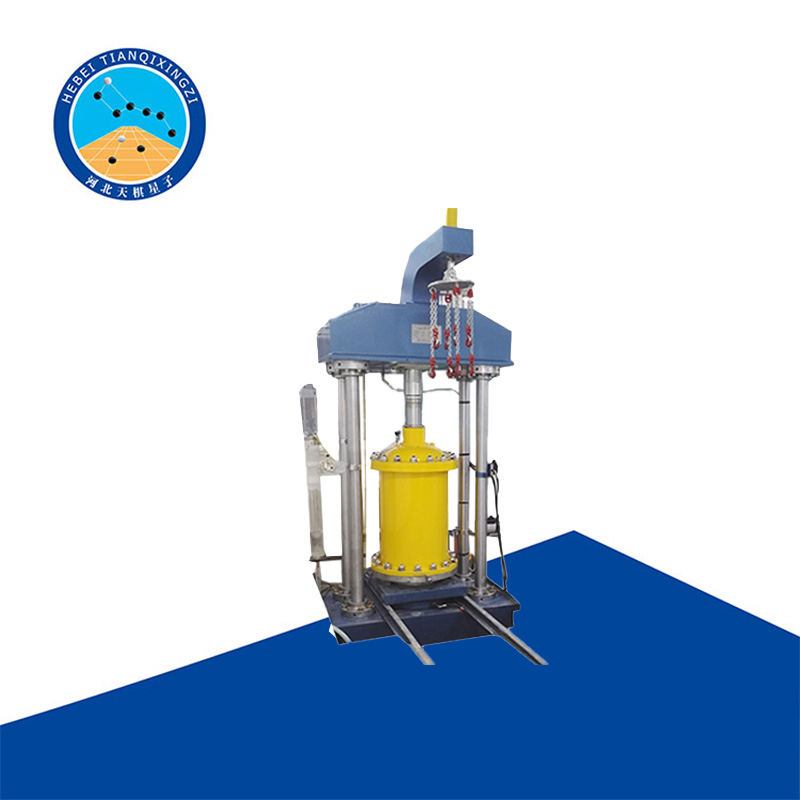

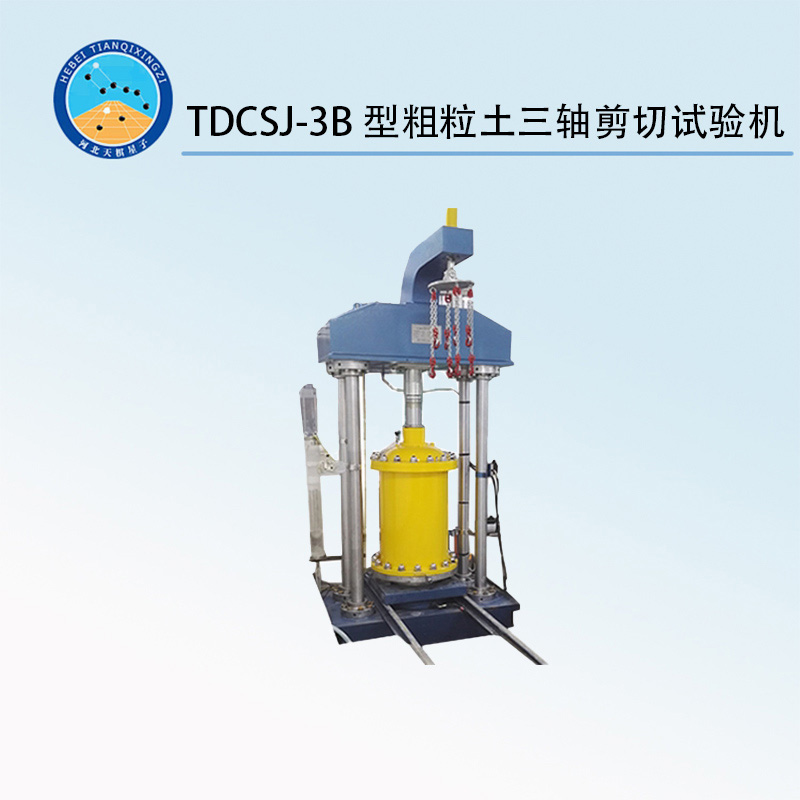

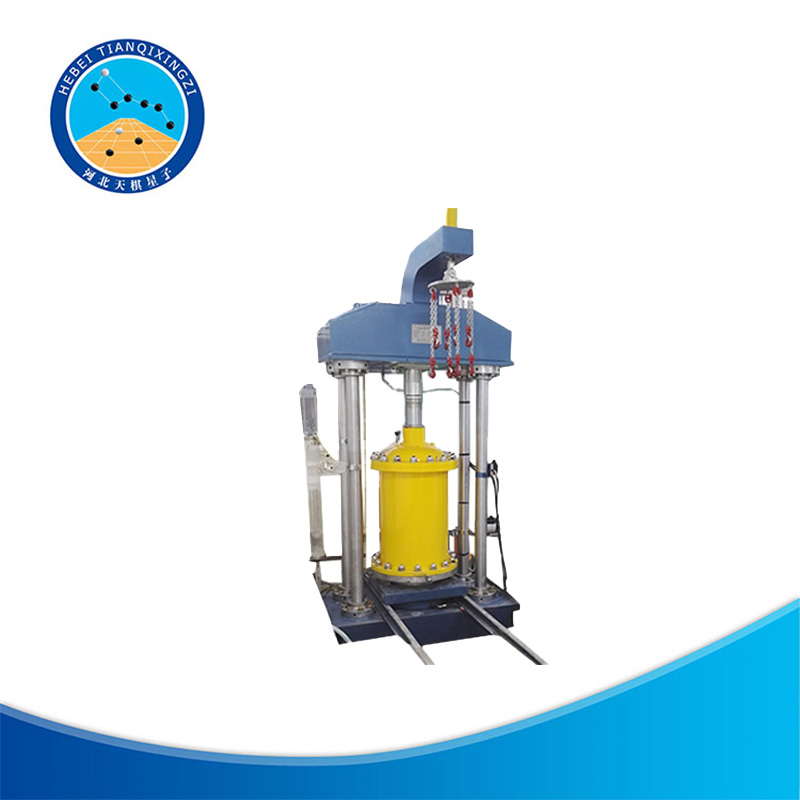

TDCSJ-3B型粗粒土三轴剪切试验机

一、简介

适用于轴向应力σ1不大于21MPa(最大轴向载荷1500kN)，试样周围压力σ3不大于4.0MPa 粗颗粒土抗剪强度及其变形特性。符合中华人民共和国国家标准《土工试验规程》GB/T 50123-2019、中华人民共和国电力部DL/T5356-2006《水电水利工程粗粒土试验规程》、团体标准T/CHES29-2019《粗粒土试验规程》。

二、主要功能及特点

1、本设备除具有一般三轴压缩试验功能外，还可按照应力路径控制方式进行试验(即σ1>σ3 试验);

2、轴向压力采用一种高精度低速数控计量油源调速系统，该系统能稳定且低速运行(最低0.01mm/min)、耗能低、无噪音且不需要配备冷却系统;

3、围压压力、反压压力均采用一种高精度低速数控计量油源调速系统，该系统能稳定且无限量、耗能低、无噪音且不需要配备冷却系统;

4、本机可进行轴向应力应变式加载试验、蠕变(流变)试验、卸载试验功能;

5、试验体积变化采用排水管微差压力法测量;

6、配备工业级专业计算机，全自动控制，对所有试验参数进行自动数据采集，分时传回上位机存储;上位机对接收到的实时反馈控制信号，进行分析处理，再重新发出新的控制信号，驱动两台PLC控制的自动数控油源，控制系统正常工作;

7、操作系统平台为中文Windows 10,系统控制软件使用VC++语言编制。下拉式菜单，仿Windows页面;试验过程中采集到的数据自动保存于Microsoft Access数据库中，标准三轴试验，在试验结束后，可以利用设备配套的“数据处理软件”进行处理，分析成果、绘制图形，对于非标准三轴试验和应力路径控制三轴试验，则由用户根据自己要求的试验方式和目的，自行编制处理图形及表格。用户可以方便的利用Microsoft office Excel调用Microsoft Access数据库中存储的原始资料自行处理成果，绘制图形;

8、本机自动采集的参数有：轴向应力、应变、周围压力、孔隙压力、反压力、试样体积变化等参数，还可成果处理，图谱打印。

三、主要技术指标

1、试样尺寸：Ф300×600mm

2、最大轴向荷载：1500KN

3、轴向力分辨率：0.01KN

4、力测量精度：±0.5% F.S

5、最大周围压力：4.0MPa

6、最大反向压力：1.0MPa

7、孔隙压力：-0.1～4.0MPa

8、压力分辨率：0.001MPa

9、最大轴向行程：300mm(油缸)

10、光栅位移传感器量程：0～300mm

11、位移分辨率：0.001mm

12、位移精度：±0.3% F.S

13、轴向加载速率：应力式：6～30KN/min

　　                         应变式：0.01～3mm/min

14、体变管容积：8000ml(采用排水管微差压力法测量)

15、体变分辨率：0.2ml

16、使用电源：AC380V，50HZ，3KW

17、系统使用油液：用N46号抗磨液压油

18、安装占地面积：约45㎡(控制室大于10㎡)

19、安装场地净高：4.5m(含压力室吊装装置)
