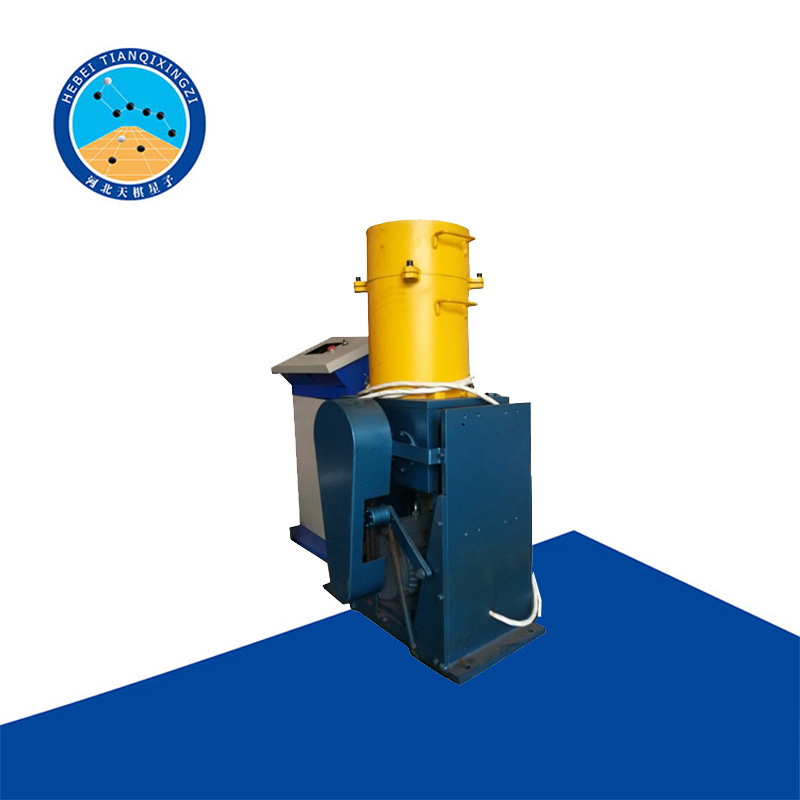

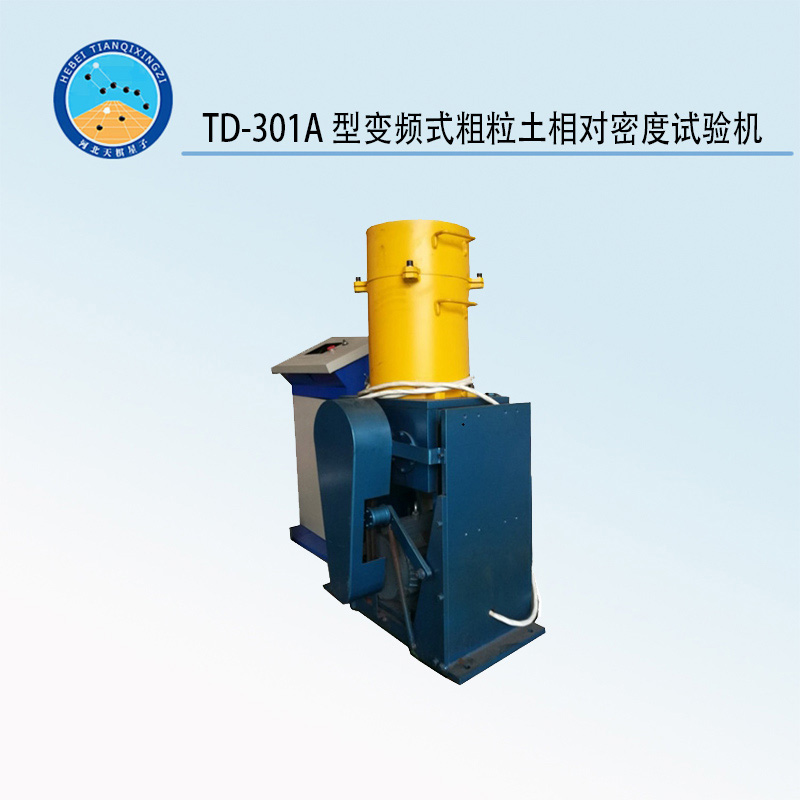

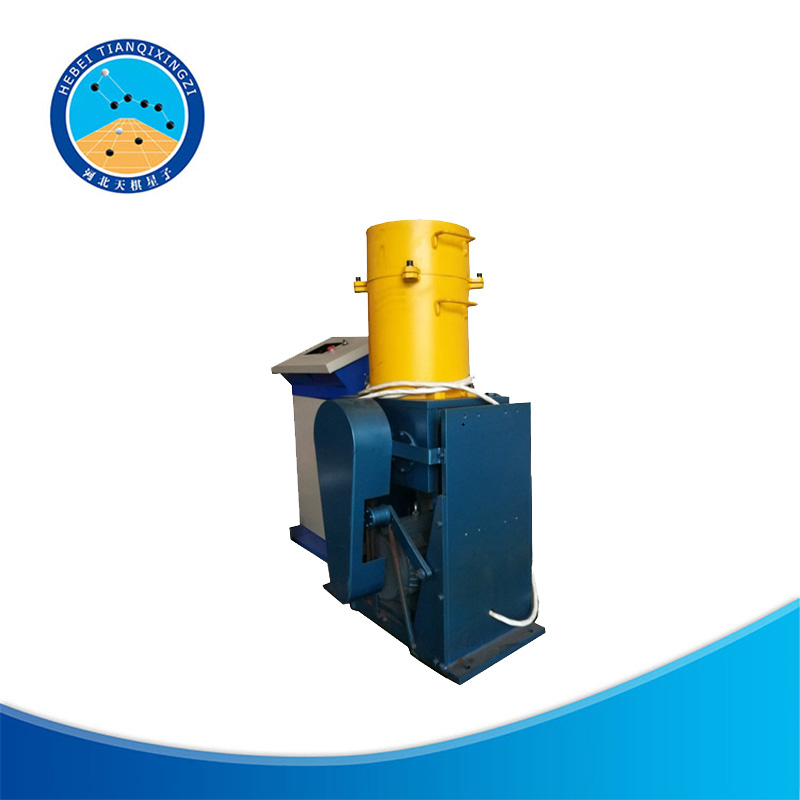

TD-301A型变频式粗粒土相对密度试验机

一、简 介

变频式粗粒土相对密度试验机符合中华人民共和国国家标准GB/T 50123-2019《土工试验规程》。用于测定Z大粒径为60mm能自由排水的粗颗粒土Z大干密度。

根据《土工试验规程》要求，本机配备$300x340mm试样简，试样简安装在振动台上面，试验样品置于试样简中，试样表面放置加重盖板，加重盖板上面放置盖重体，试样筒上面安装导向护筒，主要用于保持盖重物能垂直压实试样，并给以试样一个均衡的压强(14kPa)。而振动台总成采用机械传动方式，双偏心轮激振。数字式变频调速控制器控制变频调速电动机，调整改变频率、转速从而改变振幅。输出的原动力经三角皮带和振动变速齿轮箱组成的传动链，带动双偏心轮转动，产生振动力。改变变频电机频率即可改变振动台振幅。利用专用橡胶垫减振器减振，尽可能减少主机产生的振动传到地基基础上。控制和测量系统采用交流数字式变频控制器，主要用于控制变频调速电动机运行，通过改变振动频率来改变振动幅度，在数字式变频控制器上时实显示振动频率。振动测量仪用于测量并显示振动幅值。

二、主要技术指标

1、试样尺寸：Φ300x340mm，体积24033cm³

2、试料容量：0~50Kg

3、盖重物总重：:97Kg(含加重盖板)

4、盖重物压力：14kPa

5、振动频率：40~60Hz连续可调

6、振动幅值：0~2mm 无级调整

7、使用电源：AC380V，50Hz

8、总功率：5KW

9、安装占地面积：5m²
