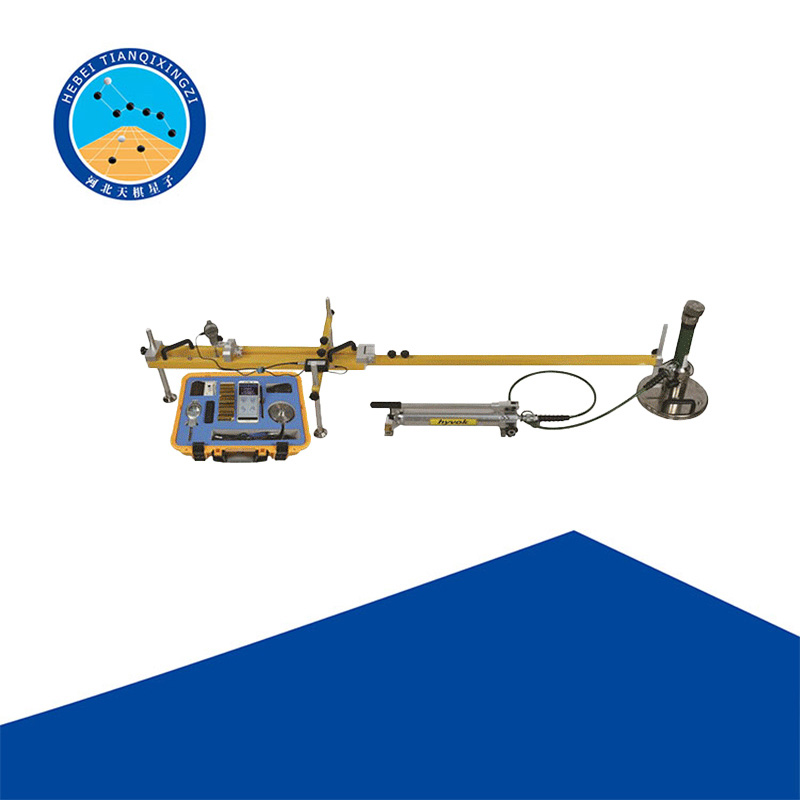

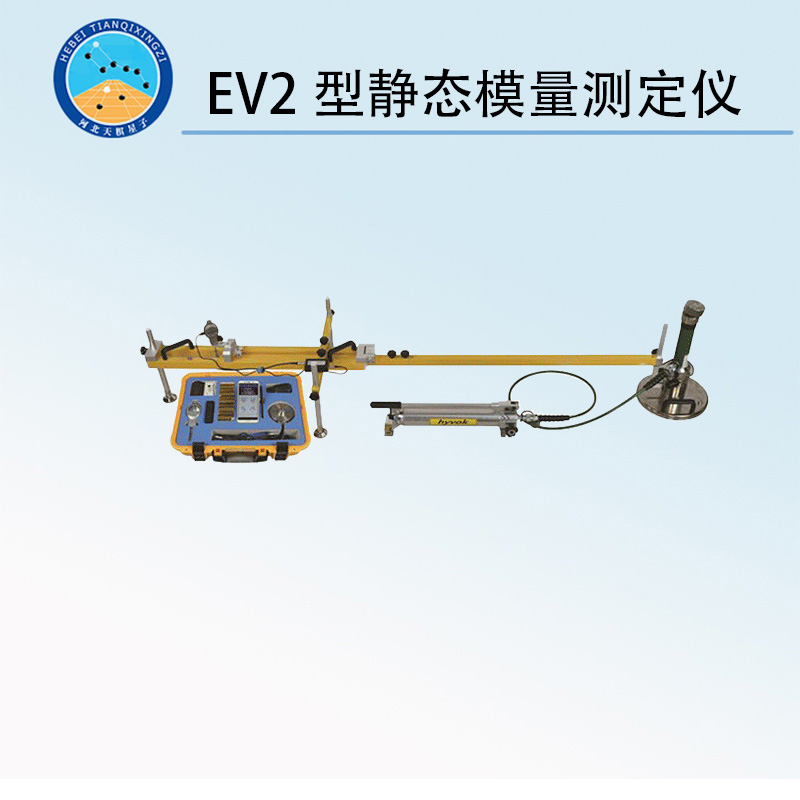

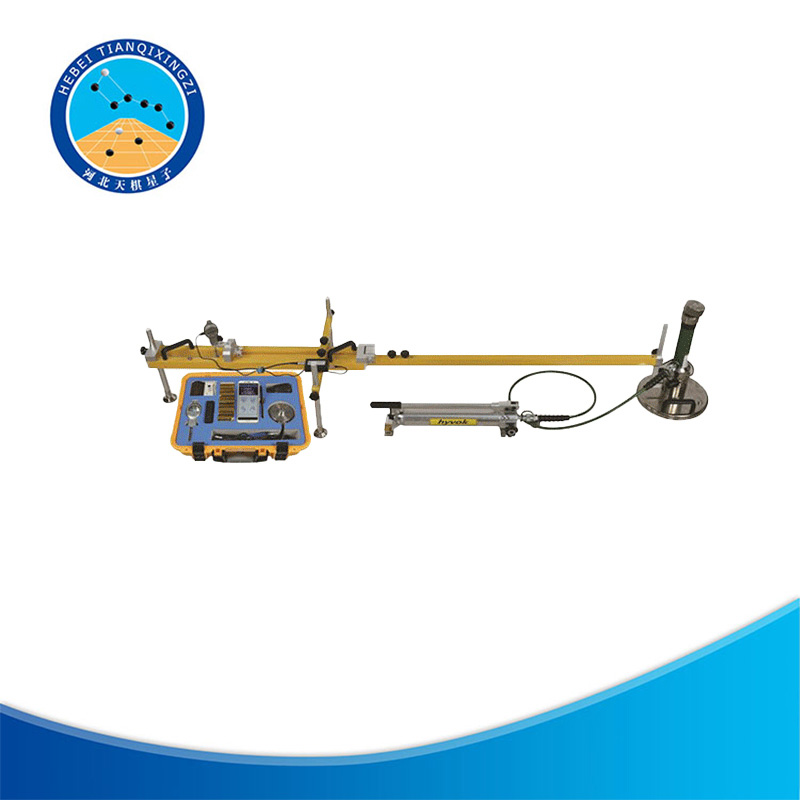

EV2型静态模量测定仪

一、用途概述

Ev2型静态变形模量测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测。

通过圆形承载板和加载装置对地面进行次加载和卸载后，再进行次加载，用测得的承载板下应力σ和与之相对应的承载板中心沉降值S，来计算变形模是Ev2及Ev2/Ev1的值。

适用标准：中华人民共和国行业标准《铁路工程土木试验规程》(TB10102-2010)

二、产品特点：

1、采用进口传感器及部分元器件，测试精度高。

2、液晶中文显示，在不同的界面下有相应的中文提示：并带有背光，在各种环境下都有较好的可视度。

3、自动计算Ev1、Ev2及Ev2/Ev1值，并显示曲线。

4、内置K30测试程序，快速测试地基系数。

5、手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果，准确、客观。

6、USB传输接口，便于与电脑的连接。

7、内置大容量可充电锂电池，持续工作时间大于12小时。

三、技术参数：

1、承载板

直径：300mm  厚度：25mm

带手柄和盒式水准器的承载板

2、加载装置

液压泵：压力100KN

高压软管：长度2m

可插拔式压力缸接长杆：1x40mm，1x90mm，1x120mm，1x160mm，2x60mm

3、沉降量测试装置

三点支撑架（带有可伸缩、可旋转杠杆臂，底座可调节）

尺寸：2320X570X420mm(长X宽X高)

重量：12.5Kg

4、压力传感器

量程100KN

5、位移传感器

量程25mm，分辨率0.01mm

6、存储容量：200组测试数据

四、仪器构成：

1、承载装置

2、位移测试装置

3、应力测试装置

4、手持型控制器

5、蓝牙微型打印机
