一、产品概述

 1.1 设备用途

TD50082-6混凝土标准抗渗仪是鬼谷子论坛资料库手机版依据 GB/T 50082-2024 研发生产的专用设备，用于测定混凝土在 渗水高度法 下的抗渗性能，评估混凝土抵抗压力水渗透的能力，适用于科研院所、质检部门、施工企业等对混凝土耐久性的检测需求。

 1.2 执行标准

• GB/T 50082-2024《普通混凝土长期性能和耐久性能试验方法标准》（渗水高度法）。

• 适用试件：上口直径175mm、下口直径185mm、高150mm的圆台体试件（或标准圆柱体试件）。

1.3适用标准：

GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》

GB/T 50081-2019‌《混凝土物理力学性能试验方法标准》

‌JGJ/T 193-2009‌《混凝土耐久性检验评定标准》

‌TB/T 3275-2018‌《铁路混凝土》

JT/G 3420-2020《公路工程水泥及水泥混凝土试验规程》

SL/T 352-2020‌《水工混凝土试验规程》

NB/T 20437-2017‌《核电工程混凝土试验、检验规程》

DL/T 5150-2017‌《水工混凝土试验规程》

 1.3 设备特点

• 高精度压力控制：稳定维持(0.1~0.2)MPa水压，误差≤±0.01MPa。

• 自动化操作：支持定时加压、自动保压及数据记录，减少人为误差。

• 多试件兼容：6个试位独立控制，可同时测试6组试件，提升效率。

 二、技术参数

1、允许最大工作压力：4MPa

2、工作方式：自动加压

3、一次可作试件数：6个

4、试模几何参数：上口内径174毫米，下口内径185毫米，高度165毫米。

5、水泵参数：柱塞直径10毫米，柱塞行程10毫米，柱塞往变频率154次/分，流量0.11升/分。

6、电动机：型号A02-5624功率：90W转速：1390转/分

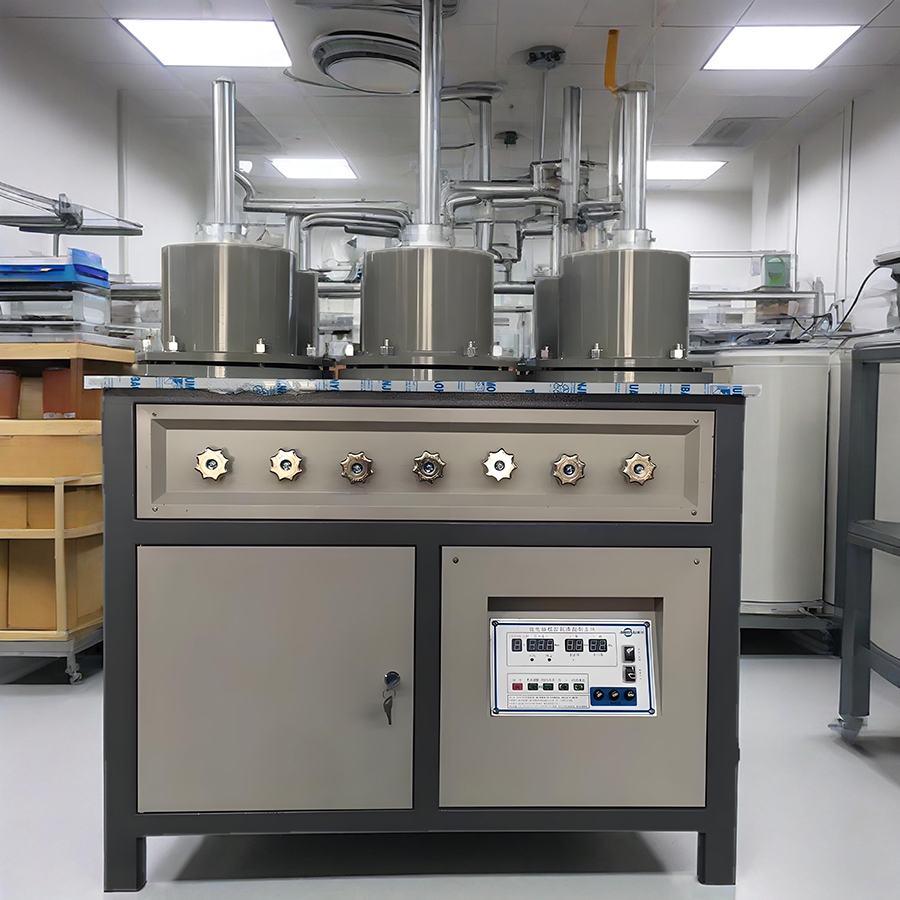

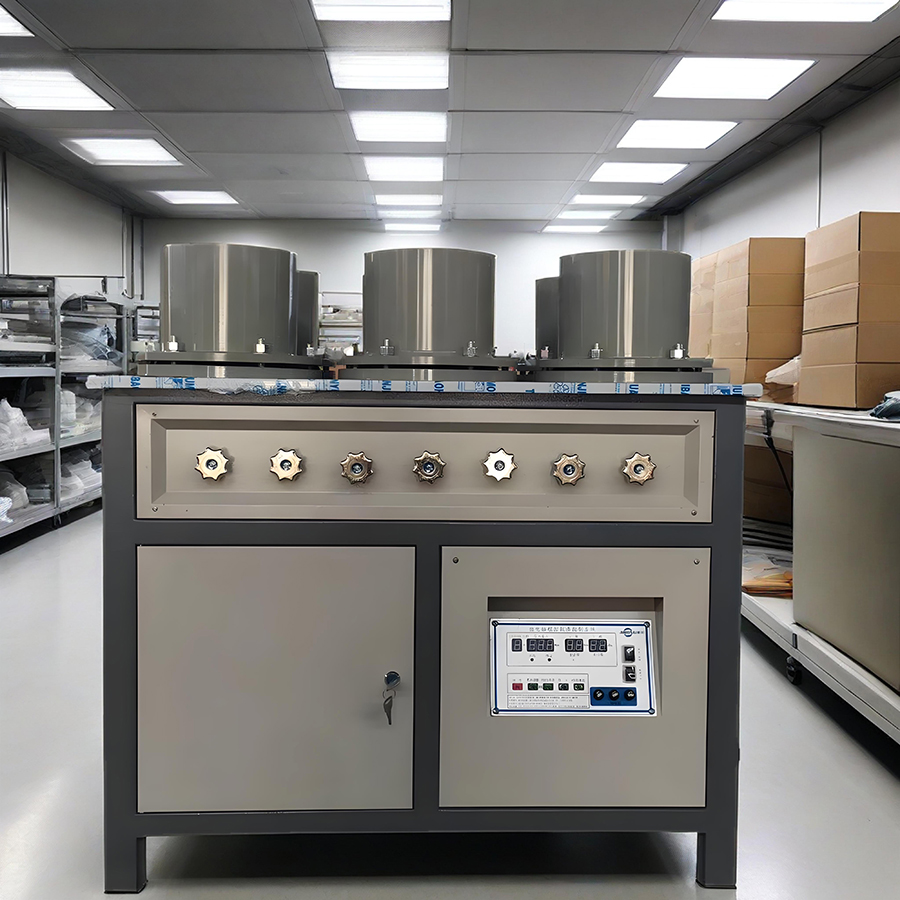

 三、设备结构组成

1. 压力控制系统：包括电动加压泵、压力传感器及稳压阀，实现精确压力控制。

2. 试件容器：6个独立抗渗试模，材质为优质不锈钢，内壁光滑防渗漏。

3. 供水系统：储水箱、水泵及管路，提供稳定水源。

4. 渗水高度测量装置：刻度标尺或数字传感器，用于测量试件渗水高度。

5. 控制面板：触摸屏操作，支持参数设置、压力显示及报警提示。
