一、产品概述

1.1设备用途

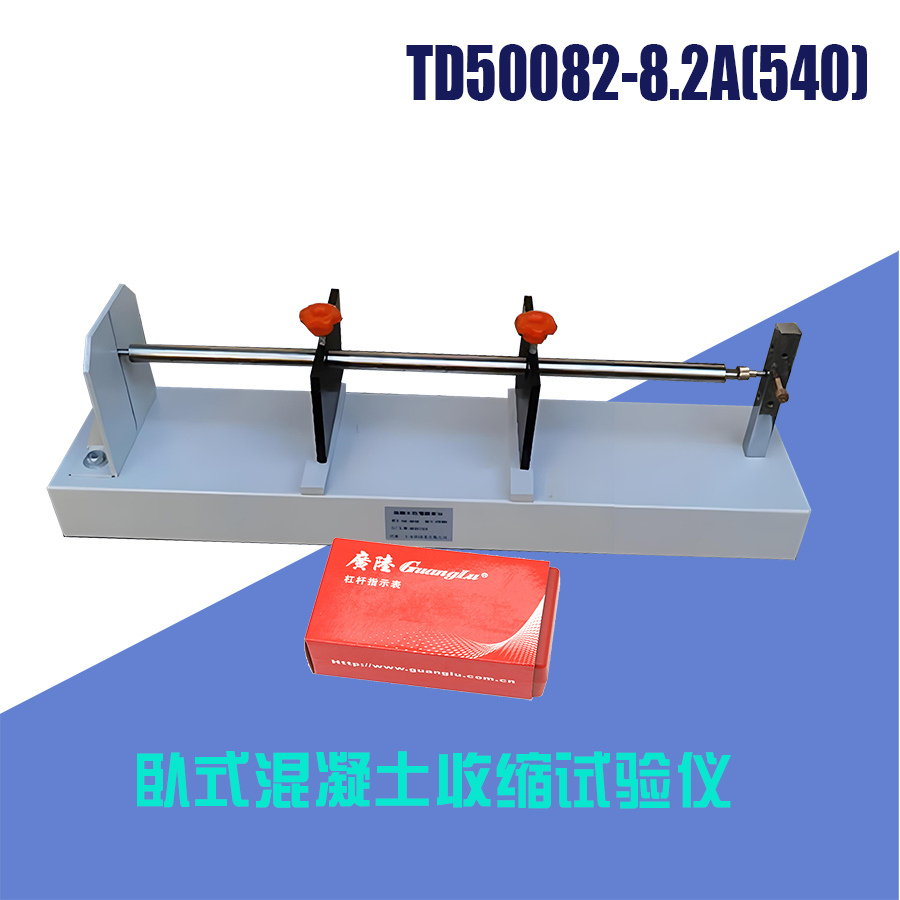

TD50082-8.2A卧式混凝土收缩试验仪（型号540）是鬼谷子论坛资料库手机版研发的专用设备，用于测定混凝土在自由干燥条件下的收缩变形性能（非接触式测量），适用于科研院所、质检部门、施工单位等对混凝土长期耐久性的评估。

1.2执行标准

•GB/T50082-2024《普通混凝土长期性能和耐久性能试验方法标准》（收缩试验方法）。

•适用试件：100mm×100mm×515mm的标准棱柱体试件（或按标准定制尺寸）。

1.3设备特点

•非接触式测量：采用高精度激光位移传感器，避免传统接触式测量对试件的干扰。

•高精度稳定性：温度控制精度±0.5℃，湿度控制精度±3%RH，变形测量分辨率0.001mm。

•多试件同步测试：最多可同时测试6组试件，提升试验效率。

二、技术参数

1、试验主机为指针（或数显）千分表

试件尺寸：100mm×100mm×515mm（标准棱柱体）或按标准定制。

测量范围：(0~10)mm（覆盖混凝土收缩典型范围）。

测量分辨率：0.001mm（激光位移传感器）。

测量精度：±0.005mm（全量程）。

2、可配置选项：

TD50082-8.2Y型混凝土收缩试验箱

温度控制范围：(20±2)℃（或按标准要求，如(20±1)℃）。

湿度控制范围：(60±5)%RH（标准养护条件，收缩试验需干燥环境时可调整至(40±5)%RH）。

TD50082-8.2C接触法混凝土收缩试验全自动采集仪

试件数量：1组、2组、3组、4组、5组、6组（每组3个试件。独立测量通道，互不干扰）。

数据采集频率：1次/小时（可设置，如1次/天）。

电源要求：AC220V/50Hz，功率≤1.5kW。

工作台尺寸：长×宽×高：按通道数订制（含试件架和控制系统）。

通信接口：USB/RS485（支持数据导出至计算机）。

三、操作流程

1收缩试验应在恒温恒湿环境中进行，室温应保持在(20±2)℃,相对湿度应保持在(60±5)%。试件应放置在不吸水的搁架上，底面应架空，试件之间的间隙应大于30mm。

2试件应在自混凝土搅拌加水后的3d龄期时从标准养护室取出，并应立即移人恒温恒湿室测定其初始长度，此后应至少按下列规定的时间间隔测量其变形：1d、3d、7d、14d、28d、45d、60d、90d、120d、150d、180d、360d。

采用TD50082-8.2Y型混凝土收缩试验箱与TD50082-8.2C接触法混凝土收缩试验全自动采集仪配套时可以完成全自动采集，并生成试验数据曲线。

3对非标准养护试件，当需要移人恒温恒湿室进行试验时，应先在该室内预置4h,再测其初始值。测量时应记下试件的初始干湿状态。

4收缩测量前应先用标准杆校正仪表的零点，并应在测定过程中再复核1次~2次，其中一次应在全部试件测读完后进行。当复核发现零点与原值的偏差超过士0.001mm时，应调零后重新测量。

5试件每次在卧式收缩仪上放置的位置和方向均应保持一致。试件上应标明相应的方向记号。试件在放置及取出时应轻稳仔细，不得碰撞表架及表杆。当发生碰撞时，应取下试件，并重新以标准杆复核零点。
