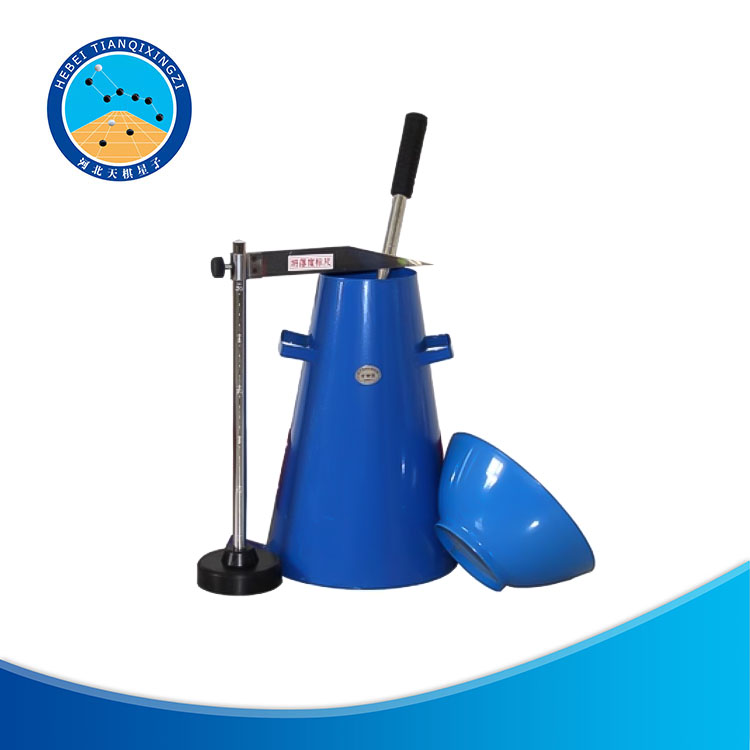

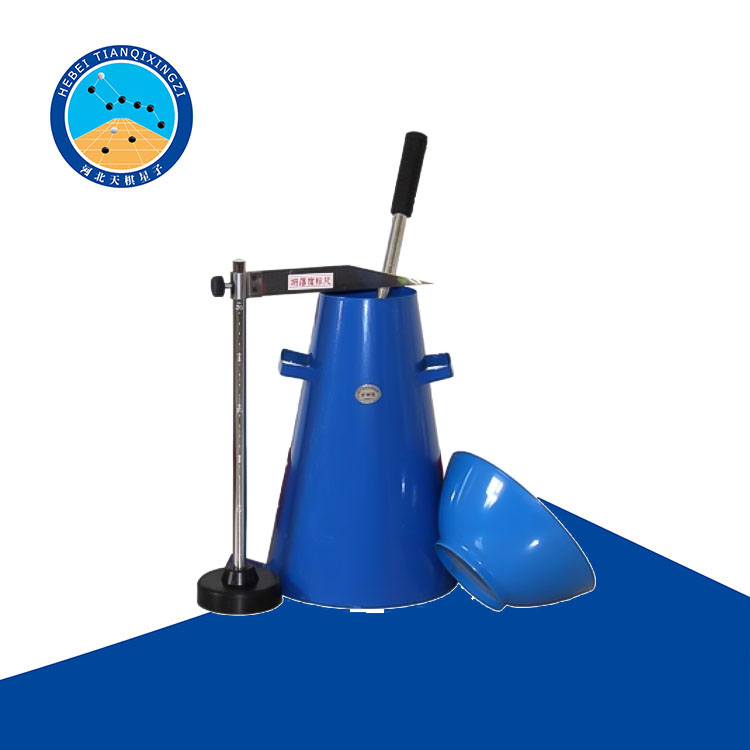

TD522-1混凝土坍落度测定仪

适用范围：

   适用于塌落度在1cm-15cm，最大集料粒径不大于40cm的塑性混凝土做塌落试验。该塌落度试验仪是理想的教学培训和实验室用设备，仪器使用方便，维护简单。

执行标准：

JTG E30-2005《公路工程水泥及水泥混凝土试验规程》中T0522—2005《水泥混凝土拌合物稠度试验方法(坍落度仪法) 》中对坍落度仪的技术要求。

规格型号：TD522-1

技术参数：

1. 尺寸约：100*200*300mm

使用说明：

    1.试验前将坍落筒内外洗净，放在经水润湿过的平板上（平板吸水时应垫以塑料布），踏紧踏脚板。

2.将代表样分三层装入筒内，每层装入高度大于筒高的1/3，用捣棒在每一层的横截面上均匀插捣25次。插捣在全部面积进行，沿螺旋线由边缘至中心，插捣底层时插至底部，插捣其它两层时，应插透本层并插入下层约20mm—30mm，插捣须垂直压下（边缘部分除外），不得冲击。在插捣顶层时，装入的混凝土应高出坍落筒口，随插捣过程随时添加拌合物。当顶层插捣完毕后，将捣棒用锯和滚的动作，清除掉多余的混凝土，用镘刀抹平筒口，刮净筒底周围的拌合物。而后立即垂直地提起坍落筒，提筒在5s—10s内完成，并使混凝土不受横向及扭力作用。从开始装料到提出坍落筒整个过程应在150s内完成。

3.将坍落筒放在椎体混凝土试样一旁，筒顶平放木尺，用小钢尺量出木尺底面至试样顶面最高点的垂直距离，即为该混凝土拌合物的坍落度，精确至1mm。

4.当混凝土试件的一侧发生崩坍或一边剪切破坏，则应重新取样另测。如果第二次仍发生上述情况，则表示该混凝土和易性不好，应记录。

5.当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后最终的最大直径和最小直径，在这两个直径之差小于50mm的条件下，用其算术平均值作为坍落扩展度值；否则，此次试验无效。
