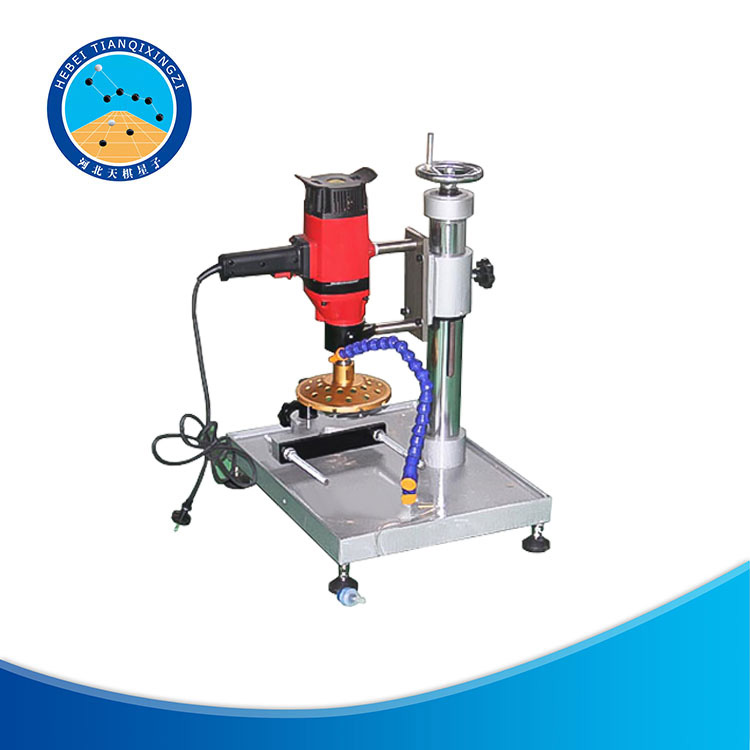

TD-150型混凝土芯样磨平机

一、混凝土芯样磨平机的概述

本仪器选用回弹单项串激电机驱动，齿轮减速，圆立柱导轨，丝杠升降手动进给总体设计，具有体积小，结构紧凑，操作简单，磨削质量好等优点，磨削试件质量可达CECO3、88、YBJ209-86钻取芯样测定混凝土抗压强度技术规程，对试件磨平的质量要求。因此，被广泛应用于现场采取芯样的试件磨平工作。

二、混凝土芯样磨平机的工作原理

本机是依靠装有金刚石刃具的平面磨头，在告诉转速的情况下实现混凝土芯样的端面磨削目的，该机采用圆立柱导轨和丝杠升降手动给进方式，保证了磨头工作平稳，可靠。

三、混凝土芯样磨平机的主要技术参数

1、磨销混凝土芯样直径（㎜）：50、75、100、150

2、磨销混凝土芯样高度（㎜）：47.5～215

3、磨头转速：250r/min

磨头直径：170㎜

磨头端面跳动量：0.10㎜

4、电功额定功率：1.7Kw

5、主轴转速：2800r/min

6、夹具方孔与底盘平面垂直度误差：0.01mm

四、混凝土芯样磨平机的使用方法

1、根据芯样直径选择相应的夹具，牢固地卡在小圆立柱上。

2、松开主体禁固螺栓，转动丝杠升降手柄，选择要求的尺寸，锁紧度盘。

3、开启进水咀阀门通水，放好防溅水罩并闭合电源开关，使磨头旋转。

4、手扶主体慢慢接近芯样，开始削磨，往复数次。

5、松开小圆立柱，夹具的元宝螺钉，反向安装片牢，重复2、3、4步骤，直至芯样端面符合要求为止。

五、混凝土芯样磨平机的操作规程

1、接通电源及水源。

2、根据芯样直径选择相应的夹具，将芯样夹紧并转到底盘中心位置后将夹具索紧。

3、松开上、下索紧手轮，转动升降手轮，当磨轮端面距芯样端面1mm时停止。然后索紧上索紧手柄，开启进水嘴阀门通水，并闭合电源开关，使磨轮转动，然后逆时针转动手轮，并同时顺时针转动微动手轮使磨头下降。当磨轮端面接触试样端面时摆动磨头进行磨削，直至磨平试样端面。

4、磨削完毕，关闭电源及水嘴阀并逆时针转动微动手轮，使其处于上极限位置。

5、松开夹具索紧手柄，将夹具同试样一同取下并反向安装，重复2、3、4步动作磨削另一端面。直至芯样端面符合要求为止。

6、磨平机用后关闭电源，擦试干净机器。
